紧凑型多通路水冷散热集成阀块结构

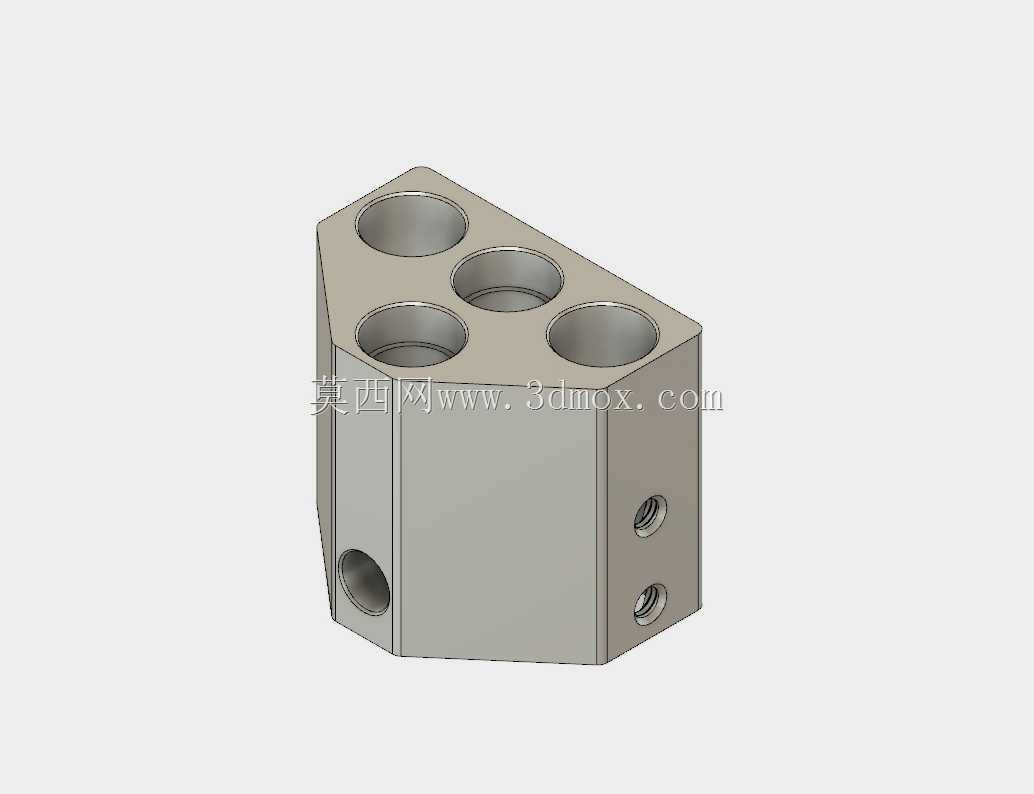

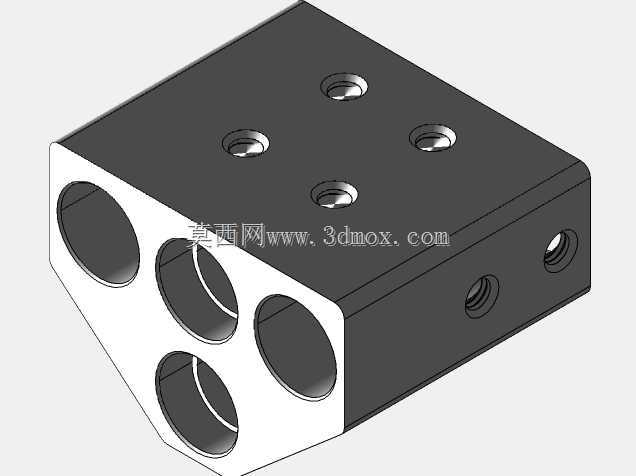

　　该零件属于紧凑型液冷系统里的集成式水路分配块，整体采用近似长方体的实心金属坯料加工思路构建，顶面集中布置四个大直径沉孔，作为主冷却介质进出与分流接口，侧面分布不同规格的侧向螺纹孔，用于接装测温接头、排气阀、旁通管路或固定附属元件，端面还预留侧向通孔，可在狭窄安装空间内完成管路转向，减少外接弯头数量。

　　从实际装机场景看，这类块体多用于高功率电子设备、激光模组、工控机柜或小型试验台的液冷回路中，承担汇流、分流、转接和局部散热承载的作用。多通路集中在一个块体上，能够把原本分散的接头、短管和转接座合并，降低管路泄漏点，也使装配空间更加紧凑。顶面四个主孔呈非对称排布，设计时需要结合内部流道走向确定孔位，避免孔壁交叉过薄；侧面小孔则围绕安装面和操作空间布置，保证扳手可达，同时不与周边钣金、线束发生干涉。

　　结构建模时，外形以棱柱实体为基础，先确定总长、总宽、总高和安装边界，再依次切除主孔、侧向孔和螺纹底孔。主孔深度需要兼顾流通面积与底部壁厚，过深会削弱块体刚性，过浅则影响接头旋入和密封长度。侧面螺纹孔应标注有效螺纹深度、沉孔深度和孔口倒角，孔口倒角不仅便于装配导向，也能去除加工毛刺。块体棱边可保留适度倒角，既减少锐边，也避免热处理或表面处理时应力集中。

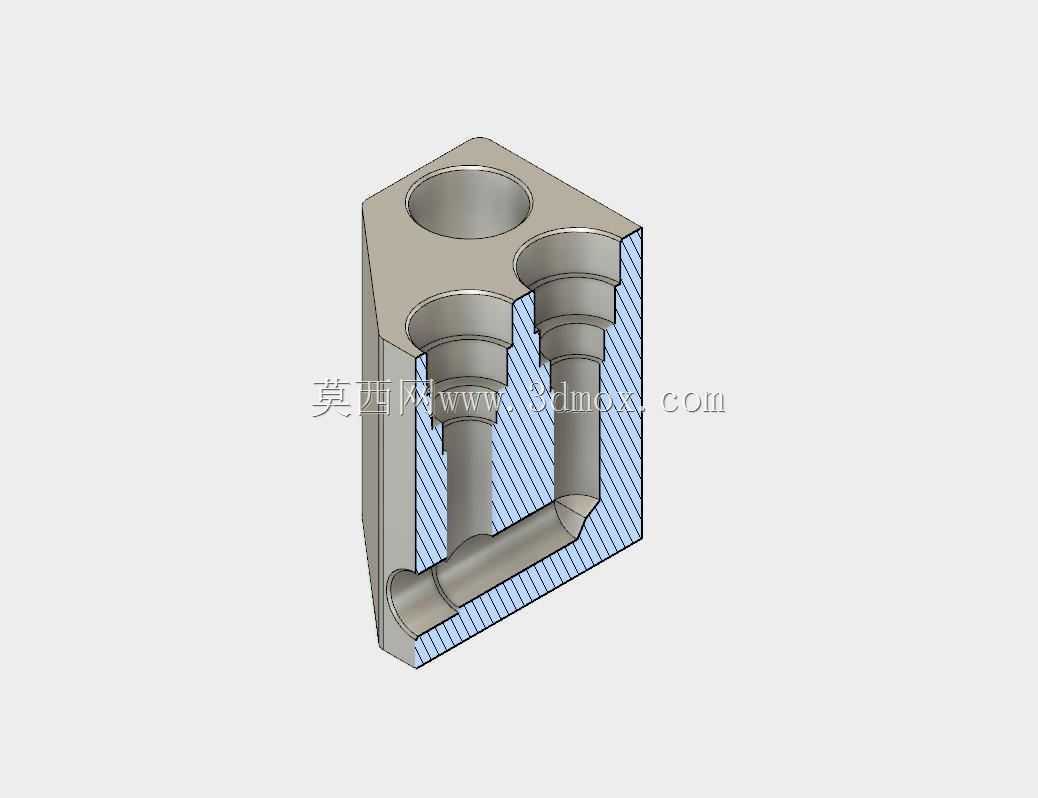

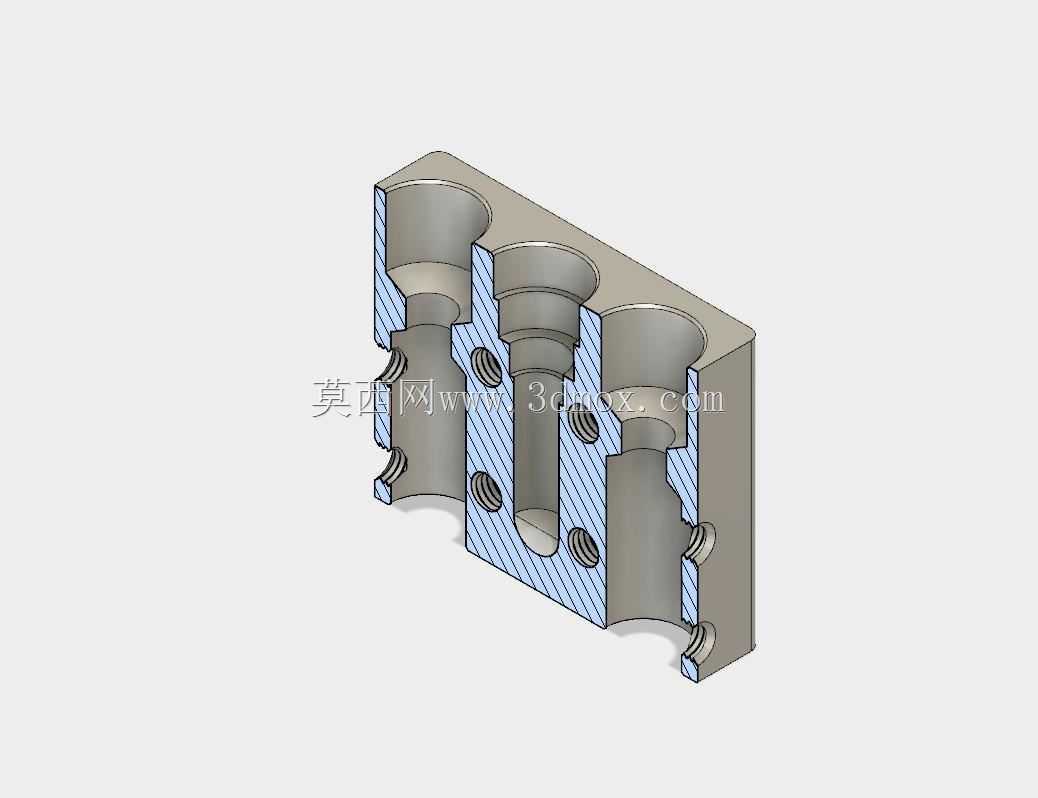

　　内部流道是这类零件的关键。若采用深孔钻加工，流道多为直线相交结构，建模时应清楚表达各孔的轴线关系、相交区域和封堵工艺孔；若采用铸造或增材制造，则可优化流道转角，减小局部阻力。无论采用哪种工艺，流道交汇处都应避免突然扩缩和死角，防止气泡滞留或杂质沉积。主通路孔径应与流量需求匹配，旁通孔径可根据测温、排气或泄放功能缩小，但必须保证接头规格统一、密封面可靠。

　　安装边界方面，块体底部或侧面通常作为贴合基准面，需要保证平面度，以便与冷板、泵组或机架固定。若块体自身参与导热，接触面还应考虑表面粗糙度和导热垫压缩量；若仅作为流体分配件，则重点控制螺纹同轴度和孔口密封质量。外形上斜切一角的处理，并非单纯造型变化，更多是为了避让相邻组件、缩小旋转包络或适应机柜内斜向安装空间。工程布置时，应在块体周围预留接头插拔距离、管路弯曲半径和工具操作空间，不能只按实体外轮廓判断占位。

　　强度校核上，这类块体承受介质压力不大，但仍需关注孔间壁厚、螺纹啮合长度和安装紧固后的局部应力。主孔与侧孔距离较近时，应保证最小壁厚满足耐压和加工要求；螺纹孔不宜布置在薄壁边缘，以免攻丝后开裂或密封失效。对于需要长期运行的液冷系统，还应在模型中保留密封圈槽、堵头位置和防误装结构，使加工、装配和维护环节都有明确的几何依据。整体结构体现了小空间内流体转接、散热集成和装配维护之间的平衡，适合作为液冷模块设计、阀块加工与设备管路布局的参考结构。
