桌面级迷你风力抽水风车结构造型

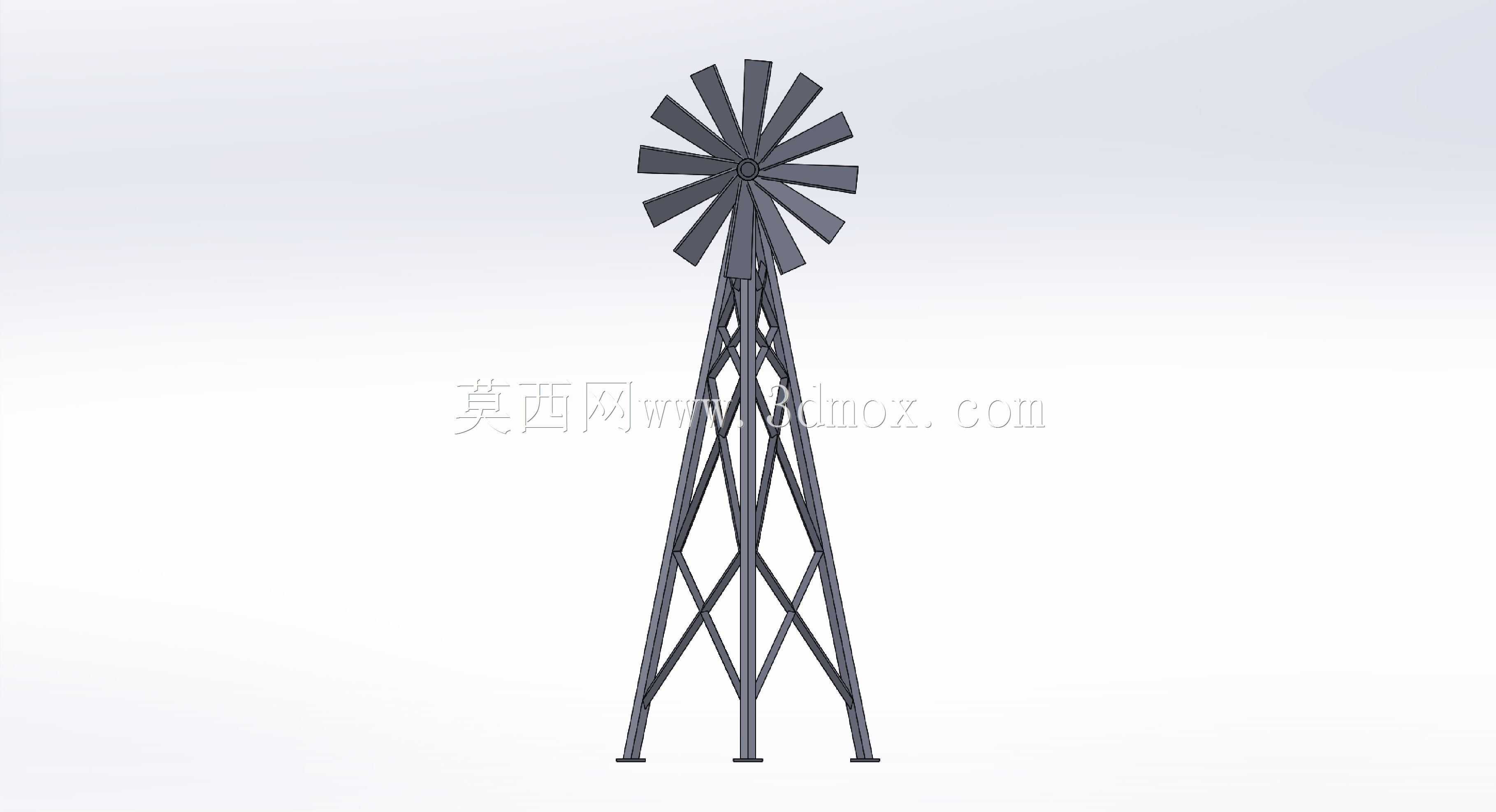

　　这套迷你风车的造型参考了农牧区常见的多叶片风力提水机，整体由上部风轮、回转机头、桁架式塔架和底部支脚组成。风轮采用密集排布的扇形叶片，叶片围绕轮毂呈放射状安装，这种布局在低风速条件下能够获得较大的启动转矩，历史上多用于牧场抽水、农田灌溉和偏远地区供水。模型把真实设备的比例压缩到桌面尺度，塔架没有采用封闭立柱，而是延续了场用风车的格构式思路：四根主弦杆从底部向顶部收拢，中间通过横杆和斜撑反复交叉，形成稳定的空间桁架。这样处理既能表现金属铁塔的通透感，也能在缩比制作时减少材料用量，保证立柱方向的抗弯刚度。

　　从结构受力看，风轮承受的风压会通过机头座传递到塔架顶部，再由斜撑分解为杆件的拉压载荷。塔架底部外扩、顶部收窄，形成较宽的支撑边界，有利于降低整机重心并减小倾覆风险。四根支脚落在同一安装平面上，支脚端面可作为与底座、沙盘或展示台面连接的基准面；实际打印或加工时，可在支脚处增加小垫板或预留孔位，用于螺钉固定。若作为动态摆件，机头与塔架顶部之间应保留回转配合面，使风轮能够随风向调整；若只做静态展示，则可将回转座简化为固定连接，降低装配难度。

　　风轮部分是造型和功能的核心。多叶片环向布置使迎风面积较大，叶片本身带有一定倾角，气流作用后可形成绕轮毂轴线的转矩。叶片根部汇集到中心轮毂，轮毂需要与主轴或固定轴建立配合关系；动态版本可在中心设置小径轴孔，并配合垫片控制轴向间隙，避免叶片旋转时与机架摩擦。静态版本则可把叶片、轮毂和主轴做成一体件，后期通过分色处理表现金属质感。叶片外缘共同构成近似圆形的风轮轮廓，后侧可用环形或辐条式加强结构维持叶片间距，这也是传统农用风车常见的构造方式。

　　设计这类缩比模型时，不能只追求外观相似，还要考虑打印或小批量制作的工艺边界。塔架杆件细长，如果完全按真实钢管比例缩小，熔融沉积成型时容易出现杆件晃动、层间结合不足等问题，因此建模时应把弦杆和斜撑的截面控制在设备可稳定成型的范围内，并在交汇节点处适当加厚，让多根杆件共享节点材料。风轮叶片数量多、厚度薄，单片悬空面积不宜过大；叶片与轮毂、外圈加强筋之间应形成连续传力路径，减少悬臂薄板。对于桌面展示用途，整体高度、风轮直径和塔架底宽需要保持协调：风轮直径过大时，顶部风载偏心会让细塔架显得不稳；底宽过小时，视觉上又会失去桁架塔的支撑感。

　　应用场景上，该模型既可作为机械原理课程中风力提水设备的演示件，也可放入乡村景观、农场沙盘、工业科普展柜中使用。它展示的不是现代大型三叶片风电发电机组，而是传统多叶片农用抽水风车，这类设备的特点是叶片多、启动风速低、转矩特性偏柔和，适合直接带动往复泵或低速传动机构。模型中虽然没有完整表现泵体和曲柄连杆，但塔架顶部的机头位置保留了安装动力转换机构的空间，后续扩展时可在风轮轴后增加曲柄、连杆和泵筒，演示旋转运动到往复运动的转换过程。

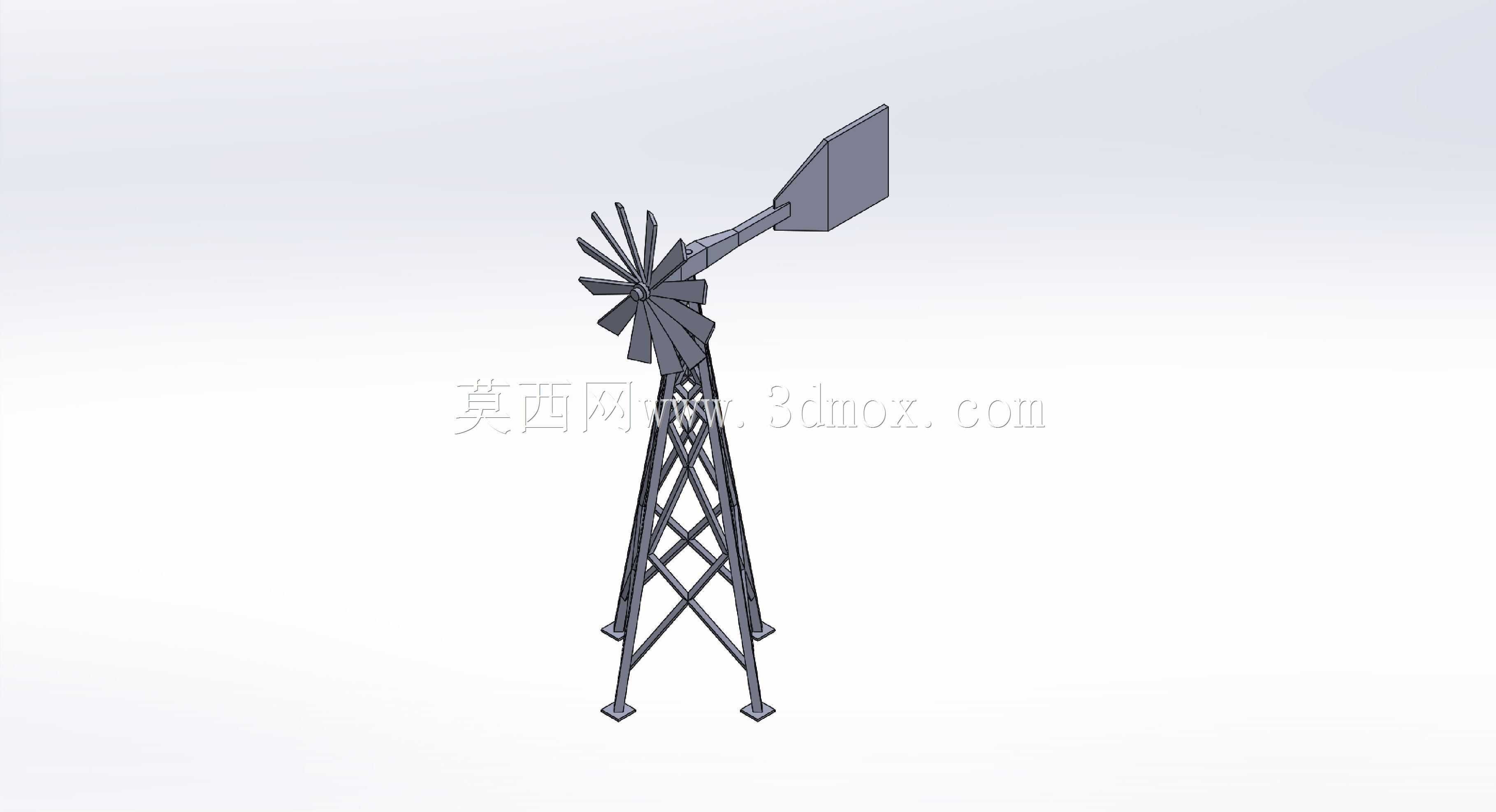

　　装配思路上，可将作品拆分为风轮总成、机头回转座、塔架分段和底脚垫板几个模块。风轮作为独立部件，便于统一打印叶片并减少支撑；塔架可按高度方向分段，分段面选在横杆节点附近，使连接端面有足够面积；机头座位于塔架顶端，应同时约束风轮轴线高度和尾舵方向。若增加尾舵，可在机头后侧设置细长舵板，利用风向侧向力推动风轮对风；若省略尾舵，则造型更简洁，适合纯静态桌面摆件。底部边界以四个支脚外缘构成的矩形区域为准，安装时需要保证支脚共面，否则风轮转动后整机容易出现摆动。

　　从三维建模角度看，叶片适合先建立单片曲面或薄板实体，再按等角度阵列生成；塔架斜撑可通过空间草图确定杆件中心线，再用扫描或焊件方式生成统一截面。节点处要避免杆件仅仅线接触，应让实体在交汇处真正合并，保证打印或数控加工后结构连续。风轮轮毂、主轴和机架之间应明确同轴关系，塔架中心面与风轮旋转平面也要保持垂直。通过这些处理，迷你风车既能保留传统风力提水设备的机械特征，也能在桌面尺寸下获得稳定、易制作、便于展示的结构效果。
