BAJA全地形车制动踏板结构设计

　　该踏板件面向BAJA类全地形车的驾驶操纵系统，属于车手脚部直接操作的制动输入部件，在非铺装路面、越野赛道、沙地与颠簸工况下承担制动力触发与行程传递任务。整车布置时，踏板通常位于驾驶舱前部脚踏区域，靠近车架右侧或中部制动回路位置，车手在坐姿状态下用右脚前掌施加压力，通过踏板绕安装支点的转动，将脚部踩踏动作转化为制动主缸推杆或制动拉索的位移，进而推动液压制动系统建立压力，实现前后轮制动减速。

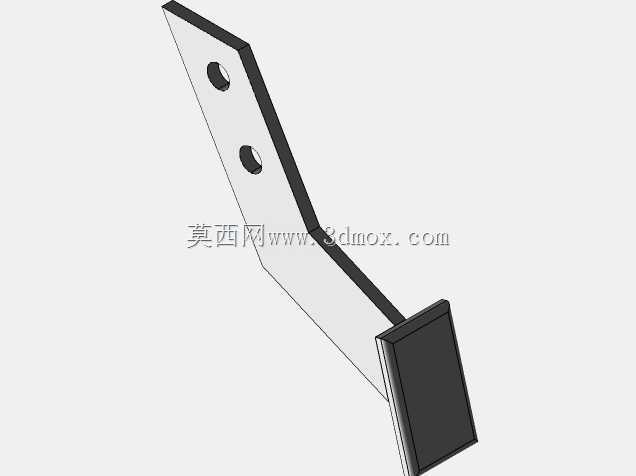

　　从结构外形看，零件主体采用狭长折弯臂形式，一端为较宽的脚踏承压面，另一端通过两个同轴或近同轴安装孔与支架形成铰接关系。踏板臂并非简单直板，而是根据车架空间、脚部运动轨迹和主缸推杆角度进行空间折弯，使脚踏面落在车手自然抬脚、踩下的舒适区域，同时避开转向柱、车架横管、护板及相邻油门操纵件。折弯段还承担力流传递作用，踩踏载荷由脚踏板面向铰接孔方向集中传递，截面在弯折处保持连续，可减少局部应力突变。

　　脚踏端设置矩形加宽触面，目的不是单纯增加外观体量，而是为越野靴鞋底提供稳定支撑。BAJA车辆行驶中车手脚部常随车身振动产生滑移，较宽的踏板面能够降低鞋底局部压强，提高湿滑、泥沙附着条件下的接触可靠性。踏板面可根据实车装配需要增加防滑筋、冲压纹路或防滑螺栓孔，模型中保留了平整承压边界，便于后续在详细设计阶段补充防滑结构。臂身上的两个圆孔用于穿入铰接螺栓或销轴，孔位间距决定踏板杠杆比和转动中心位置；设计时需要保证孔壁与紧固件之间留有合理配合公差，并在孔周预留垫圈或衬套安装空间，以承受反复踩踏带来的挤压和磨损。

　　功能特性上，该踏板强调轻量化与刚性的平衡。越野全地形车对非悬挂质量和驾驶舱内零散部件重量较敏感，薄壁钣金式轮廓有利于控制零件质量；而折弯边、翻边和较宽的端部截面又能提高抗弯能力，避免在紧急制动时出现明显挠曲。踏板力传递路径应尽量短而直接，铰接孔、臂体中线和推杆连接点之间的几何关系需要在三维环境中反复校核：若杠杆比过大，脚部行程会偏小但制动手感沉重；若杠杆比过小，则踏板行程过长，制动建立迟缓。合适的杠杆比应兼顾车手踩踏力、主缸所需行程以及制动压力响应。

　　安装边界方面，踏板转动轴线需与车架支架孔位保持平行，销轴装入后应保证踏板在全行程内无卡滞。脚踏面在自由状态下的高度、倾角和前后位置，要结合赛车座椅、方向盘和车手腿部姿态确定；踩到底时，踏板不能撞击车架底板或护板，脚部也不应与油门踏板发生干涉。与制动主缸相连时，推杆作用点应尽量沿主缸轴线方向运动，减少侧向分力，防止主缸密封件偏磨。若采用拉索式制动结构，则需在臂体对应位置预留拉索接头或调节螺母空间，并保证拉索在踏板摆动过程中走向顺畅。

　　建模思路上，这类零件适合以钣金折弯和实体局部加厚相结合的方式表达：先依据驾驶舱人机位置确定脚踏面中心点与铰接轴线，再绘制踏板臂侧视轮廓，通过空间折弯形成力流路径；端部脚踏板根据靴底接触范围建立矩形块体，并与臂体进行连续过渡；安装孔处按标准销轴尺寸建立圆孔，检查孔边到轮廓边缘的安全距离。完成实体后，还需在装配状态下模拟踏板从自由位置到极限制动位置的摆动，重点检查脚踏面扫掠空间、推杆角度变化、车架间隙和车手脚部姿态。对于试制环节，可进一步在臂体高应力区布置加强筋或局部折弯翻边，在铰接孔处增加焊接衬套，以提升反复制动工况下的耐久性。
