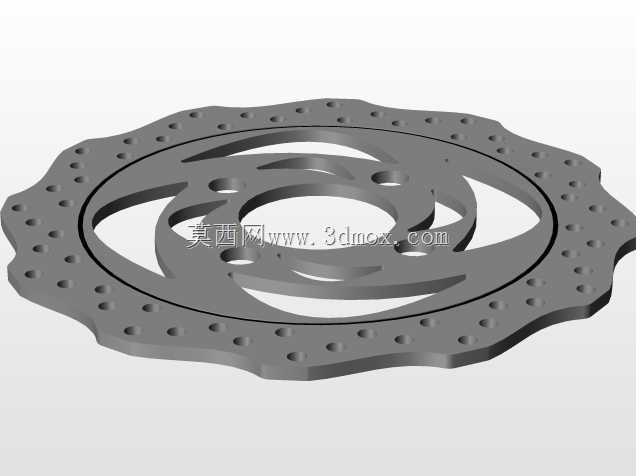

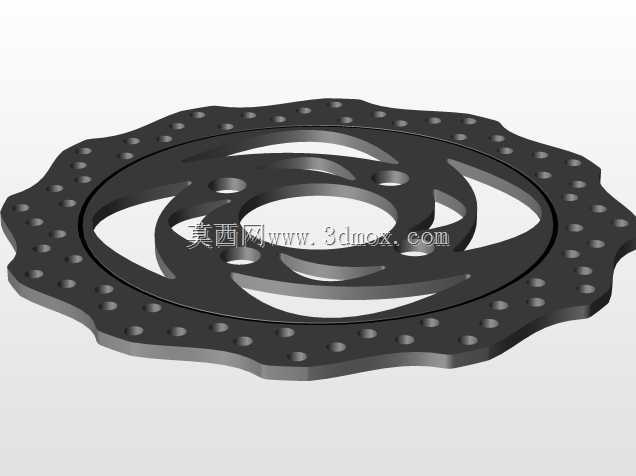

带PCB安装位的160mm波浪边多孔圆盘结构

　　这类带密集安装孔的波浪外缘圆盘，常应用在需要圆周均布固定多块PCB板的旋转工作台、信号传输滑环安装基座、小型离心设备的载物台等场景中，核心作用是为圆周排布的电控板提供稳定的安装基准，同时兼顾旋转工况下的动平衡表现。从结构设计来看，整体外径控制在160mm，外缘采用波浪形轮廓而非整圆设计，一方面是为了在相邻安装孔之间预留足够的避让间隙，避免安装螺丝时工具与盘体边缘发生干涉，另一方面也能在不降低整体结构强度的前提下，削减盘体自身重量，降低旋转时的转动惯量，尤其适合中低速旋转的工作场景。盘体上分布的60个PCB安装位，采用圆周均布的排布逻辑，每个安装位都预留了对应的定位孔与走线缺口，安装时不需要额外制作转接板，

　　可直接将标准尺寸的小型PCB板通过螺丝固定在对应位置，中间区域的镂空结构并非单纯为了减重，而是预留了中心轴穿过的空间，同时可以让设备中部的走线、气路管路从镂空区域穿过，避免旋转过程中管线发生缠绕。设计这类盘体时，首先要确认中心安装孔的配合公差，通常会根据对接的主轴直径选择H7级的过渡配合，保证盘体与主轴同轴度控制在0.02mm以内，避免旋转时出现偏摆。外缘的安装孔全部采用通孔设计，孔位的位置度公差控制在0.1mm以内，保证每一块PCB安装后到中心轴的距离一致，不会因为孔位偏差导致旋转时出现重量分布不均的问题。盘体的厚度选择需要结合实际负载计算，若搭载的PCB板单块重量不超过50g，60块总负载在3kg以内，

　　采用8mm厚度的铝合金板材加工即可满足刚度要求，旋转时不会出现盘面翘曲的问题。中间的异形镂空结构在设计时做了圆角过渡处理，避免应力集中，即使在频繁启停的旋转工况下，也不会在镂空边角处出现疲劳裂纹。安装边界方面，盘体中心的定位台阶高度设置为3mm，安装时可以直接卡在主轴的轴肩位置，不需要额外调整轴向位置，外缘的波浪边最低点到中心的距离比安装孔所在圆周半径小2mm，既不会遮挡安装孔，也能在盘体外围预留出传感器检测的位置，方便安装光电传感器对盘体的转速、原点位置进行检测。这类结构在设计时还需要考虑动平衡校正的余量，通常会在盘体的非安装面预留几个去重孔位，方便加工完成后根据动平衡测试结果去除多余重量，保证高速旋转时的稳定性。
