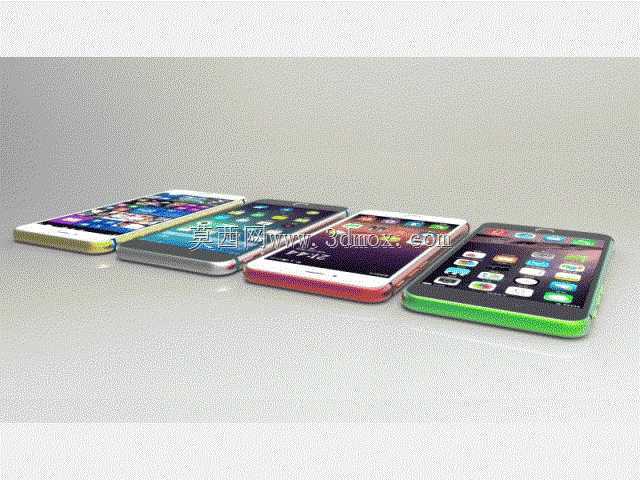

大屏直板智能手机整机外观结构数模

　　消费电子整机结构开发阶段，手持通讯终端的外观主模型是所有内部堆叠、结构件开模、周边配件适配的核心基准，这套大屏直板手机的三维数模，完全按照量产机型的实际测绘尺寸搭建，覆盖了整机外轮廓、中框过渡圆角、屏幕视窗边界、侧边按键布局、底部接口开孔、摄像头模组凸起以及后盖曲面的全部外形特征，可直接用于手机保护壳注塑模具分型、桌面展示支架限位槽设计、车载夹持机构行程校核、生产线工装定位仿形块加工等多个工程场景。从实际使用维度来看，这类大屏手持终端作为日常移动通讯、信息交互的载体，整机外形的每一处尺寸边界都直接影响用户握持手感与装配兼容性：数模中机身长宽厚比例严格对应量产实物，侧边中框的圆弧过渡没有做生硬的直角简化，

　　握持区域的曲面弧度贴合手掌贴合面，在做配套硅胶保护套壁厚设计时，可以直接抽取外表面偏移1.2至1.8毫米的均匀壁厚，预留出按键避让空位与摄像头开孔余量，不需要二次反向测绘实物。数模搭建时优先保证了整机装配基准的统一性：以屏幕正面所在平面为Z向零点，机身长度方向沿X轴排布，宽度方向沿Y轴对齐，所有外特征的坐标位置都和实际量产件的装配基准重合，侧边音量键、电源键的凸起高度、按键与中框的配合间隙都做了等比例还原，底部扬声器开孔、数据接口的槽位边界也按照实际开孔范围绘制，在做桌面 docking 底座的接口对位设计时，可以直接调取接口位置坐标，校核插头插入行程与底座支撑面的干涉情况，避免配套配件组装时出现对位偏移。外观曲面处理上，

　　后盖从边缘向中心的微弧过渡没有做平面简化，摄像头模组相对于后盖平面的凸起高度、模组外圈的金属装饰圈台阶都完整还原，在设计镜头保护贴膜、外置镜头附件时，可以直接匹配模组的外轮廓尺寸，避免附件安装后出现翘边、干涉平放桌面的问题。数模同时保留了不同配色版本的外观分面特征，中框与后盖的配色分界棱线位置清晰，在做后续表面工艺渲染、阳极氧化遮边界定、双色注塑模具分模时，可以直接提取分界棱线作为工艺边界，不需要重新勾勒分色线。针对结构设计从业者的校核需求，数模的所有外轮廓面都做了连续曲面缝合，没有出现碎面、缝隙问题，在做整机跌落仿真的前处理时，可以直接导入网格划分模块，以中框曲面为受力边界设置冲击接触参数，模拟边角跌落时的外壳形变趋势；

　　在做自动化生产线的载具设计时，可直接抽取机身外轮廓生成仿形定位槽，定位槽的单边间隙取0.1毫米即可满足生产线取放件的顺滑度，不会出现卡滞或定位偏移。从安装边界维度梳理，整机所有外接附件的配合尺寸都围绕机身外轮廓展开：车载夹持夹具的夹爪行程需要覆盖机身宽度方向的最大尺寸，夹爪内侧的软垫压合位置要避开侧边按键，数模中按键的凸起位置可以直接作为夹爪避让区域的参考，避免夹持时误触按键；无线充电底座的定位线圈需要对齐机身背部的无线充电区域，通过数模的背部曲面投影可以快速定位线圈中心的对应位置，保证充电对位精度。数模同时兼顾了老版本工程软件的打开兼容性，通用中性格式可以在不同三维设计平台间直接调取，不需要额外修复特征，对于刚接触消费电子结构设计的工程师来说，可以通过这套数模学习直板大屏手机的外观曲面构建逻辑，理解手持终端在人机握持、配件适配、工装定位多个维度的尺寸约束思路，脱离单纯的外观渲染层面，从实际量产配套的工程角度掌握消费电子整机数模的搭建要点。
