适配iPhone4的全包防护手机外壳结构

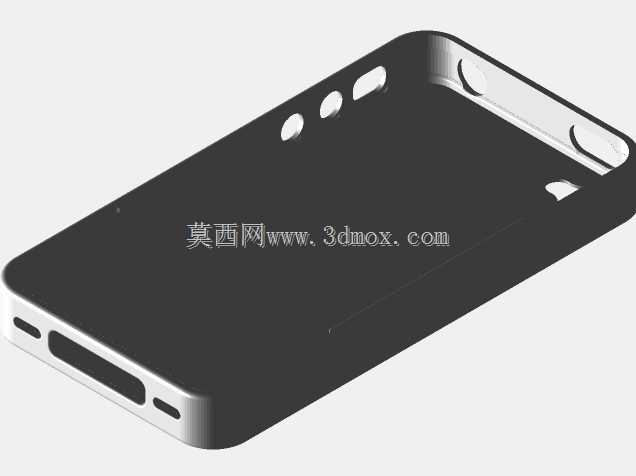

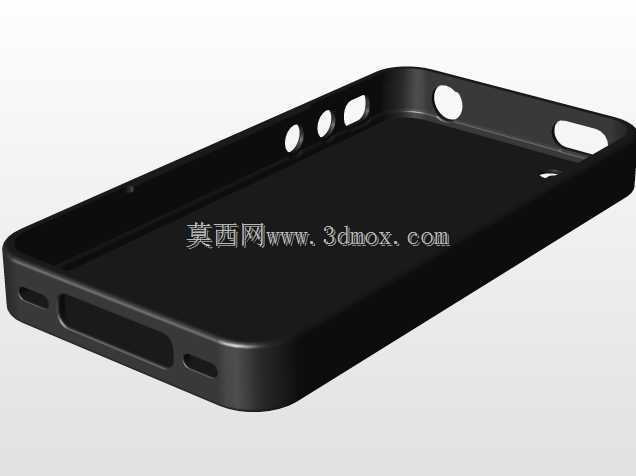

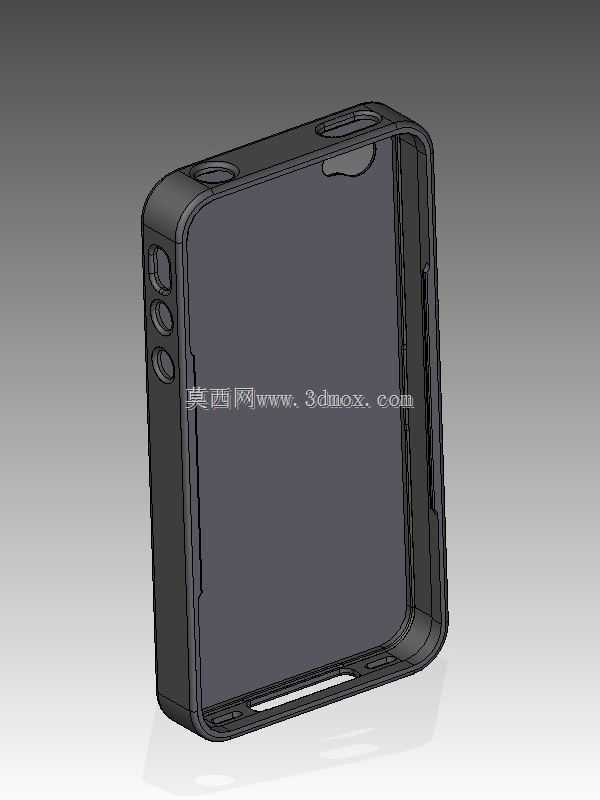

　　这款手机保护壳的三维结构，完全围绕初代iPhone4的机身硬件布局做反向适配，所有开孔、避让槽、包裹边界都严格对应真机的实体接口与按键位置，没有多余的冗余结构，整体采用薄壁全包式设计思路，核心目标是在日常跌落、剐蹭场景下给机身提供缓冲防护，同时尽可能降低外壳自身的厚度与重量，不会给手持使用增加额外负担。从实际使用场景来看，这类保护壳主要面向日常通勤、户外携带的消费电子使用需求，用户将手机装入壳内之后，不需要拆卸外壳就可以完成充电、插耳机、按动侧边按键、拍摄取景、接听通话所有常规操作，外壳的边框高出手机屏幕与后盖玻璃一小段距离，当手机平面朝下摔落时，凸起的边框会先接触接触面，避免屏幕或者后盖玻璃直接磕碰硬质地面，大幅降低玻璃面板碎裂的风险。

　　结构设计上，外壳整体为一体成型的薄壁框体，侧壁厚度控制在1.5毫米左右，既可以保证ABS这类常用3D打印或者注塑材料的结构强度，按压侧边按键的时候不会出现壳体发软变形的问题，也不会因为侧壁过厚导致手机装入之后整体尺寸臃肿。壳体内侧预留了均匀的装配间隙，考虑到FDM熔融沉积3D打印过程中材料会出现冷却收缩的特性，建模阶段特意将整体内框尺寸放大约百分之一，抵消打印冷却之后的尺寸收缩量，不需要后续大量打磨修配就可以把手机顺畅装入壳内，同时又不会出现间隙过大、手机在壳内晃动异响的问题。壳体四个边角位置做了局部加厚的缓冲结构，跌落冲击的时候边角作为最容易先触地的部位，加厚的材料可以吸收更多冲击能量，避免冲击力直接传递到手机的金属中框造成凹痕。

　　开孔布局完全对应iPhone4的硬件位置：机身顶部预留了耳机插孔与顶部电源按键的避让缺口，底部开出了充电接口、扬声器出声孔、麦克风拾音孔的通槽，侧边对应静音拨片、音量加减按键的位置做了精准的开孔与按键包覆结构，既可以让用户隔着外壳清晰按动按键，又不会让按键部位直接裸露进灰。壳体背部左上角对应手机后置摄像头的位置开出了完整的避让孔，孔位边缘做了微小的凸起围边，拍摄的时候不会遮挡镜头视野，平放桌面的时候也可以避免镜头镜片直接摩擦桌面产生划痕。外壳的内侧边缘做了一圈微小的倒扣卡位，手机装入之后倒扣可以卡在手机中框的侧边台阶上，正常使用过程中外壳不会轻易从机身上滑脱，需要拆卸的时候从边角位置轻轻施力就可以把壳体掰开，不会因为卡接过紧刮伤手机的金属边框。

　　从安装边界来看，整个外壳的外轮廓尺寸比iPhone4原机的长宽尺寸各大出3毫米左右，厚度方向比原机增加不到2毫米，装入手机之后整体依然可以轻松放进常规的牛仔裤口袋或者小型随身包袋，不会出现卡滞。壳体的所有棱边位置都做了R0.5毫米左右的圆角过渡，没有尖锐的毛刺棱角，手持握持的时候贴合手掌轮廓，长时间握持不会硌手。针对3D打印的工艺特性，建模时所有壁厚都保持均匀，避免出现局部壁厚突变导致打印过程中出现翘曲变形，不需要添加额外支撑就可以完成大部分面的打印成型，后期去除支撑的工作量很小。如果后续切换为注塑量产，这套均匀壁厚的结构也完全符合注塑件的设计规范，熔体在模腔内部填充流动顺畅，不会出现局部缺胶或者缩水印的问题，量产良率可以得到有效保障。壳体表面没有预留多余的装饰卡扣或者镶嵌结构，用户可以根据自身需求在外侧做喷涂、丝印标识或者贴附防滑贴，拓展外观定制的空间，基础结构本身已经完全满足防护、装配、操作的全部核心功能要求。
