尔玛类带轴筒状零件注塑模具结构设计

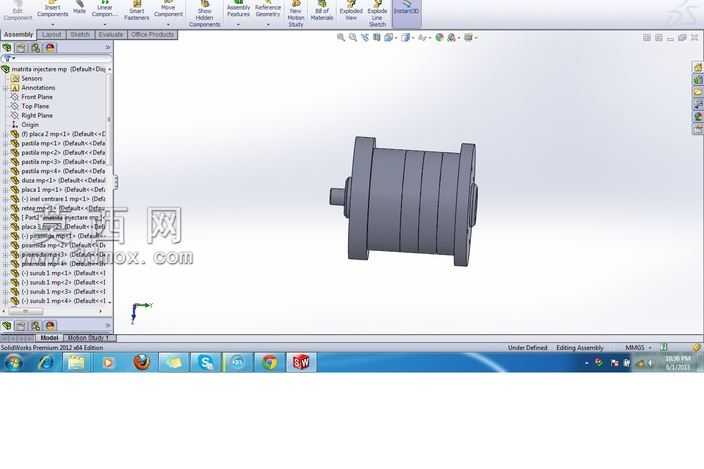

本套注塑模具针对带伸出轴的多段阶梯筒状塑件开展三维建模设计，建模阶段依托三维参数化设计软件完成全流程结构搭建，首先基于塑件的外形尺寸、同轴度要求与壁厚均匀性原则，确定一模四腔的型腔排布方案，匹配模具的成型效率需求。建模过程中优先完成塑件的实体特征构建，精准还原塑件多段环形凸台、端部伸出轴、法兰安装位的细节结构，对塑件的脱模斜度进行统一校验，避免脱模过程中出现表面拉伤问题。分型面设计选取塑件最大轮廓处的环形平面作为主分型面，保证开模时塑件能够可靠留于动模侧，同时减少分型面处的飞边产生概率。浇注系统采用平衡式布局，主流道设计为标准锥度结构，搭配冷料穴存储前锋冷料，分流道采用圆形截面设计以减少熔体流动阻力，浇口选用侧浇口形式开设在塑件非外观面的法兰边缘位置，既保证熔体能够快速充满各型腔，也方便后续浇口凝料的去除作业。冷却系统围绕型腔与型芯分别设置循环水路，水路距离型腔表面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲变形问题，同时在水路接口处设计标准密封结构防止生产过程中出现漏水故障。顶出机构采用推杆顶出方案，推杆位置均匀布置在塑件的法兰端面与加强筋位置，保证顶出力分布均匀，避免顶出过程中塑件出现变形、顶白缺陷。模架部分选用标准注塑模架，对定模板、动模板、支撑板、顶针板等零部件进行参数化适配，精准设计导柱导套的配合位置保证合模精度，同时对模具的排气结构进行优化，在型腔末端开设排气槽排出型腔内的空气，避免塑件出现烧焦、缺胶等成型缺陷。整套模型在建模完成后开展了干涉检查，验证开模、合模、顶出动作的顺畅性，确保各零部件之间无运动干涉，材质配置阶段对模具成型零件选用模具钢材质属性，模架部分选用标准模架钢材属性，对浇注系统凝料、冷却水路分别配置对应材质，完成装配体的材质赋予后可直接用于后续的成型仿真分析与工程图输出，为该类筒状带轴塑件的注塑生产提供可靠的模具结构参考。
