精密修剪注塑模具三维结构设计

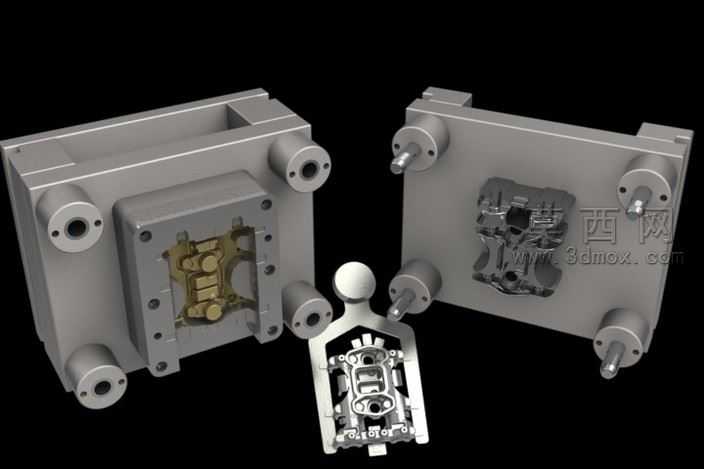

本套修剪模具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循注塑模具的设计规范，先完成模架基础结构的搭建，依次定位定模座板、定模板、动模板、动模座板的相对位置，保证各板件的导向孔、安装孔位同轴度符合装配公差要求。导向系统采用标准导柱导套结构，在模架四角对称布置，建模时对导柱的导入端做圆弧过渡处理，导套与模板的配合面设置合理的过盈配合参数，确保合模过程中动定模能够精准对位，避免出现错位飞边的问题。型腔与型芯部分针对修剪类制品的成型需求做针对性结构设计，分型面沿制品的轮廓边界做顺滑延伸，保证开模时制品能够顺利留于动模侧，型腔表面做抛光质感的材质赋予，还原模具钢精加工后的金属光泽，型芯部分精准还原制品的内部卡扣、加强筋等细微结构，所有细小特征的拔模斜度统一设置在合理区间，避免脱模时出现结构拉伤。浇注系统采用侧浇口进料形式，流道截面做圆形设计，减少熔体流动过程中的压力损失，冷却水道沿型腔轮廓均匀排布，水道与型腔壁的距离保持一致，保证成型过程中模温均匀分布，减少制品的翘曲变形风险。顶出机构采用顶杆顶出形式，顶杆位置布置在制品的加强筋、边缘等受力均匀的区域，避免顶出过程中制品出现顶白、顶穿的缺陷。渲染阶段采用金属材质球赋予模架各板件，调整材质的粗糙度、金属度参数还原模具钢的哑光金属质感，场景采用三点布光方式，主光从斜上方照射突出模具的结构轮廓，补光弱化阴影区域的死黑问题，辅光勾勒模具的边缘细节，最终渲染效果清晰展现动定模拆分状态、成型制品的形态以及内部的型腔型芯结构，完整呈现整套模具的装配关系与工作逻辑，可用于模具结构教学、设计方案展示等场景。
