树莓派双麦克风音频扩展板结构

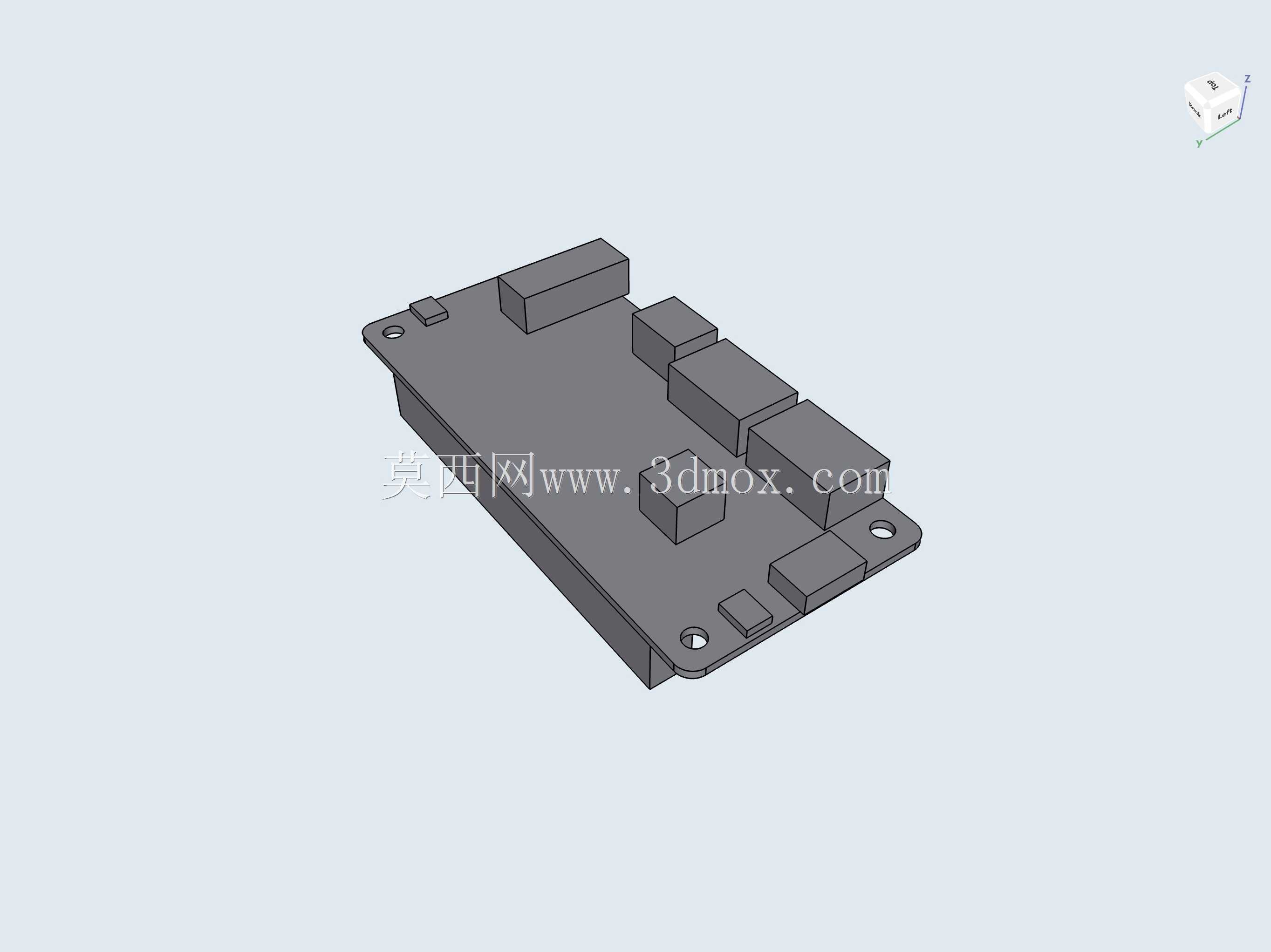

　　该结构围绕树莓派GPIO音频扩展板的实体装配关系展开，重点还原双麦克风Pi帽子在外壳开发、干涉检查和安装边界确认中的几何形态。板件主体采用近似矩形的承载板布局，边缘预留安装孔，孔位与树莓派系列单板计算机的固定位置相协调，便于在原型机、教学实验台、语音采集终端以及小型智能硬件中叠层安装。板上元件以块状方式表达，包含麦克风相关器件、接口元件、排针连接区域和若干功能模块，建模时没有追求芯片级外观细节，而是把影响外壳成型的高度轮廓、占位范围和相邻间距作为核心，这对后续设计上下盖、开孔面板和散热空间非常直接。

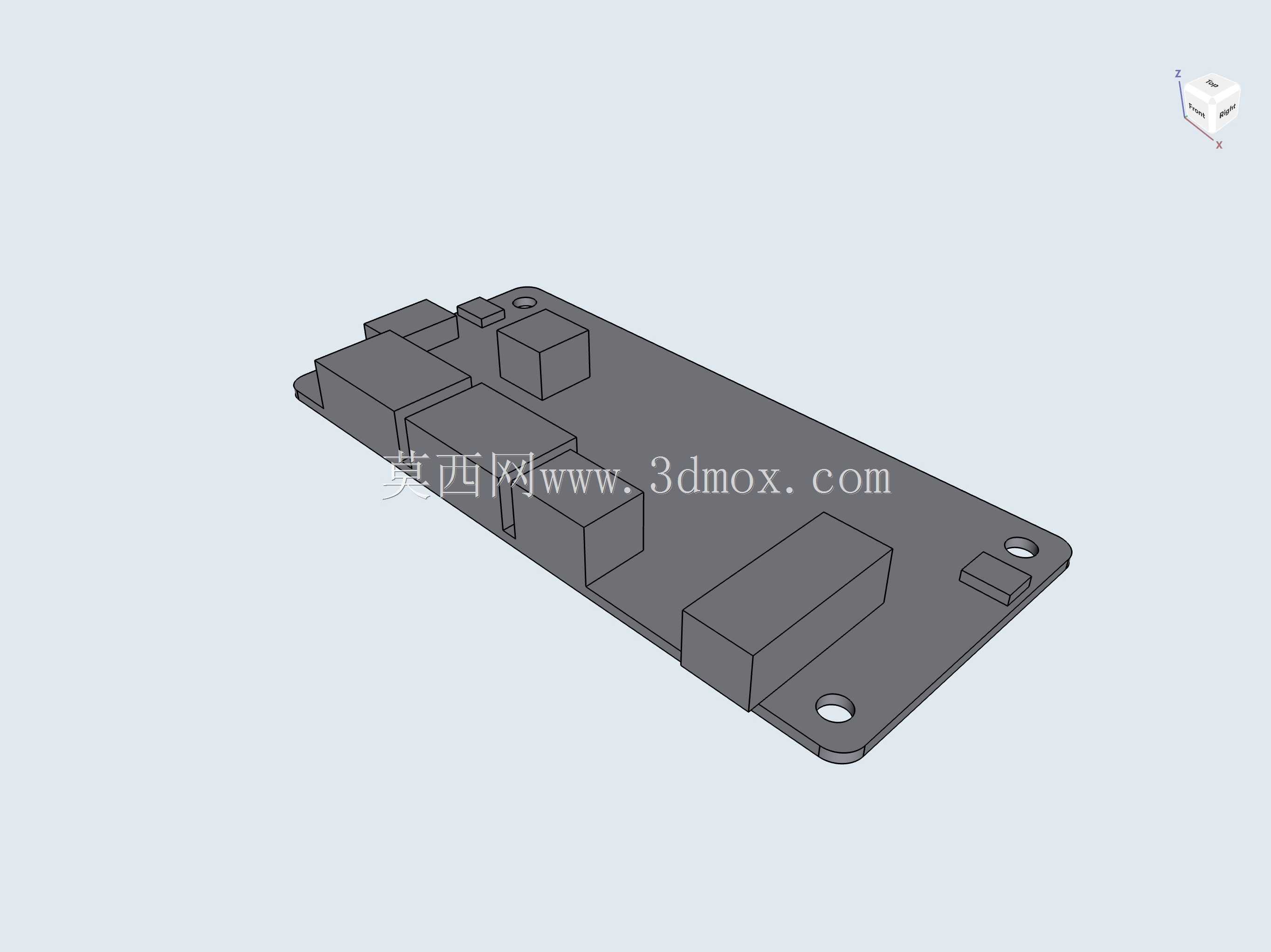

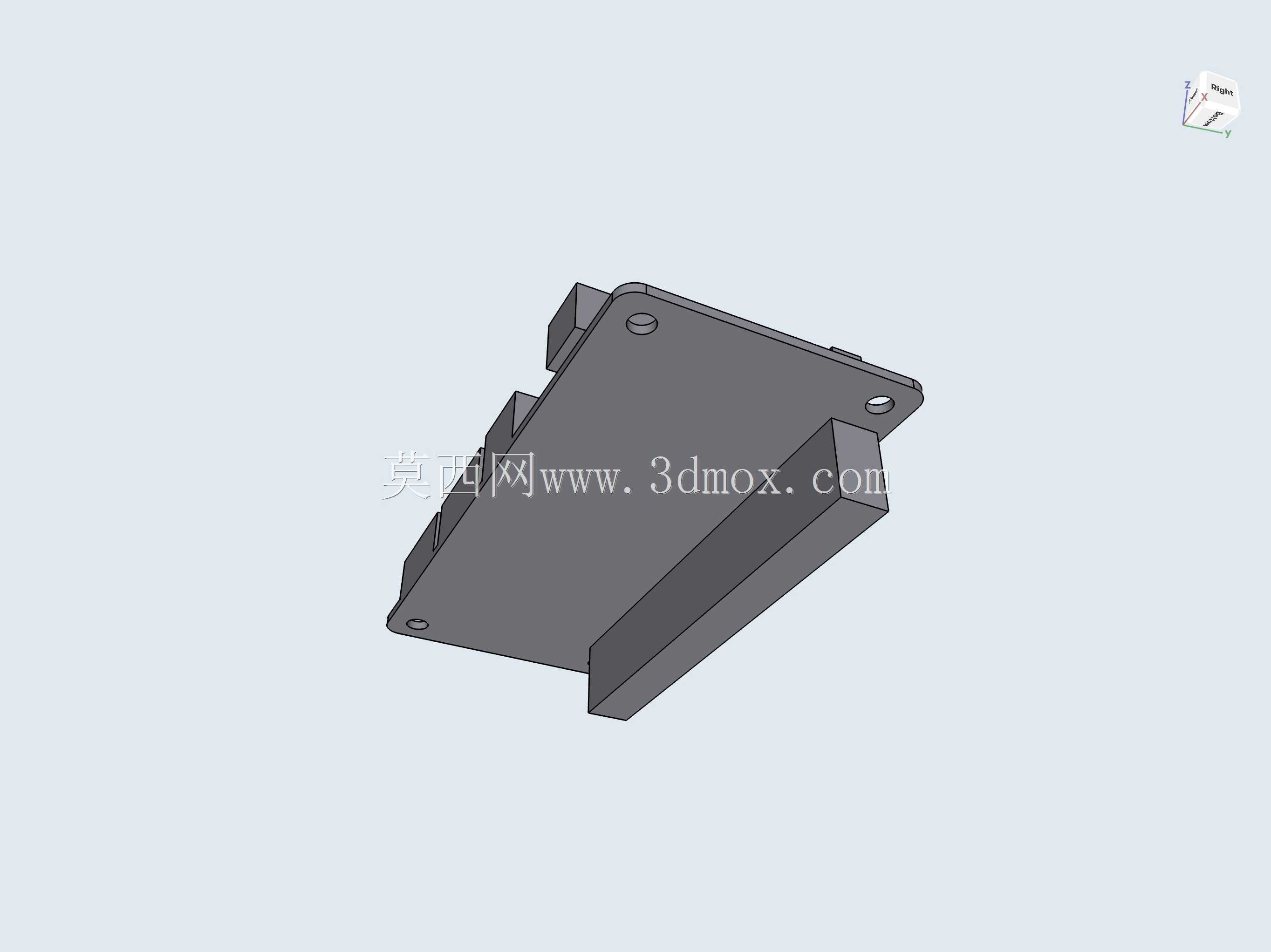

　　从实际用途看，这类双麦克风扩展板主要用于语音拾取、声源定位、语音交互和嵌入式音频实验。它通过GPIO排针与树莓派连接，能够在有限空间内形成完整的音频输入单元。结构设计上，板卡一侧保留较长平直边，适合贴近外壳内壁定位；另一侧分布多个凸起元件，形成高低错落的装配轮廓。模型中较高的黑色长条区域可理解为对外壳内腔高度影响最大的元件带，设计壳体时必须优先校核该处与顶盖内壁的间隙，避免装配后压件。若干方形和矩形块状元件沿板面排布，位置关系清晰，能够用于检查连接器插拔空间、线束走向以及维修拆卸顺序。

　　安装边界方面，板角孔位承担主要固定作用，孔径和孔边距离需要与螺钉、铜柱或隔离柱匹配。叠装时，下方树莓派主板的接口位置不能被扩展板遮挡，尤其是电源、视频、网络和USB等外接端口，应在整机壳体中保持可达。扩展板自身的音频元件也需要在外壳面板上对应拾音孔，孔位不宜偏离麦克风有效接收区域，同时要避免与加强筋、螺柱柱位发生冲突。若采用3D打印外壳，板卡边缘与壳壁之间可保留均匀间隙，既补偿打印公差，也方便组装时滑入定位。

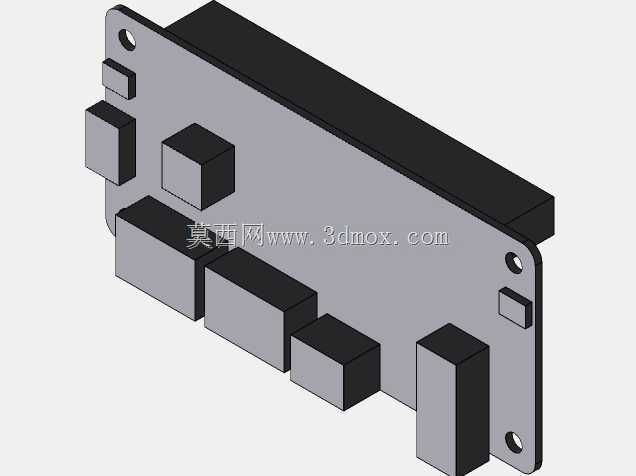

　　建模思路偏向工程占位与装配验证，而非宣传展示。所有凸起均按实体块处理，能够快速用于剖切、距离测量和包络分析。对于结构工程师而言，这种处理方式足以支撑外壳分模线确定、螺丝柱布局、内部支撑筋设置以及顶部开孔方案。板面上不同高度的元件提示设计者不能简单使用平板盖壳，而应根据最高元件设置局部容腔，或在壳顶形成阶梯面。靠近板边的小型方块还会影响侧壁拔模和接口开槽，若外壳采用前后盖扣合结构，需要在这些位置预留脱模斜度和壁厚。

　　在教学与原型开发场景中，该模型可作为电子元件堆叠装配的参考件，用于验证GPIO帽子与树莓派主板之间的层间距。排针区域虽然在外观上被简化，但其连接本质决定了板卡必须沿垂直方向平稳压装，不能在压合过程中与周边高元件产生侧向干涉。若整机需要放入桌面语音助手、智能音箱样机或工业语音录入终端，板卡还应与扬声器、按键、指示灯和外壳声学通道协同布置。双麦克风之间的间距会影响声源定位效果，因此外壳拾音孔应尽量保持直通，减少弯折声腔对相位差的干扰。

　　从制造角度看，板卡本体属于电子功能件，机械结构模型的价值在于把它转化为外壳设计的边界条件。固定孔、外轮廓、元件高度和接口位置共同定义了不可侵犯空间；壳体螺柱、卡扣、加强筋和走线槽则应布置在元件稀疏区域。若设备需要长期运行，还应在高发热元件附近保留对流通道，不要让外壳紧贴主要热源。整体结构紧凑，叠层安装方式节省平面空间，适合小尺寸智能终端；而块状元件表达又能让设计者在没有完整PCB工程数据的情况下，较早完成外壳方案、装配校核和样机迭代。
