单声道封闭式小功率扬声器结构造型

　　小型封闭式扬声器在嵌入式终端、桌面交互装置、开源硬件开发板配套外壳、教学实验平台以及紧凑型电子设备中使用频率较高。它的核心作用并不是承担高保真音响系统中的全频重放，而是在有限安装空间内提供提示音、语音反馈、报警声和简单音频输出。对于结构工程师而言，这类器件往往在整机布局早期就需要纳入干涉检查，因为扬声器不仅占用正面出声区域，还会在背部形成磁体、腔体和接线空间，若外壳设计阶段只按平面开孔处理，后期很容易出现螺钉柱压线、背部元件顶壳、声腔泄漏或安装面不贴合等问题。

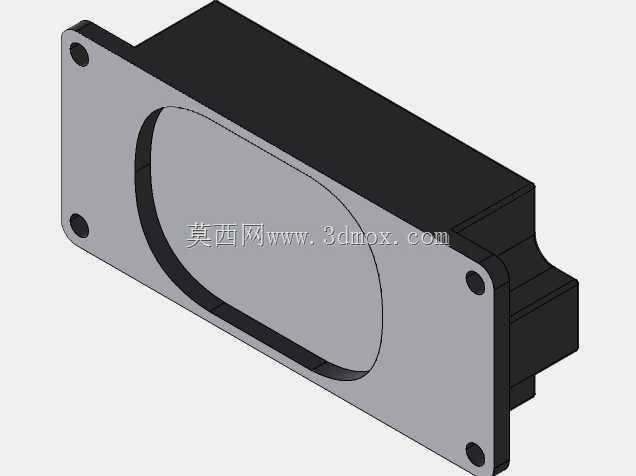

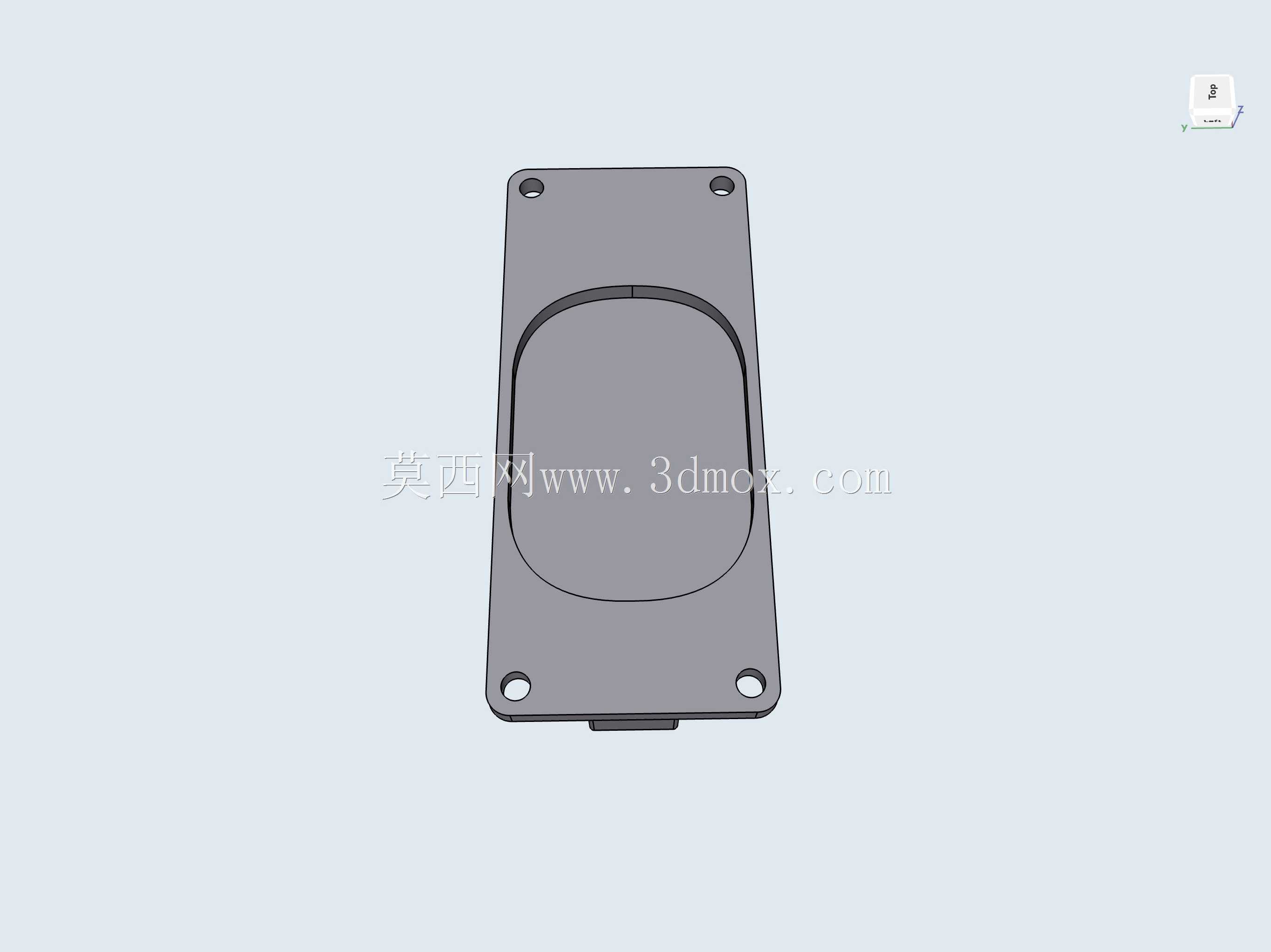

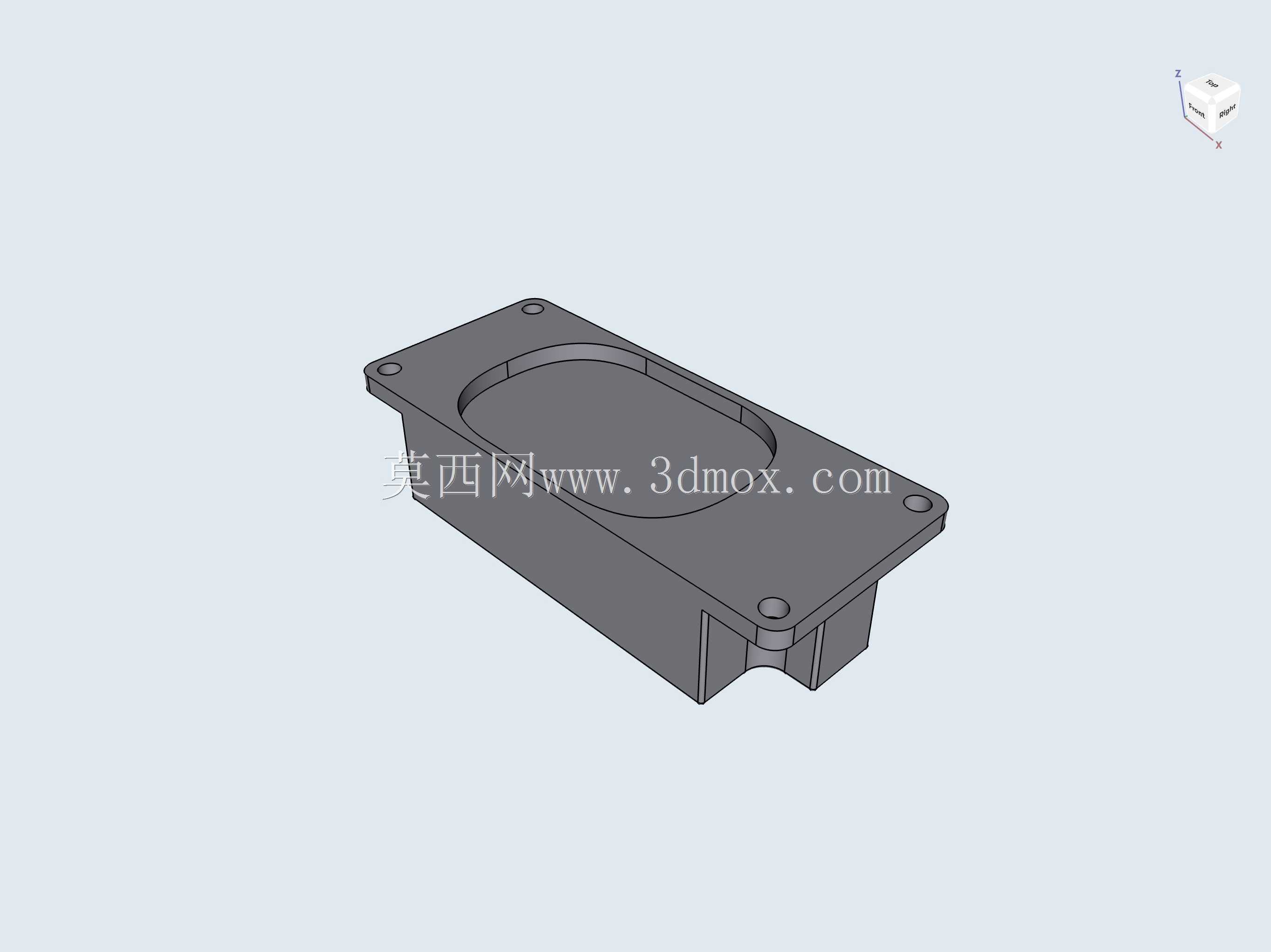

　　该模型围绕小型单声道扬声器的外部几何关系进行表达，前部为带安装孔的矩形法兰面，中部为黑色封闭箱体，背部带有阶梯状凸起结构。前端法兰轮廓规整，四角设置通孔，适合通过螺钉直接固定在设备面板、支架或塑料外壳内侧。出声区域位于法兰中央，外形呈长圆形凹陷边界，能够在视觉上明确振膜所在范围，也便于外壳设计时预留对应的出声孔、防尘网或装饰片位置。与裸露喇叭单元相比，这种带封闭壳体的扬声器在装配时更强调面板贴合和背部避让，工程师需要同时考虑前方压紧面和后方磁路占用。

　　从实际选型角度看，小功率扬声器常用于树莓派类开发板、智能小终端、传感器节点、简易机器人、工控提示面板以及自制电子项目。设备工作时，音频功率不需要很大，但要求安装可靠、声音指向明确、外壳开孔与器件边界一致。封闭式结构可以减少背部声波与前方声波相互抵消，在薄壳设备中尤其重要。若整机外壳过于单薄，且扬声器背部没有基本隔离空间，低频提示音可能发闷，语音清晰度也会下降。因此在结构布置时，不能只把它当作一个普通电子元件，而应把它视为带有声学边界条件的功能部件。

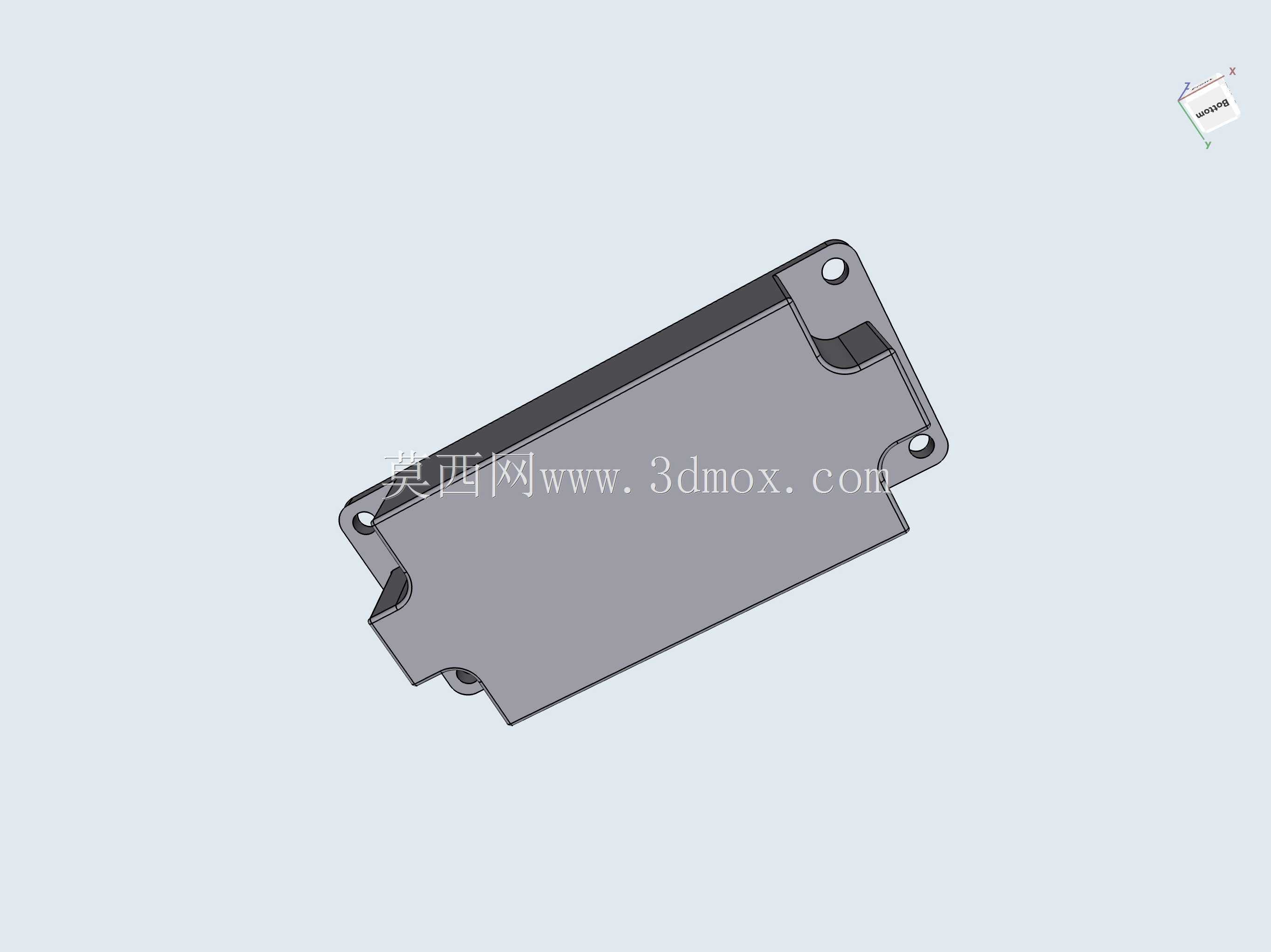

　　建模思路上，外观主体可拆分为前端安装法兰、中部矩形声腔壳体、背部磁体与接线避让区三个部分。法兰面采用薄板状轮廓，四角孔位形成固定基准；中央长圆形区域对应振膜与盆架位置，周围台阶可用于表达压装或贴合关系；中部箱体从法兰向后延伸，构成主要封闭空间；背部阶梯凸台用于体现磁路组件和外壳收窄形态。这样的拆分方式有利于在整机设计中分别检查安装面、出声面和背部包络，也方便后续根据实际供应商样本调整孔距、厚度和凸台高度。

　　安装边界方面，前端法兰是最主要的定位依据。设备面板上需要开出与出声区域匹配的窗口，窗口不宜过度侵入法兰密封面，否则会降低压紧效果；四角螺钉孔周围应保留足够宽度，以承受装配压力并避免塑料柱开裂。背部方向需要预留连续空间，尤其不能让主板高元件、连接器、电池线束直接贴到磁体区域。侧向虽然轮廓较规则，但在密集设备中仍应留出装配手指和走线空间，若采用胶粘或热熔柱固定，也要保证法兰外周有可压接面。

　　在外壳协同设计中，扬声器前方通常会设置密集出声孔、狭长槽孔或金属网罩。开孔总面积过小会削弱音量，开孔位置偏离振膜中心则可能造成声音不均匀。背部与整机壳壁之间不宜完全无间隙，也不应形成大面积松散空腔；较合理的做法是让器件通过法兰稳定定位，背部保留必要磁体避让，同时利用筋位限制晃动。线束走向应从侧面或背部低位引出，避免被法兰压在密封面上。对于需要防尘或防溅的设备，还可在法兰与面板之间增加薄泡棉圈，使固定压力分布更均匀，并减少漏气和振动异响。

　　三维结构检查时，应重点核对四类关系：第一是法兰孔与外壳螺钉柱的同轴度；第二是中央出声区与面板开孔的重合度；第三是背部凸台与PCB元件、线束、电池等部件的最小间隙；第四是扬声器厚度方向与外壳内腔的堆叠尺寸。若设备需要通过卡扣预装，卡扣不应压在振膜对应区域，而应接触法兰外缘或箱体侧面。若设备存在振动环境，单点螺钉紧固容易使法兰受力不均，建议四角对称锁紧，并在接触面加入弹性垫。

　　该类扬声器造型虽然不复杂，但对小型电子产品的可制造性影响直接。准确建立外部轮廓、安装孔、出声面和背部包络，可以帮助结构设计人员在开模或打印外壳前完成空间校核，减少反复修改面板孔位和内部筋位的次数。对于嵌入式开发和小型智能设备原型制作而言，这种模型更适合作为装配约束、开孔定位和声腔布局检查的基础几何参考。
