压缩机通用涡轮叶轮曲面结构造型

　　该涡轮叶轮主要面向离心式压缩机、小型增压设备以及需要高速气体能量转换的旋转机械场景。叶轮作为压缩单元的核心做功部件，安装在主轴端部，随轴高速旋转，通过叶片对进入流道的气体施加动量，使气体在径向和轴向复合流动过程中获得压力与速度提升，随后进入扩压段完成动能向压力能的进一步转换。在设备总体布置中，叶轮位于进气壳体与蜗壳之间，前端面对进气通道，背部靠近密封腔和轴承支撑区域，因此其轮廓不仅要满足气动流道要求，还要兼顾与轴端、锁紧件、密封件及壳体间隙的装配边界。

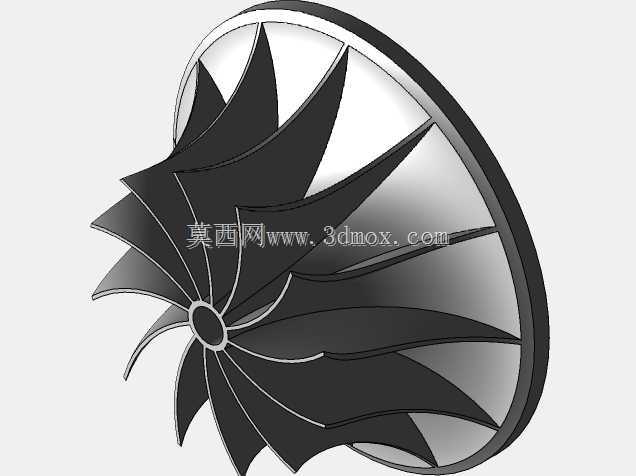

　　从结构形式看，该模型采用带轮盘的闭式或半闭式离心叶轮表达思路，叶片沿轮毂曲面周向均布，叶型由前缘、后缘、压力面和吸力面连续过渡构成。叶片数量较多，相邻叶片之间形成狭长而弯曲的气流通道，气体从叶轮中心附近轴向进入，在叶片引导下逐步转向径向外侧流出。叶片前缘靠近进气侧，型线需要保持顺畅，以降低入口冲角带来的分离损失；后缘位于轮盘外缘，出口角和叶尖位置直接影响压比、流量范围及后续蜗壳进口匹配。轮盘部分承担叶片固定和扭矩传递作用，其背面通常需要根据主轴螺母、轴肩、定位面和平衡去重区域进行结构预留。

　　建模时的重点在于叶片曲面与轮毂曲面的连续构建。轮毂型线不能简单采用直线回转，需要依据气流轴向转入径向的路径形成平滑弧面，使流道截面变化趋于稳定。叶片则可通过中弧线叠加厚度分布生成，叶根处与轮毂相切或小角度相交，避免局部尖角造成应力集中；叶顶位置若用于半开式结构，需要与机壳保持均匀微小间隙，若用于闭式结构，则需与轮盖曲面配合形成封闭流道。该三维造型对曲面光顺性要求较高，尤其是叶片压力面、吸力面与前后缘的交接区域，任何褶皱或曲率突变都可能在后续网格划分、数控加工和气动分析中产生不利影响。

　　在实际工程应用中，这类叶轮常用于空气压缩、废气增压、制冷压缩、燃料电池供气以及小型工业风机等设备。不同场景对叶轮的侧重点并不相同：高转速压缩机更关注材料强度、轮盘应力和叶片固有频率；普通通风增压设备更关注流量、噪声和制造便利性；精密气源设备则对叶轮动平衡、表面质量和流道一致性有更高要求。设计过程中，通常需要先确定流量、进口密度、转速、出口直径和压比等边界，再反推叶轮进口直径、出口宽度、叶片出口角和叶型包角。模型中的中心孔区域对应轴系安装位置，外圆轮廓对应壳体内部最小安全间隙，轴向宽度则受进气导流器和背部密封位置限制。

　　安装边界方面，叶轮中心一般通过孔轴配合、键连接或端面摩擦传递扭矩，小型高速叶轮也常采用锁紧螺母将叶轮压紧在轴肩上。模型中心的环形区域可用于表达轮毂安装孔和端面定位面，设计时需保证配合面与回转轴线同轴，背面避让区不能与轴承座、密封套发生干涉。叶轮外圆与蜗壳或护罩之间应保留热膨胀和高速变形余量，间隙过小会出现擦壳风险，间隙过大则会增加叶顶泄漏，降低压缩效率。叶片前缘与进气道之间应形成平顺过渡，避免台阶造成入口涡流；叶轮背部与密封齿之间则需控制轴向尺寸链，保证运行状态下密封间隙稳定。

　　从制造角度看，此类曲面叶轮通常采用五轴铣削、精密铸造或增材制造方式成型。五轴加工要求叶片表面具备可加工的法向变化和足够的刀具可达空间，叶根圆角不能过小；铸造方案需要考虑拔模或型芯成型，叶片厚度过渡应避免局部薄壁；增材制造则更适合复杂扭曲叶型，但仍需关注支撑去除、表面抛光和后处理余量。无论采用哪种工艺，三维模型都应保留清晰的回转基准、叶片阵列关系和流道曲面，以便后续进行强度校核、模态分析、气动仿真和工程图输出。整体造型围绕压缩机转子的真实功能展开，既体现涡轮叶轮的曲面特征，也保留了轴装、流道、壳体间隙和旋转做功等工程设计要点。
