以太网插座法兰安装式RJ45接口结构

　　这套以太网插座结构围绕小型电子盒的对外网络接入需求展开，核心由带法兰的安装固定座与RJ45母座插接本体两部分组成，适配桌面控制盒、小型工业终端、嵌入式采集设备这类需要在壳体面板上引出网线接口的场景。日常设备调试中，不少自制电子盒直接把网口模块塞在壳体内部，插水晶头时要么对位歪斜，要么长期插拔拉扯内部PCB焊点，用这种分体法兰式结构就能把接口受力完全转移到壳体面板上，内部电路板只承担信号连接，不会被反复插拔的外力带松焊盘。

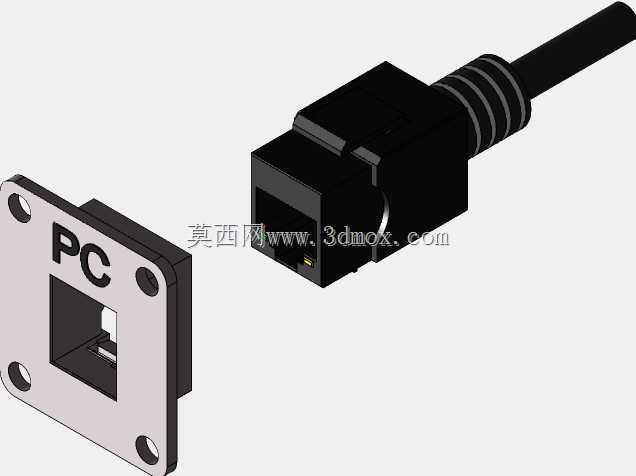

　　从实际安装边界来看，法兰座采用方形面板布局，四个角预留沉头安装孔，孔位分布在方形法兰的对角位置，装配时直接从电子盒外侧把法兰贴在面板开孔处，螺丝从盒体内部锁紧或者从外侧沉头拧入都能实现齐平安装，法兰中部的方形镂空刚好卡住RJ45母座的外壳台阶，母座从盒内推入后，前端插接面完全露出法兰外侧，尾部的网线护套段留在盒内，和内部走线空间衔接。法兰板厚度控制在适合3D打印的最小可靠壁厚区间，四个安装孔周边做了局部加厚，避免螺丝锁紧时塑料件出现应力发白开裂，法兰朝向盒内的一侧做了定位凸边，和面板开孔之间形成小间隙配合，装配时不用反复对位就能把方孔对准，凸边高度刚好覆盖常用薄钣金盒或者3D打印盒的面板厚度，不会在盒内突出过多挤占走线空间。

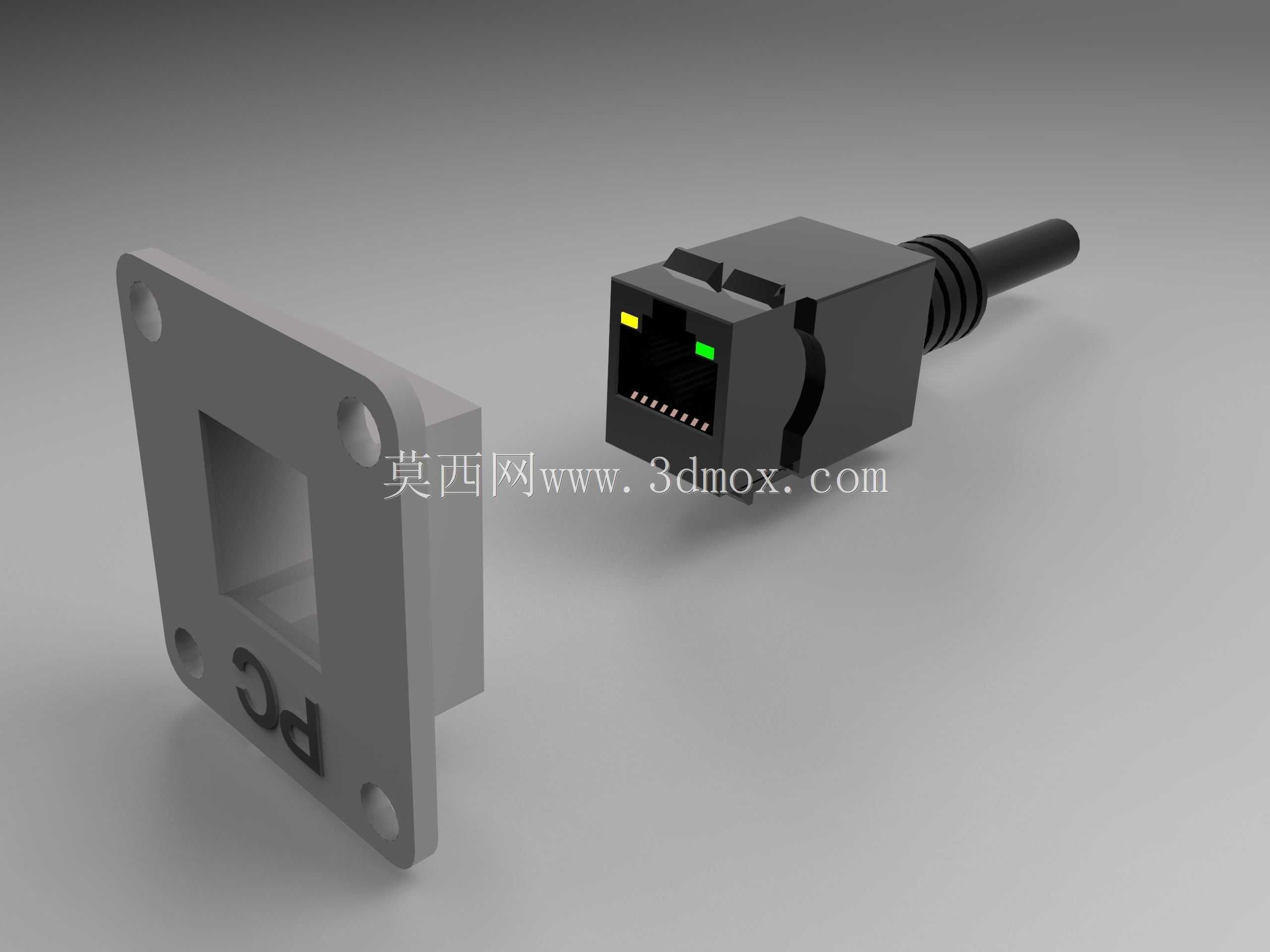

　　RJ45母座本体的造型完全贴合标准水晶头插接逻辑，前端插接腔内部预留了8芯接触弹片的容纳空间，接口顶面做了和水晶头卡扣匹配的弹性卡位槽，插上网线后卡扣自动卡入槽位，不会因为设备震动出现网线松脱。母座外壳两侧做了导向滑槽，水晶头插入时顺着滑槽推进，不会出现插歪、针脚顶弯的问题。母座尾部延伸出多级褶皱式的网线护套，护套段直径逐级变化，既可以适配不同线径的超五类、六类网线，褶皱结构本身还能提供小角度的弯折余量，网线从盒内引出时即使有轻微拉扯摆动，应力也会被褶皱段吸收，不会直接传导到母座尾部的压接位置。母座外壳的棱角处全部做了小圆角过渡，一方面是3D打印时不用添加大量支撑，打印完成后去除支撑的工作量很小，另一方面圆角也能避免装配时刮伤网线外皮或者操作人员的手。

　　设计过程中最先确定的是法兰的外轮廓尺寸，参考常用小型电子盒的面板宽度，法兰整体尺寸控制在不会和相邻的USB接口、电源开关、指示灯开孔发生干涉的范围，四个安装孔的中心距按照标准面板接插件的安装习惯设置，既可以用M2.5自攻螺丝直接锁在塑料盒体上，也能适配M3螺母预埋的固定方式。中部方形开孔的尺寸比RJ45母座的外壳轮廓大0.2mm左右，刚好留出3D打印的尺寸公差余量，打印完成后不用打磨就能把母座顺利推入，又不会出现明显晃动。母座前端的插接面和法兰外表面基本齐平，水晶头插入后，水晶头尾部的护套不会和法兰表面发生磕碰，插拔时手指捏住水晶头的卡扣位置有足够的操作空间，不会因为法兰突出过多导致手指没法顺利按下卡扣拔线。

　　在不同应用场景下，这套结构的适配性也做了兼顾：如果是用在普通室内的电子项目盒，PLA材料打印就能满足使用强度，法兰和母座可以分开打印，后期用少量胶水粘接或者直接靠法兰卡位固定；如果是用在震动稍大的设备旁，选用PETG或者ABS打印，安装孔处可以预埋金属铜螺母，多次拆装螺丝也不会滑牙。母座尾部的护套段内径预留了网线穿过的间隙，现场装配时可以先把网线穿入护套，再压接水晶头，最后把水晶头插入母座，整个装配流程不用在狭小的盒体内盲目对位，内部走线也能顺着护套方向整理，不会出现网线弯折半径过小导致信号传输受影响的问题。法兰板表面预留的标识区域可以刻印接口编号或者网络标识，设备面板上多个接口并排安装时，运维人员能快速区分不同网口对应的线路，不用再额外贴纸质标签，长期使用也不会磨损脱落。
