立式插销式柜门安全锁具结构

　　这套立式插销锁结构面向小型柜体、室内木门、3D打印自制工装以及轻载防护门的限位闭锁需求，整体采用直板安装座配合竖向滑动锁杆的经典布局，没有复杂的联动齿轮或弹簧蓄力机构，零件数量少、受力路径直接，既适合常规五金加工成型，也能够通过熔融沉积成型设备一体或分件打印后装配使用。

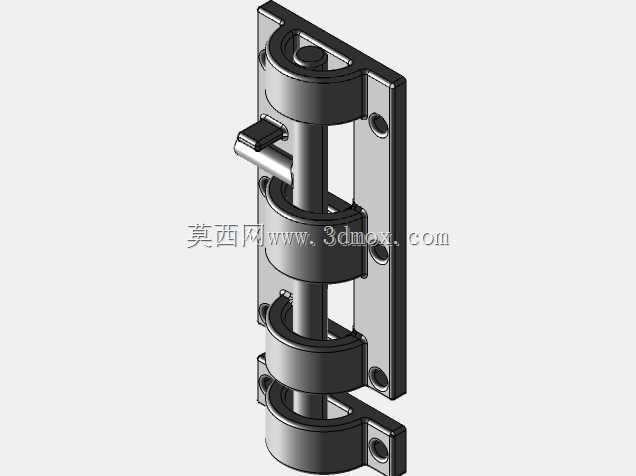

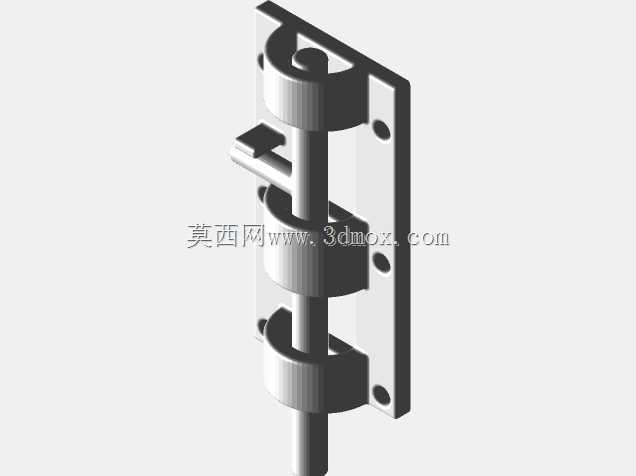

　　从实际安装边界来看，锁具主体依靠长条形立板承载，立板上预留多组沉头安装孔，孔位沿竖向分布，可适配不同厚度的门板与门框侧边；安装时立板贴合门面或框体表面，锁杆轴线保持竖直，上下两处带半圆抱箍的导向座将圆杆约束在同轴滑动轨迹内，避免横向晃动。锁杆下端伸出后插入门框或地面配套的锁扣孔位，上端设置限位帽，防止上提解锁时杆体从导向座中脱出；中部横向伸出的拨块作为手动操作位，手指或工具拨动拨块即可带动锁杆上下移动，拨块旁侧的卡位凸台可在锁闭位置承接横向限位，减少锁杆受振动后自行回退的风险。

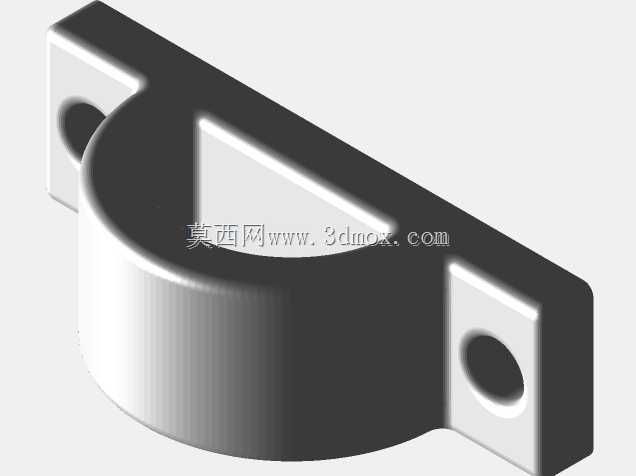

　　设计思路上优先保证“导向可靠、行程明确、装拆简单”。两处抱箍导向座并非完全封闭的套筒，而是采用开口抱夹形式，既保留足够的圆柱包容面来约束锁杆径向位移，又降低打印或铸造时的支撑需求；安装立板与导向座之间通过实体加强筋过渡，把锁杆受到的侧向冲击力直接传递到板面和紧固件，而不是让薄壁座体单独承受弯矩。立板边缘做了倒角处理，安装孔周围局部加厚，使螺钉锁紧时板面不易压陷，这一点在木质柜门、密度板柜体或塑料打印件上尤为重要——这类基材表面硬度低，若承压面过小，长期开关震动后容易出现孔位松旷。

　　功能特性方面，该锁属于明装式竖向插销，闭锁时锁杆承受主要的剪切力，适合控制柜门的意外开启、抽屉工位的临时固定以及车间小型防护围挡的定位。它不依赖锁芯与钥匙，管理方式偏向“防误开、防移位”，因此在设备检修门、木工房储物柜、工作室自制夹具、展会道具隔断等场景中更为实用；若需要增加权限管理，也可在拨块运动路径旁外挂挂锁孔片，使拨块在闭锁位无法上移，扩展成带锁止功能的安全门栓。

　　外形尺寸规划遵循紧凑原则：立板宽度控制在便于贴装于门框侧边的范围内，不会过度侵占门面；锁杆直径与导向座内径按小间隙配合选取，既能顺畅滑动，又能抑制旷量；拨块突出高度以手指可施力为准，避免过高导致磕碰或挂住衣物。安装时需重点保证锁杆中心线与下方锁扣孔中心线同轴，误差过大会造成落锁卡滞；现场调试可先固定上部导向座，插入锁杆后再定位下部支座，确认全程滑动无干涉后再完全紧固螺钉。

　　结构建模时，圆杆与抱箍座分别建立独立零件，便于按实际配合间隙调整直径；安装孔采用沉孔表达，可直接指导螺钉选型。立板、导向座、拨块和锁杆之间的装配关系清晰，运动仿真中只需保留锁杆竖向平移自由度，即可检查极限行程、拨块与卡座的干涉情况以及锁杆伸出量是否满足插入深度要求。对于打印成型场景，立板建议平放以获得层间强度优势，锁杆则沿轴向打印，保证受剪方向力学性能更稳定；装配后若滑动偏紧，可对抱箍内圆进行少量修配，使动作轻快而无明显晃动。

　　整体来看，该结构把传统门栓的可靠受力方式与简化制造工艺结合起来，零件形态规则、材料利用率高，既可以作为小型五金锁具直接加工，也能作为非标设备门体、自制柜体和工装防护中的按需改型基础件。
