直角L型齿轮减速电机安装固定座

　　这套直角L型安装支座主要面向小型齿轮减速电机的侧向装夹场景，在桌面级移动机器人、竞赛小车、小型输送模组以及教学实验平台里使用频率很高。做这类结构的核心诉求，是把电机输出轴的轴线与安装底板平面保持严格平行，同时让电机本体悬伸在立板外侧，避免轮系、联轴器或者驱动轮和底盘框架发生干涉。

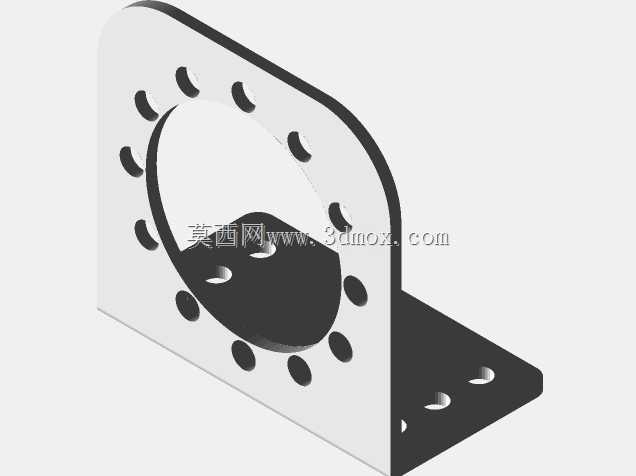

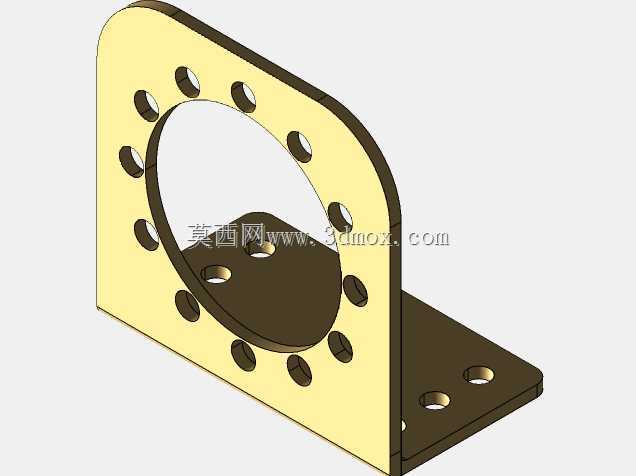

　　从结构布局上看，整件由一块竖直安装板和一块水平底板折弯成90度构成，两个板面互为定位基准。立板中央开出大直径中心通孔，孔径对应齿轮减速电机的输出轴端或者前端盖止口，电机从立板后侧贴装，输出轴穿过中心孔向外伸出，直接连接车轮、联轴器或者执行轮盘。围绕中心孔均匀分布的一圈螺栓过孔，是整个支座的关键特征：孔位按照电机端盖的安装螺孔圆周排布，适配Johnson以及Mini Johnson系列齿轮电机的端盖孔距，多组周向孔位还允许电机在不同角度下锁紧，方便调整出线方向或者安装姿态。

　　水平底板承担与设备底盘的连接功能，板面上加工有两个沉头或者通孔安装位，用于穿入螺钉把整个支座固定到车架、型材框架或者设备基板上。底板向外延伸出足够的搭接面积，保证锁紧后支座不会因为电机启动扭矩而发生偏转。立板与底板交接的折弯圆角区域做了加强处理，L型折弯本身就形成天然的抗弯截面，相比两块板材拼接焊接的方案，一体折弯件在抗扭转和装配一致性上更有优势，也省去了焊接变形校正的工序。

　　设计思路上，这类支座优先保证的是同轴度和刚性。中心孔与电机止口配合后，电机径向自由度被约束，周向一圈螺栓再把电机端面压紧在立板上，防止电机在正反转切换时出现松动。立板上除了主安装孔圈，还在边角区域布置了若干辅助小孔，可用于穿线、固定限位开关或者挂载传感器支架，拓展了支座的复用性。板材厚度选取上兼顾了轻量化与强度，薄板折弯后在机器人小车上能有效控制整机重量，而密布的孔位又通过去除多余材料进一步降低了惯量。

　　安装边界方面，选型时需要核对三个关键尺寸：一是中心孔到水平底板上表面的高度，这个高度决定了驱动轮的轴心高度，直接影响车轮着地位置和底盘离地间隙；二是立板上螺栓孔的分布圆直径与孔数，必须和所选齿轮电机端盖螺孔一一对应；三是底板安装孔的孔距，要和底盘纵梁或者安装槽位匹配。实际装配中，电机从立板背面推入，输出轴穿过中心孔，用螺钉穿过周向过孔拧入电机端盖，再通过底板两个孔位把组件固定到车架，整个过程不需要额外的转接板。

　　在机器人小车应用里，这种L型支座成对使用时分别布置在底盘左右两侧，两台驱动电机输出轴对向布置，通过差速控制实现转向，支座的直角基准能保证左右轮轴同轴，减少行走跑偏。在固定工位设备中，它也可以作为小型齿轮电机的侧向安装架，带动小滚筒、拨盘或者连杆机构工作。周向多空位的设计让同一件支座能够兼容不同批次、不同出线方向的电机，减少了备件种类，对于需要快速迭代的机器人开发和教学实训场景来说，这种标准化夹具的实用性非常突出。
