桌面级三轴数控雕刻加工机架

　　这套机架结构面向小型工件的铣削、雕刻与轻切削场景，常见于实验室打样、教学实训、小型木工与软金属加工工位。整机采用开放式框架布局，操作者可以从多个方向观察刀具与工件接触状态，装夹毛坯、更换刀具和清理切屑时不需要拆除大面积护罩，调试阶段的可达性较好。框架主体以工业铝型材作为承力骨架，型材槽道同时承担定位和附件安装功能，后期增加吸尘罩、冷却管路、照明支架或防护挡板时，可直接沿槽道布置紧固件，改动量较小。

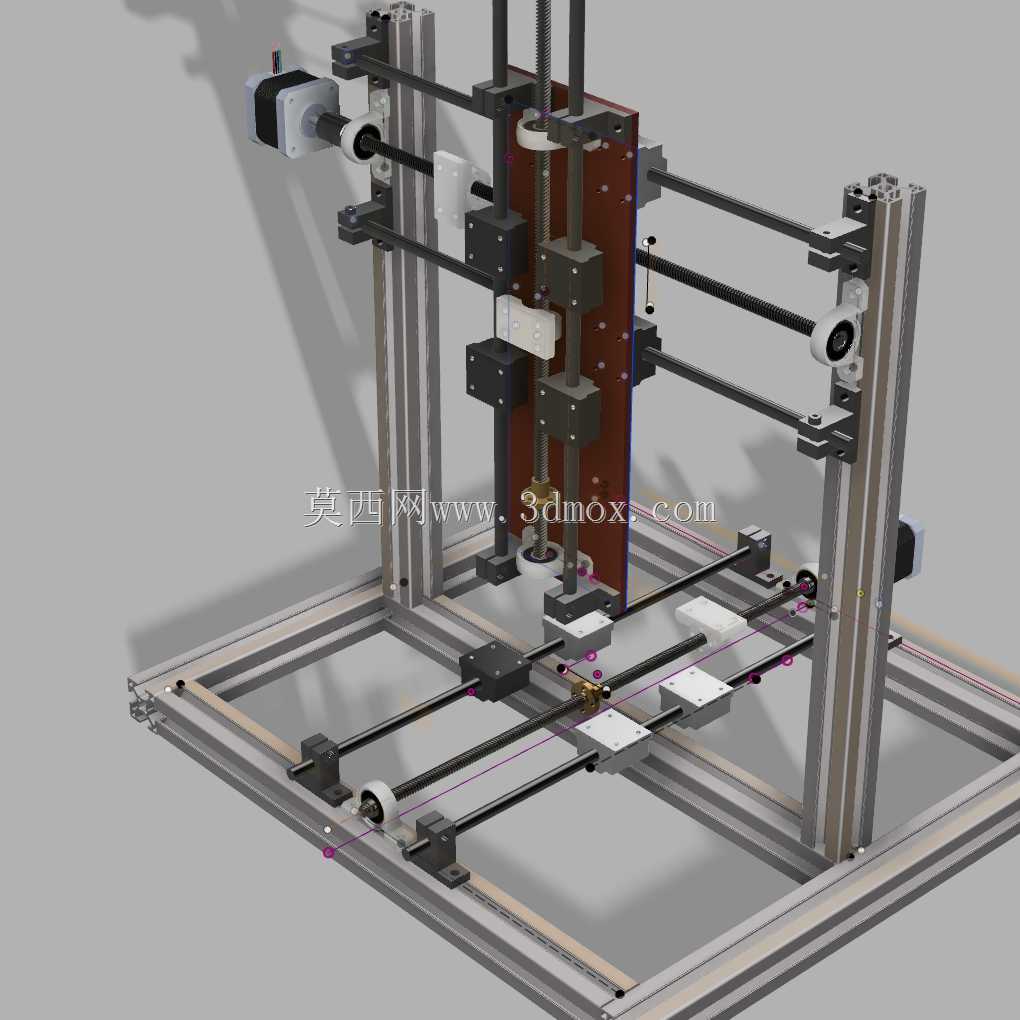

　　从运动布置看，X、Y、Z三个方向均通过光轴或直线导向件约束移动轨迹，配合丝杆类传动元件把旋转运动转换为滑台位移。横梁承担主轴模块的横向移动载荷，纵向导轨负责工作台面的前后进给，竖直方向则控制主轴抬刀与下刀深度。三轴交汇区域需要重点控制平行度和垂直度：若两侧导向件不同轴，滑台在行程末端会出现卡滞；若横梁与底座平面存在明显倾角，加工出的槽底或轮廓深度会沿行程方向产生偏差。建模时应把导轨安装面、丝杆支座、轴承座和滑块连接孔作为关键配合特征，避免只按外观杆件拼装而忽略装配约束。

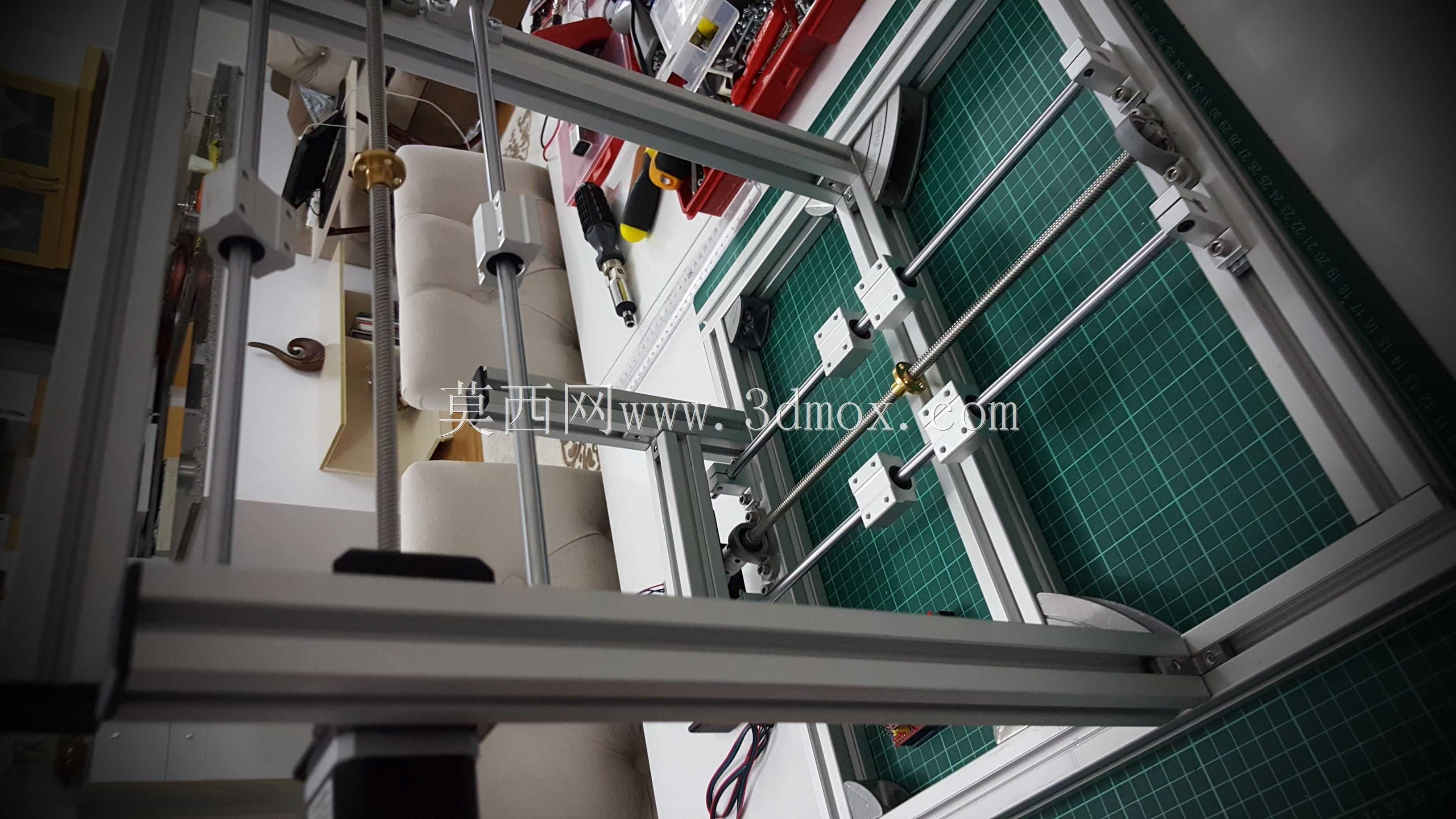

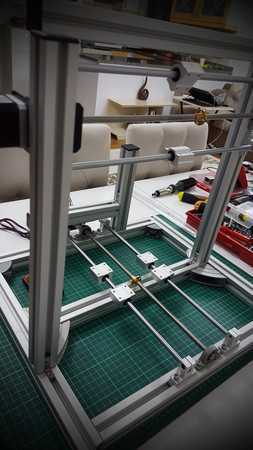

　　底座下方的绿色网格板区域可作为工件安放和对刀参考平面，实际使用中可加装夹具、垫板或废料板。机架四周保留了较宽的操作边界，主轴电机、联轴器和限位开关的位置都暴露在可视范围内，便于排查步进失步、丝杆背隙、线缆拖拽等问题。对于木质、塑料、亚克力、铝件等低到中等切削负载材料，这种结构能够满足平面雕刻、轮廓切割、钻孔和浅槽加工需求；若用于钢件或大吃刀量工况，则需要进一步加强横梁截面、缩短悬伸，并提高导轨与丝杆的规格。

　　设计思路上，该类设备并不追求大型加工中心的封闭刚性，而是在占地面积、拆装运输、成本控制和加工能力之间取得平衡。铝型材框架通过角件和端部连接件形成空间桁架，杆件主要承受弯曲和拉压载荷；移动部件尽量靠近导向支承布置，以降低偏置力矩。主轴安装板需要保留电机法兰孔、压紧槽和调节余量，Z轴滑台与螺母座之间应设置可靠定位面，防止高速往复运动中出现松动。线缆走向应沿固定端与运动端之间布置拖链或留足弯曲半径，避免折线在长期进给后磨损。

　　外形边界可按桌面设备规划，底座长宽需覆盖有效加工行程、导轨端部支座和驱动电机位置；高度方向除Z轴行程外，还要计入主轴夹持长度、刀具伸出量、工件厚度和抬刀安全间隙。安装时应将机架调平，使工作台面与刀具轴线保持稳定几何关系；地脚或底部支撑不宜过软，否则切削振动会通过框架放大，影响表面纹路和尺寸一致性。三维建模过程中，可先建立行程包络和刀具中心点，再反推导轨跨度、丝杆长度、滑块间距与型材截面，这样能更早发现运动干涉、维护空间不足和装夹冲突等问题。
