小型龙门式数控铣削加工设备结构

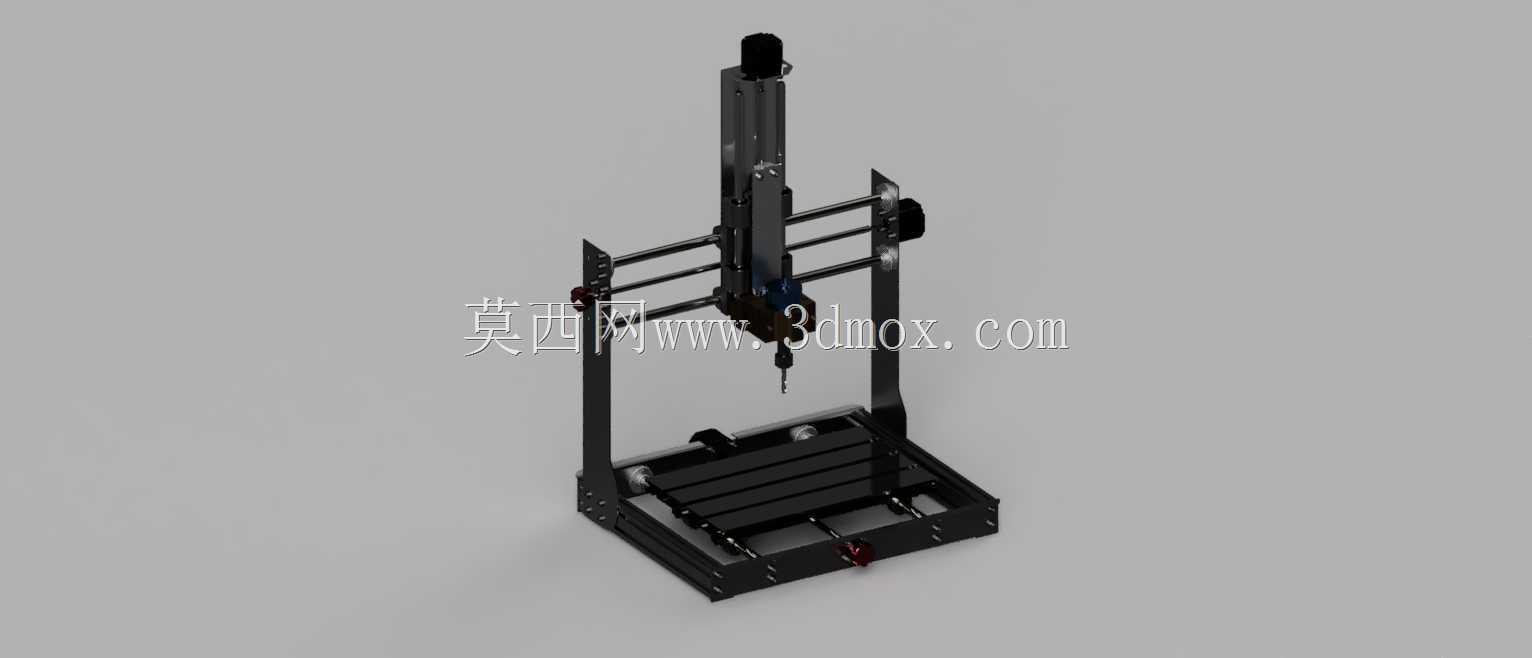

　　这套小型龙门式数控加工设备主要面向桌面级加工场景，结构形式借鉴常规立式数控铣床与轻型数控雕刻设备的布局，同时兼顾铣削加工与激光加工的扩展需求。设备底部采用框架式床身，工作台布置在下部区域，X向运动依托工作台两侧的导向与传动部件完成，Y向横梁跨装在两侧立架上，Z向滑枕沿横梁前端的导向结构上下移动，主轴执行件安装在Z向滑台下端，整体形成稳定的门式受力路径。

　　从实际使用场景看，该类设备适合小尺寸工件的轻切削加工，可完成软金属、非金属板材、工程塑料、木材、亚克力等材料的平面铣削、轮廓开槽、钻孔、雕刻以及简单型腔加工；在配置激光执行模块时，也可用于薄板切割、表面打标与刻蚀作业。相较于大型工业机床，它占地边界紧凑，能够放置在实训工位、小型工作室、产品打样间或教学实验台上，用于验证小型零件的加工路径、夹具布置和多工序联动逻辑。

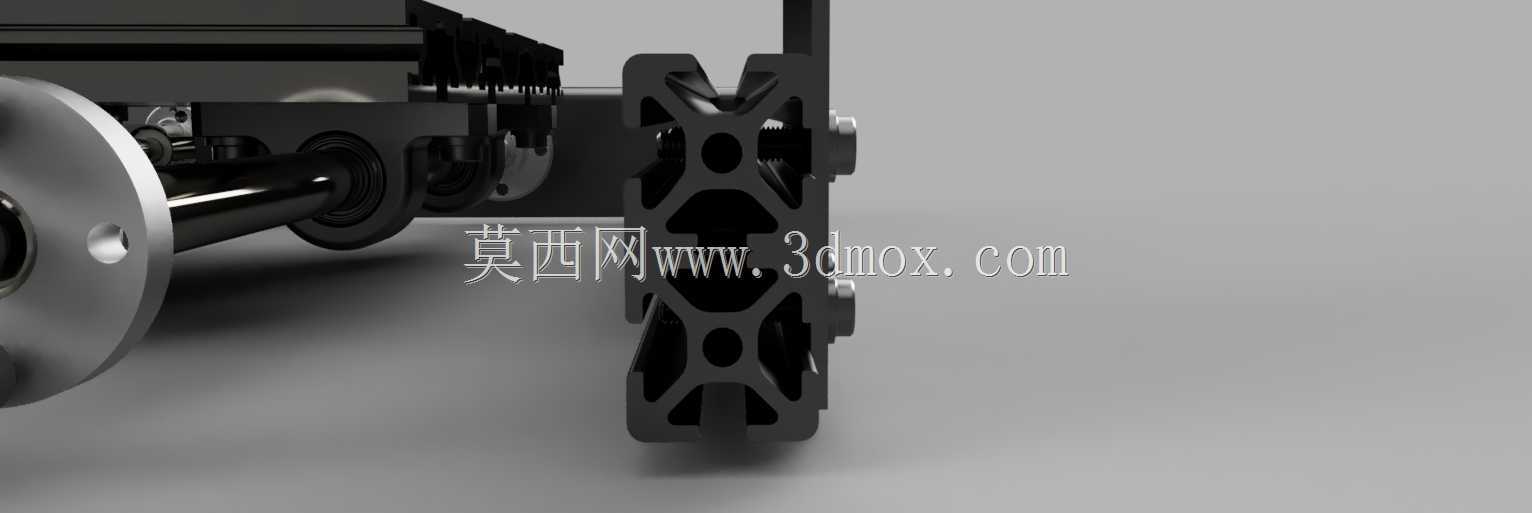

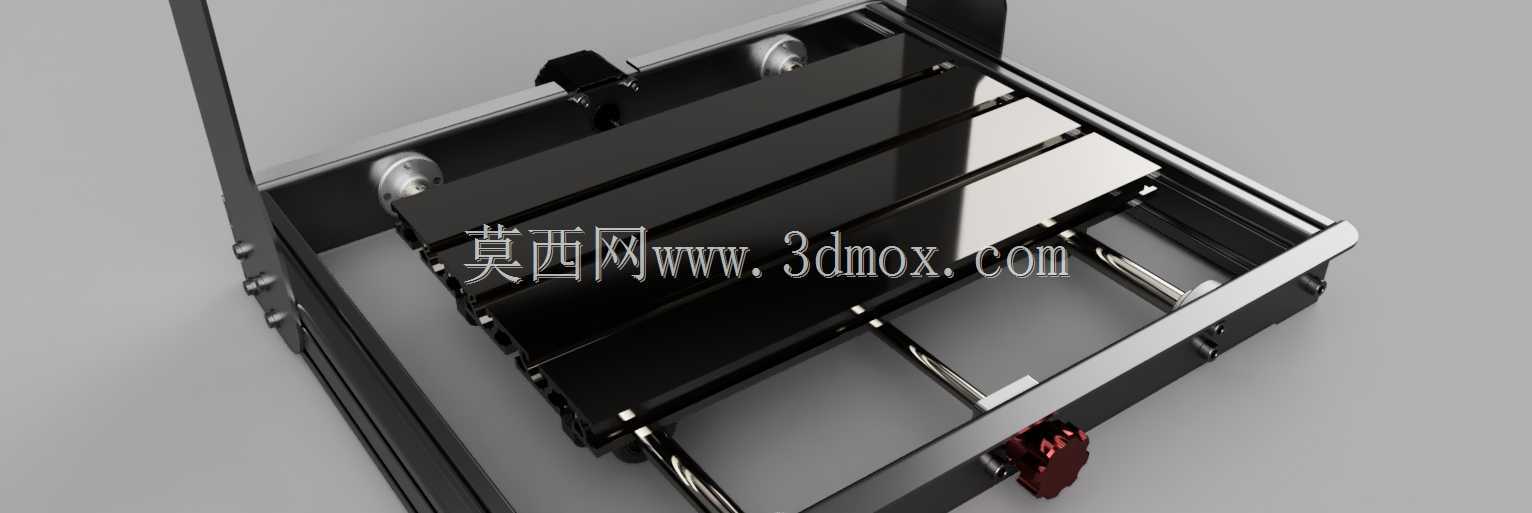

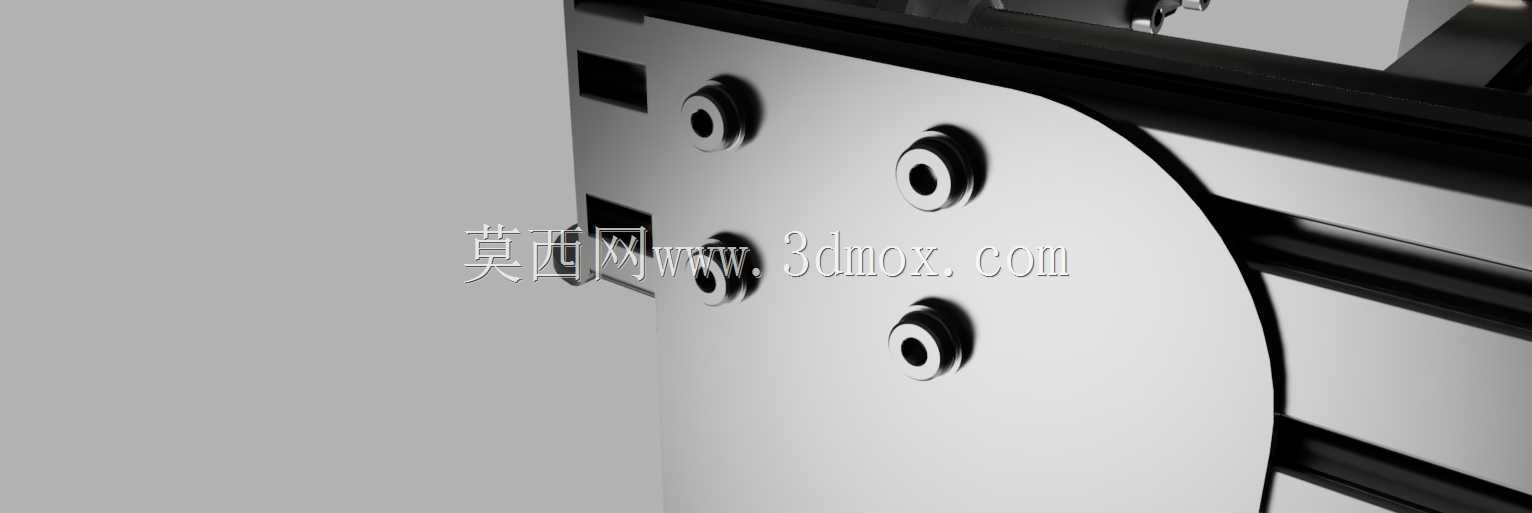

　　结构设计上，底部承载框架承担整机重量与加工反力，框架四周设置连接加强位置，保证底架在往复进给时不易产生明显扭转变形。工作台面采用平整安装面，便于通过压板、T型槽或简易夹具固定坯料；两侧立柱向上支撑横梁，立柱与底架之间的连接位置需要控制垂直度，否则会直接影响Z向运动与工作台面的正交精度。横梁作为Y向承载件，既要承受主轴箱重量，又要抵抗铣削过程中的侧向力，因此其截面和支撑跨距需要在轻量化与刚性之间取得平衡。

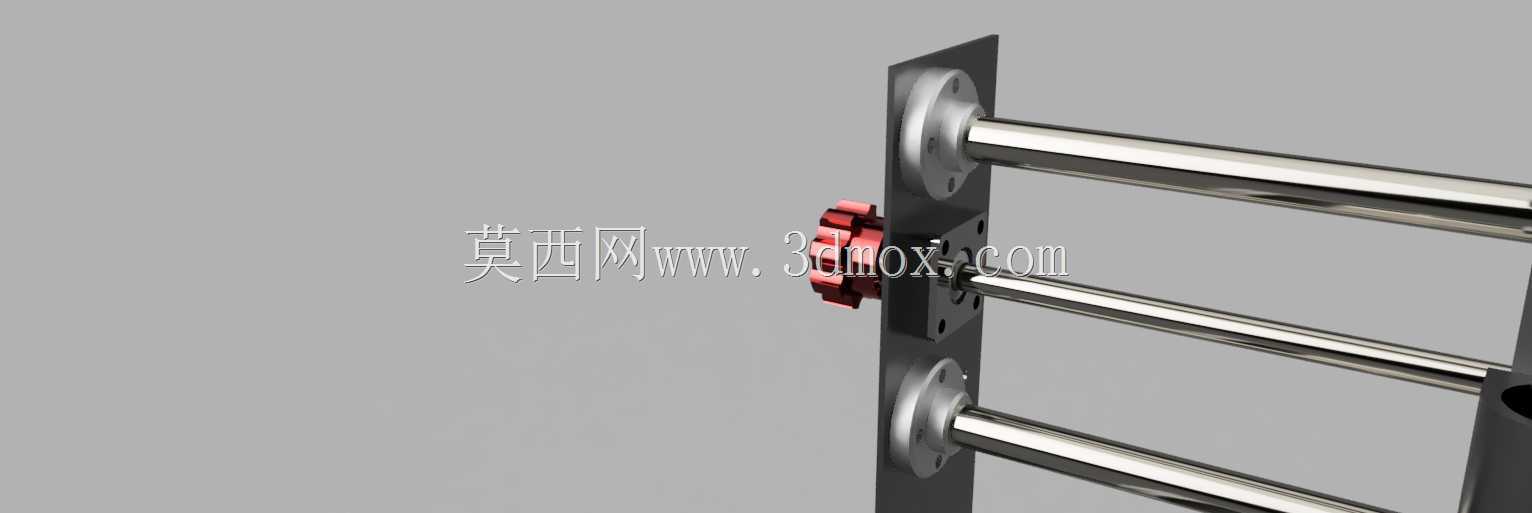

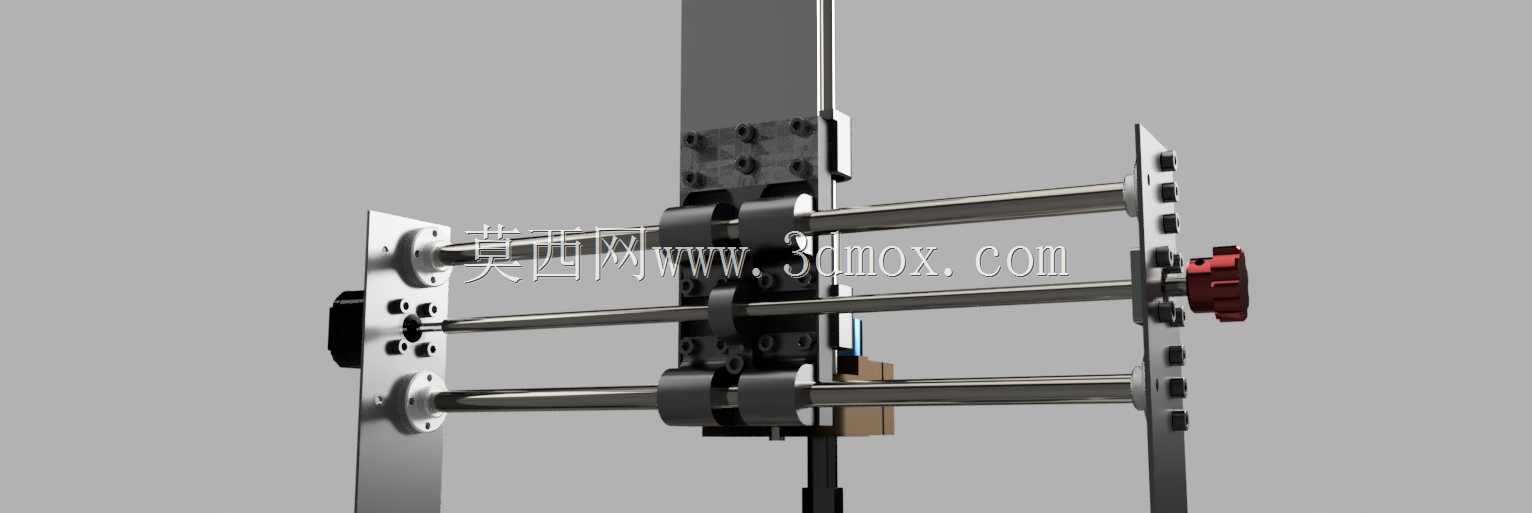

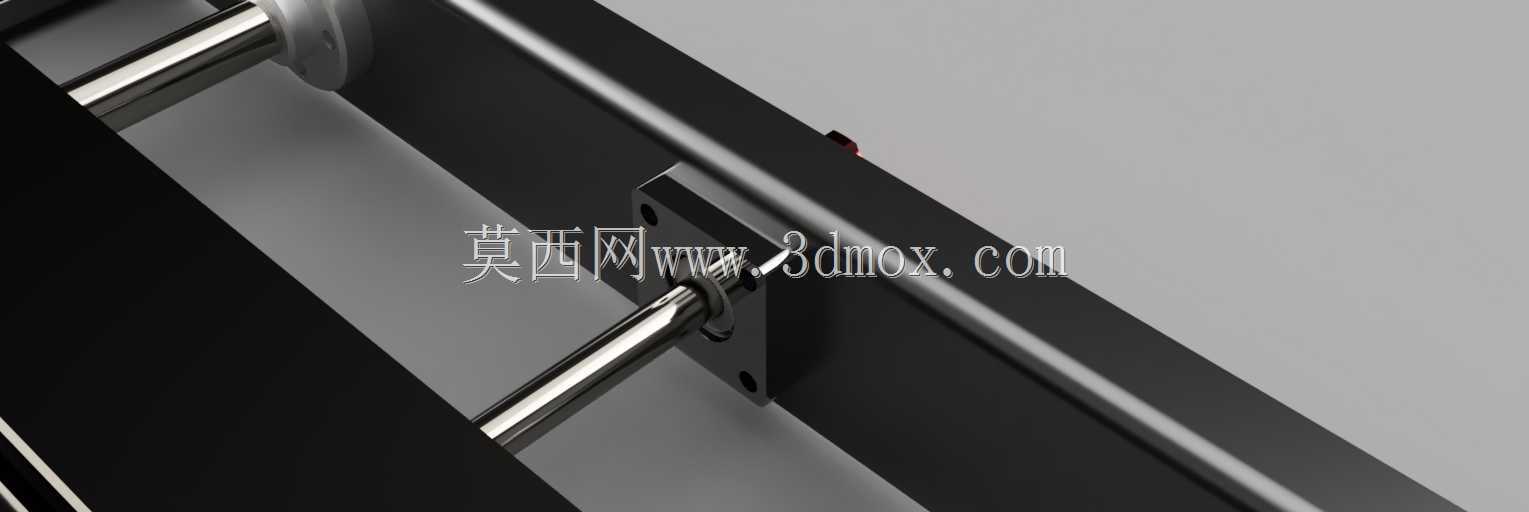

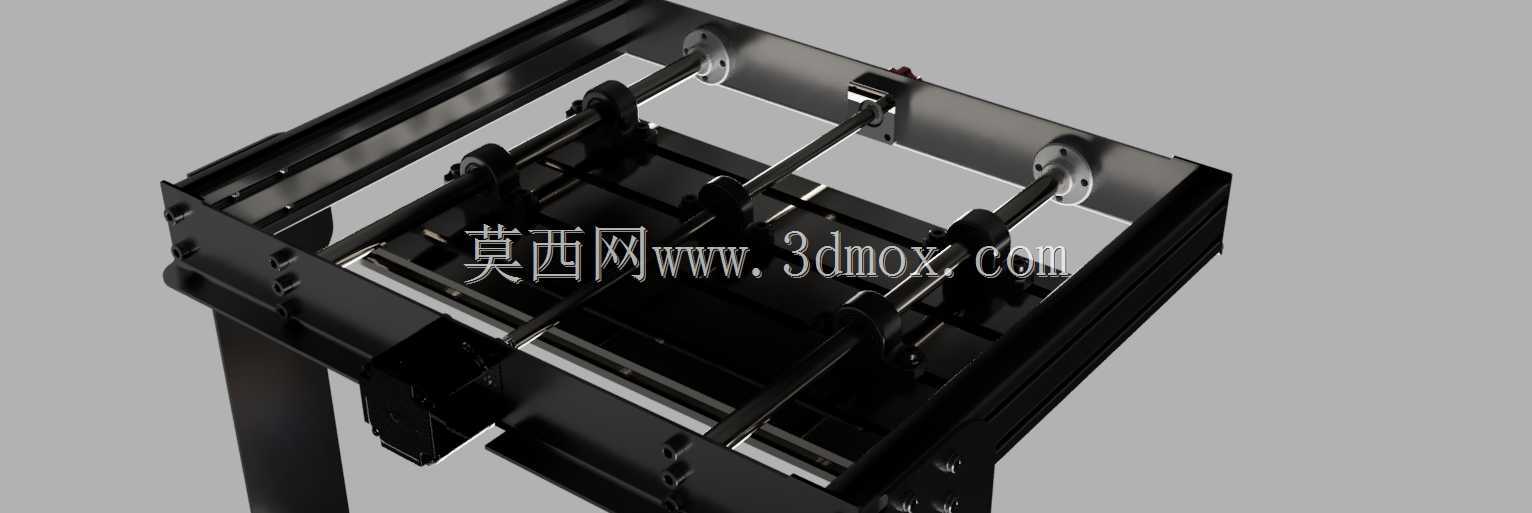

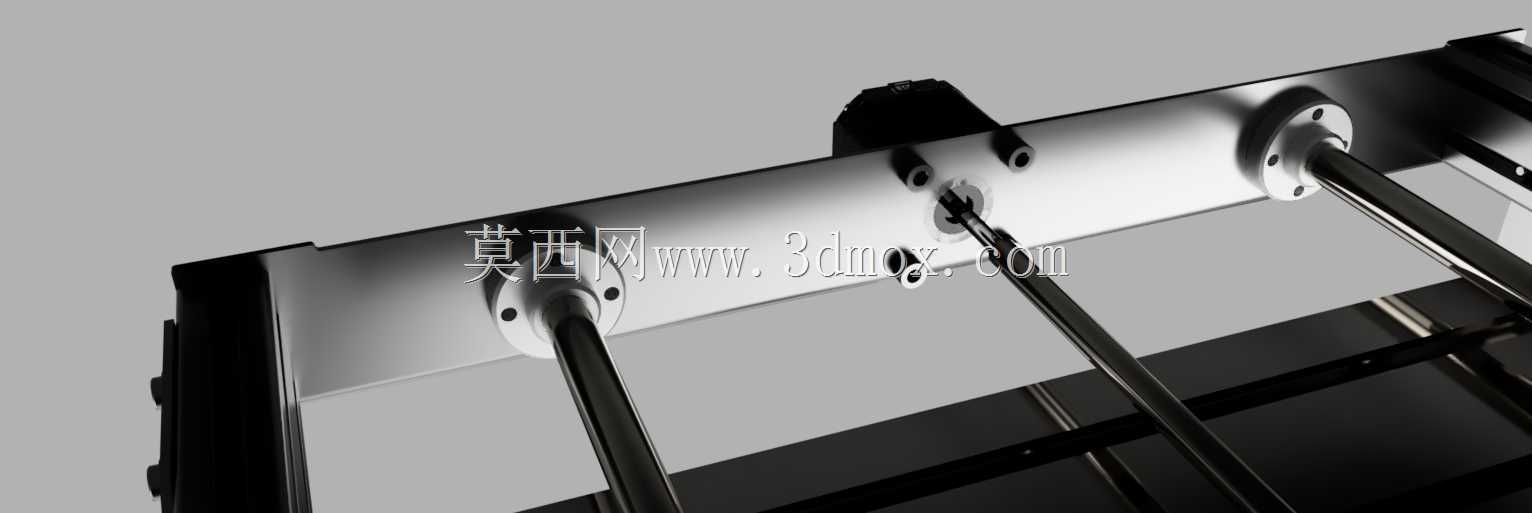

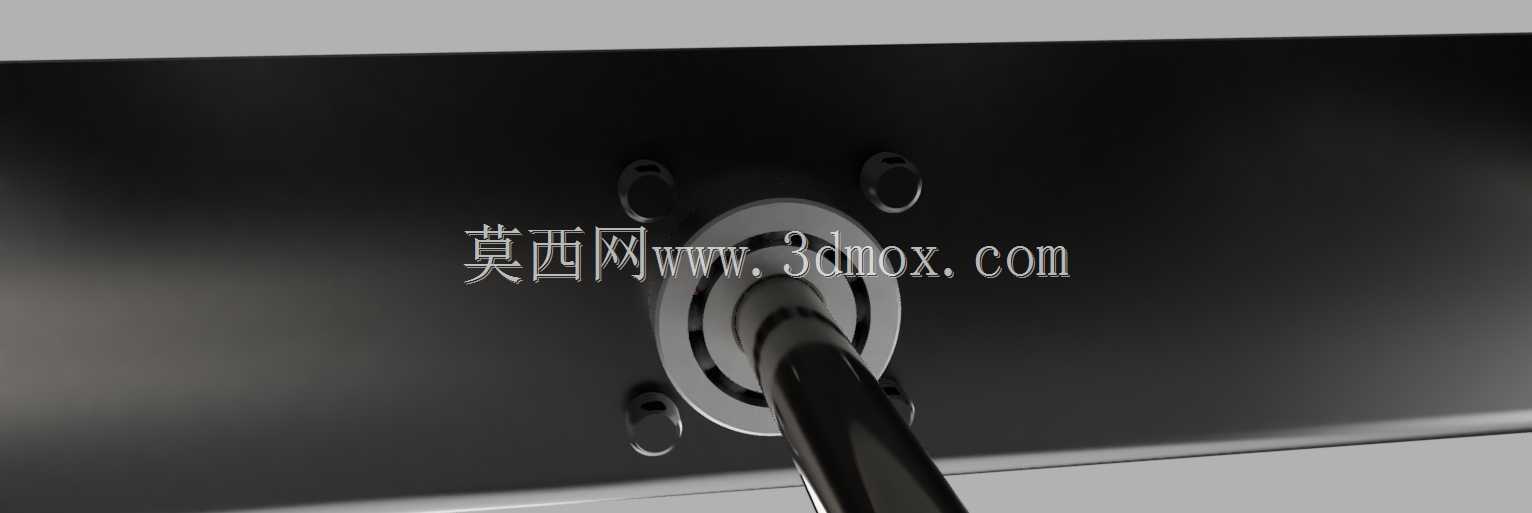

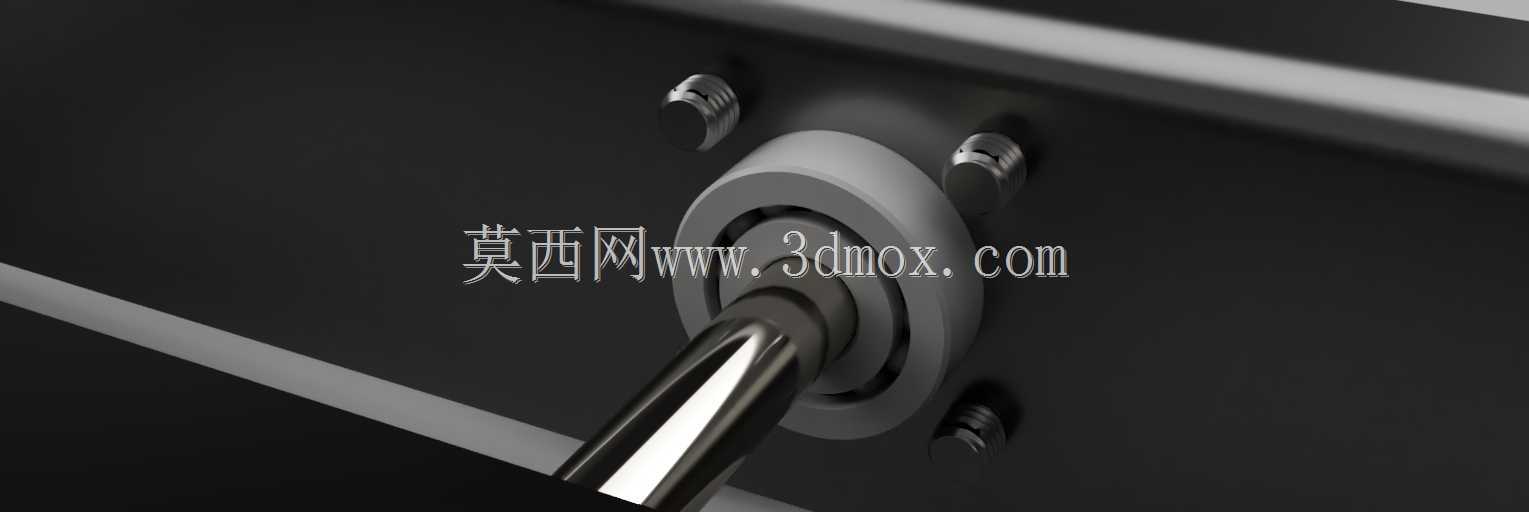

　　进给系统围绕三个直线轴展开。X轴布置在工作台下方或两侧，带动工件沿前后方向移动；Y轴沿横梁长度方向布置，带动Z向组件左右移动；Z轴负责主轴的升降进给，满足刀具接近工件、设定切深和抬刀避让的动作需求。各轴可通过直线导向件配合丝杠或同步传动件实现定位，导向件的平行度、丝杠支座的同轴度以及运动件的限位位置，都是装配时需要重点校核的内容。对于轻载桌面设备，传动方案通常优先考虑运行平顺性、维护便利性和低速进给稳定性；若承担金属铣削，则需要进一步提高导轨规格、丝杠预紧等级和框架刚性。

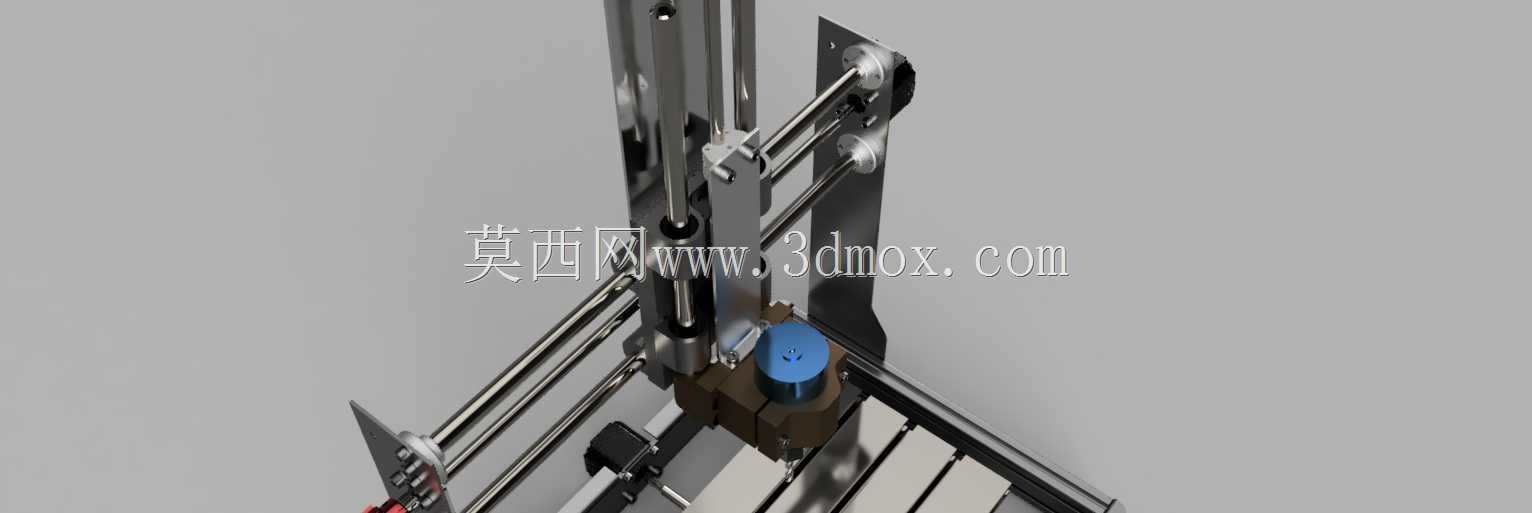

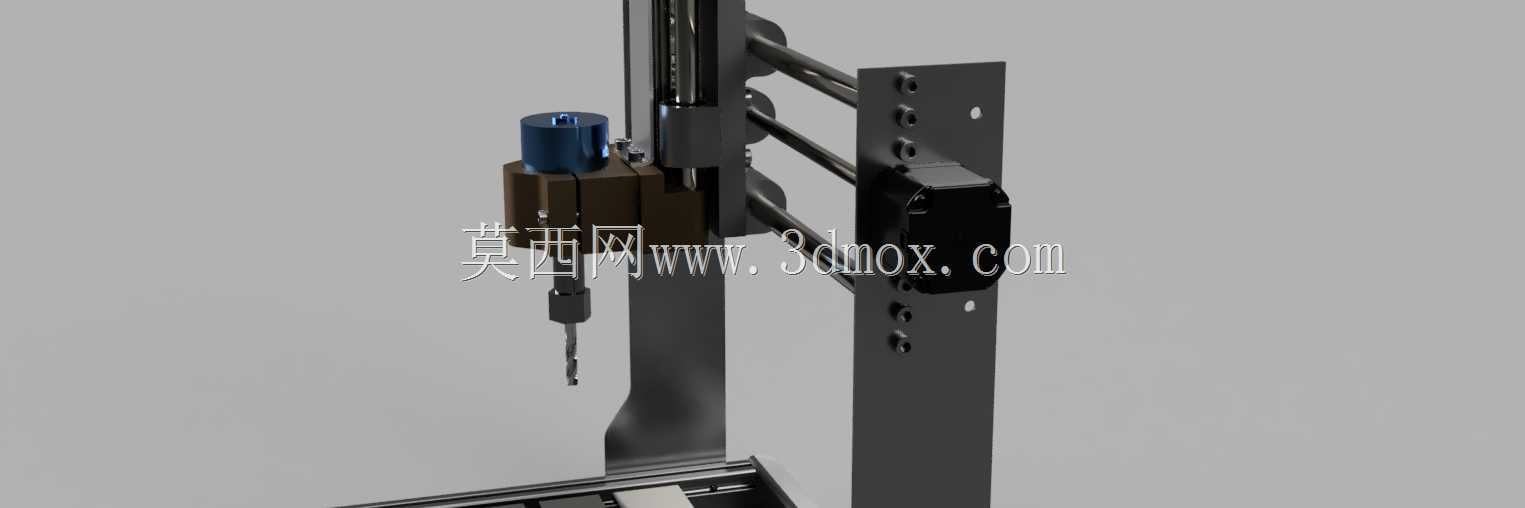

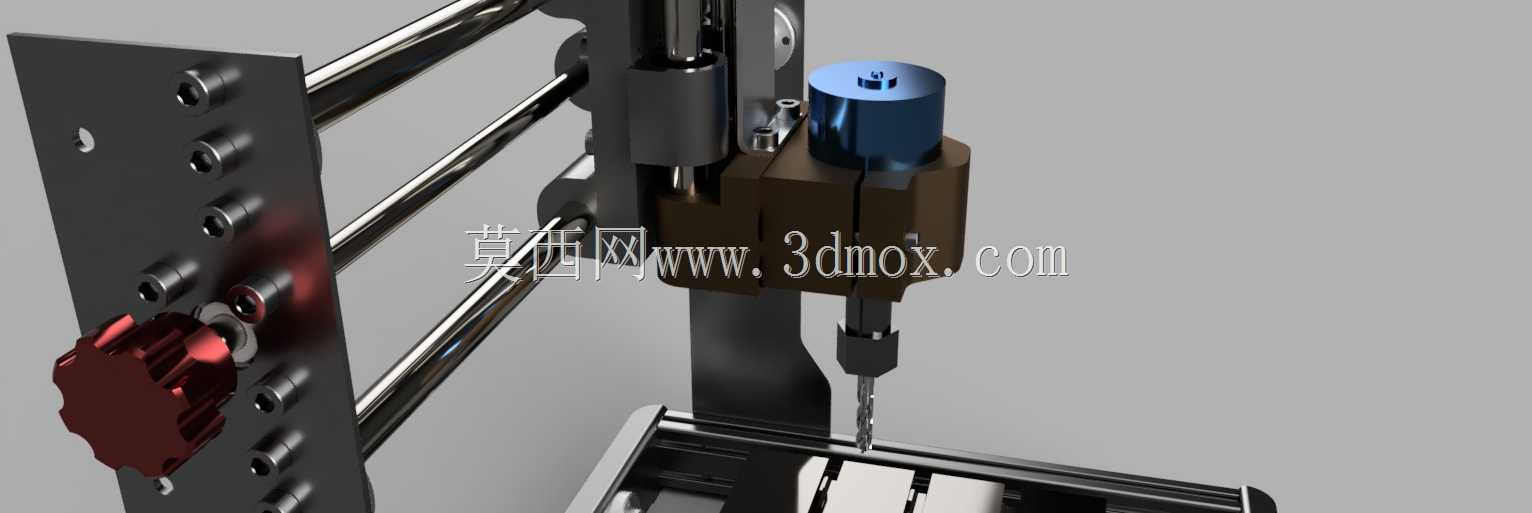

　　主轴单元位于Z轴滑台下部，刀具通过夹头装夹，主轴旋转提供切削速度。铣削工况下，主轴端面到工作台面的距离决定可加工工件的高度范围；Z向有效行程决定最大切深方向的动作空间；X、Y向行程则决定单次装夹可覆盖的工件平面尺寸。设备外形安装边界需要综合底架长宽、立柱高度、横梁外伸量、电机安装位置以及后部走线空间，布置现场时还应在左右和后侧预留维护、散热与操作距离，避免设备贴墙安装导致传动件调整不便。

　　激光扩展思路体现在执行末端的模块化配置上。同一三轴运动平台可通过更换或附加激光头，利用相同的坐标运动完成非接触加工。此时设计重点从切削刚性转向光路防护、焦距调节、烟尘排出和安全隔离，机床框架仍负责定位轨迹，执行模块则根据加工工艺切换。这样的布局使设备既能演示数控铣削的刀具进给逻辑，也能体现激光加工在薄材、复杂轮廓加工中的应用特点。

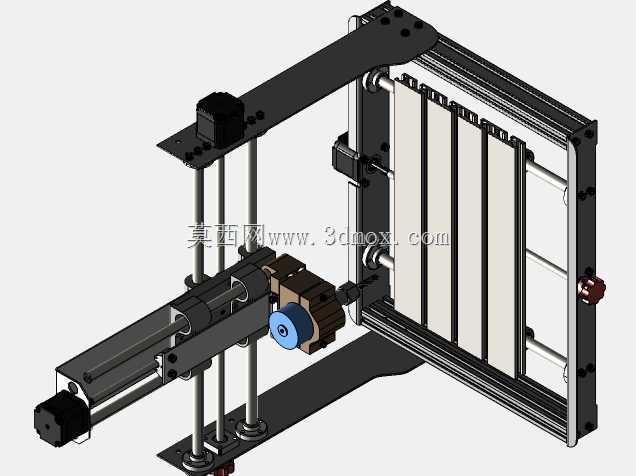

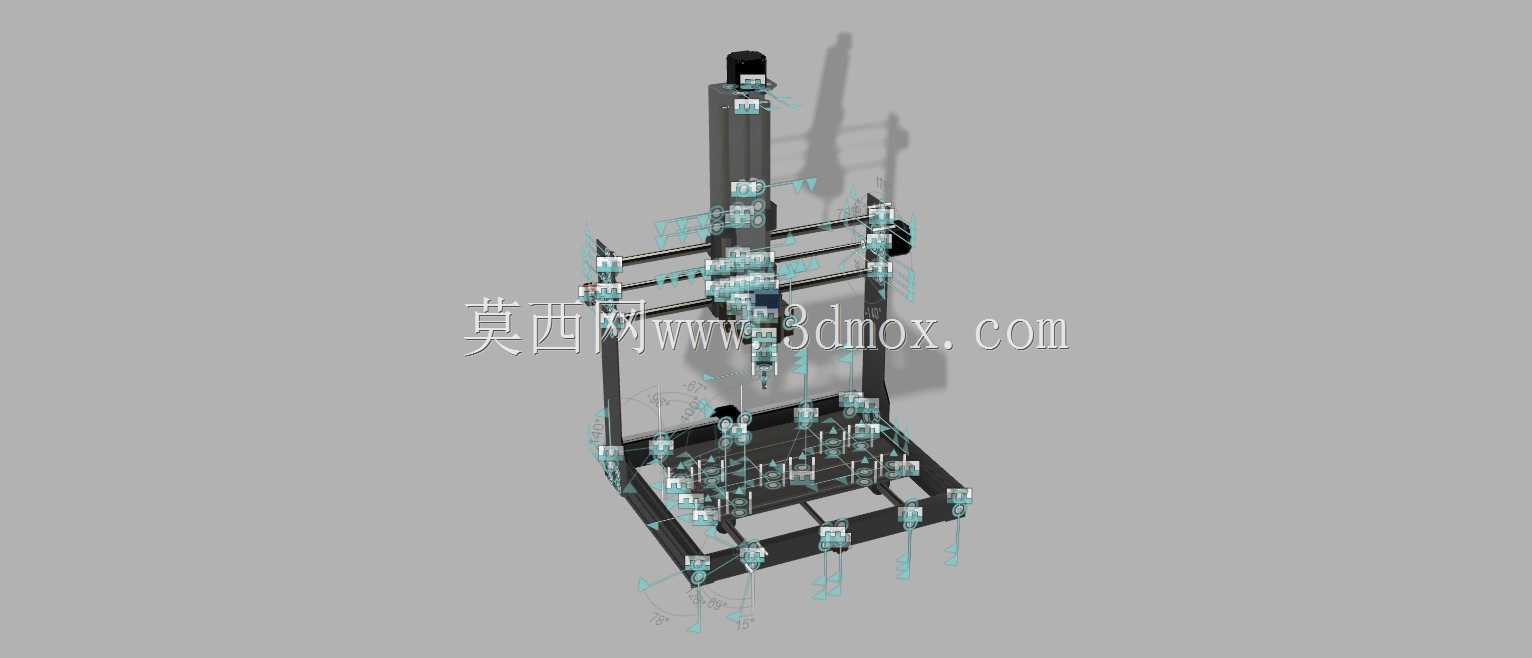

　　从建模角度看，整机结构可划分为底架、工作台、左右立柱、横梁、Y向滑座、Z向滑枕、主轴组件、驱动元件、限位件和外围防护等模块。各模块之间的装配关系应反映真实安装顺序：底架先找平，再安装立柱与横梁；导轨和传动件按基准面装配；运动滑座完成后再挂载主轴；最后检查行程极限、干涉区域和线缆走向。三维结构中需要特别关注主轴下端与工作台、夹具、工件之间的空间关系，以及滑座在极限位置时是否与立柱、电机或拖链发生碰撞。

　　该设备的工程价值在于用较紧凑的结构呈现了数控铣床的典型组成：承载框架保证刚度，直线轴完成定位，主轴提供切削动力，控制系统协调进给路径。对于结构设计人员，可借此分析轻型机床的刚度分配、行程布置和模块扩展；对于加工工艺人员，可用于评估小工件装夹、刀具接近性和多工艺切换；对于教学与实训场景，则能够直观展示三轴数控设备从本体结构到加工动作的完整关系。
