Openbuild数控设备Y轴安装承载板

　　这块Y轴承载板主要面向小型数控雕刻、桌面CNC切削以及开源运动控制机架的改装场景，属于直线进给轴上的核心过渡连接件。在整套设备里，它并不直接承担切削力的最终传导，而是把滑座、主轴夹具、拖链支架、限位触发件以及部分走线附件统一收拢到同一安装基准面上，再通过下方的滑块与直线导轨配合，随同步带或丝杠沿Y向完成往复进给。现场调试时，这类板件最容易被忽视的是平面度与孔位同轴度：如果板材翘曲，主轴装夹后会出现刀尖轨迹偏移，薄件铣削时深浅不一；若长槽与导轨走向存在偏角，滑块运行到行程中段就会出现卡滞，长期往复还会加剧导轨滚道的偏磨。

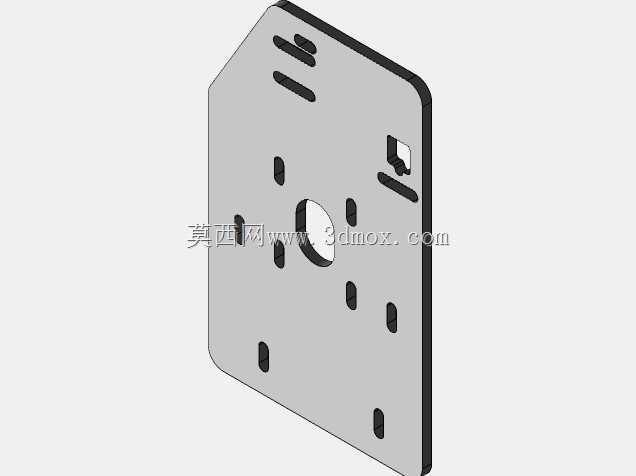

　　从结构布局来看，板体采用薄板铣切成型，边缘做了倒角过渡，既减少装配时的划手风险，也能降低板材应力集中。板面中部的大圆孔用于穿过主轴固定座的锁紧环或电机安装凸台，周边分布的多组小孔对应主轴夹具、螺母座以及传感器支架的固定点位；上方和侧部开设的长圆槽并非随意布置，而是留给装配阶段的微调余量——皮带张紧度、主轴对工件原点的同轴偏差、滑块与导轨的侧向间隙，都可以通过槽孔内的螺栓滑移来修正，不必在整机拼装时强行靠加工公差兜底。右上角的小方孔与短槽组合，用于固定限位开关或行程挡片，避免Y轴回零时机件硬冲撞座。

　　设计这类板件时，首先要锁定的是安装边界：板厚需要兼顾刚性与整机减重，太薄会在主轴高速铣削时产生谐振，太厚则增加运动部件惯量，拖累步进电机的加减速响应。板面孔位的排布要服从底层导轨的滑块孔距，同时避让同步带的运行空间，防止皮带在往复运动中摩擦板边。长槽的长度方向必须与进给调整方向一致，槽宽略大于固定螺栓直径，预留的调整量既要覆盖装配误差，也不能过大导致锁紧后出现滑移。板体左上角的切角用于避让机架立柱或拖链弯折半径，在Y轴运动到极限位置时，避免板件与型材立柱发生干涉。

　　实际应用中，这块板会随Y轴拖板全程参与进给动作，板面的所有安装孔都要承受主轴工作时的振动与往复加减速的剪切力，因此孔位周边不建议再做额外开槽削弱截面。装配时先将直线滑块预固定在板底，再整体扣到导轨上，往复推动全程无卡滞后再锁紧螺栓；主轴座穿过中心孔后，借助周边槽孔调整主轴与工作台面的垂直度，最后装入限位挡片确认软硬限位的触发位置。对于改装开源CNC机架的工程师而言，这块板的价值在于把分散的进给、装夹、检测功能整合到同一基准平面，减少多件拼接带来的累积误差，也让后期维护时的拆装校准更便于操作。
