无人机三发环面螺旋桨推进涵道支架

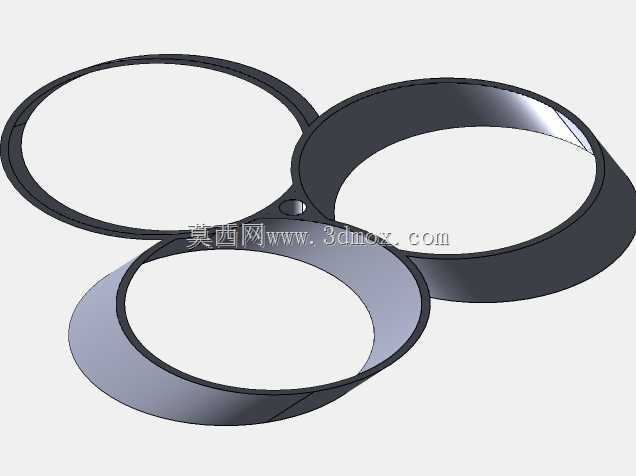

　　三发环面螺旋桨推进涵道支架面向小型多旋翼无人机、垂直起降验证机与室内低速飞行器的动力集成场景，主要承担螺旋桨叶尖防护、桨流约束、动力单元定位以及相邻旋翼安装基准统一的作用。结构采用三个环形涵道呈三角阵列布置的形式，环体之间通过窄幅连接臂汇交，在中心区域形成紧凑的安装交汇区，可用于布置电机座、走线槽、紧固件或机身承力接头。与裸露螺旋桨方案相比，环形侧壁能够限制桨尖涡向外扩散，降低叶尖与障碍物直接接触的风险，同时在近壁飞行、穿舱测试、教学演示和人员密集环境调试时提供更明确的安全边界。

　　从实际用途看，该件并不是独立产生推力的叶片，而是围绕环面螺旋桨工作特性设计的支撑与导流框架。每个圆环内部对应一副旋转桨，环壁沿轴向具有一定高度，能够把桨盘周围的气流组织成较稳定的轴向通道。三个环的中心距需要与桨径、电机外径和旋翼干涉范围共同确定：环内径应大于螺旋桨旋转包络，并保留叶尖与内壁的安全间隙；环外壁则构成整机宽度方向的主要边界。三角布局使三个推力点围绕整机重心分布，有利于在俯仰、滚转和偏航控制中形成多向力矩，也便于在样机阶段调整电机倾角、桨距和电调分配。

　　设计思路上，模型把薄壁涵道、连接臂和中心安装区作为一个连续承力体处理。环形侧壁采用等厚薄壁过渡，边缘保留圆滑倒角，避免3D打印或注塑成型时出现应力集中和翘曲。环与环相接的位置没有采用宽大封闭面板，而是保留较窄的材料桥接，这样既能维持三个涵道之间的相对位置，又不会过度遮挡桨盘进气区域。中心交汇区局部加厚，可承受电机启动、急停和姿态突变时传来的反复载荷；若用于实物制造，可在该区域嵌入金属衬套、螺母座或碳纤维加强片，以提高螺纹连接的耐久性。

　　外形尺寸与安装边界需要在整机布置中反复校核。单个涵道的轴向高度决定了螺旋桨上下方的气流通道长度，过高会增加重量和迎风阻力，过低则削弱叶尖防护与整流效果。三个环的外切轮廓决定无人机起降架、护罩和收纳空间的最小尺寸；连接臂宽度影响相邻桨流之间的干扰区，设计时应避免臂体伸入螺旋桨旋转圆柱面。电机安装面宜与环体轴线保持垂直，螺钉孔位置要兼顾电机法兰规格、桨盘中心和机身重心。若采用塑料打印，环壁厚度、打印方向和层间结合强度需重点检查；若采用碳纤维板切割或轻木复合工艺，则应在连接臂处增加抗扭补强。

　　在结构建模时，圆环曲面、侧壁拔模、连接臂圆角和中心座孔位需要保持参数关联，便于后续按不同桨径缩放。工程选型阶段还应结合整机重量估算单环推力裕度，检查三个涵道之间的气流耦合、电池仓布置、飞控安装方向以及起降支撑点。该结构尤其适合需要短距起降、低速悬停和高接触安全性的无人机平台，也可作为环面螺旋桨与传统开放式旋翼性能对比试验的承载框架。
