嵌入式电池容量电压监测显示装置

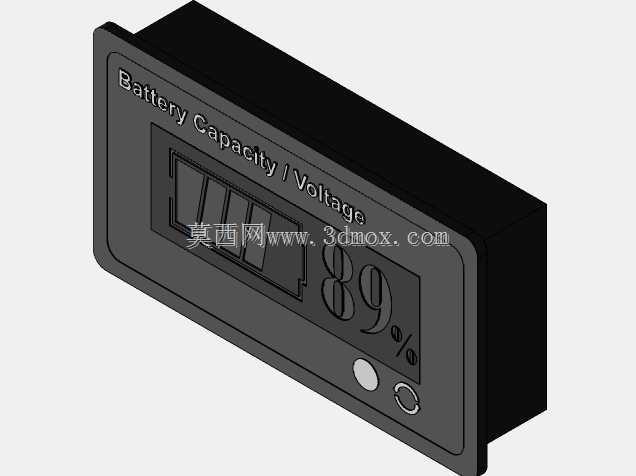

　　这款电池容量电压监测显示装置采用嵌入式面板安装结构，整体为黑色矩形壳体，正面集成液晶显示窗口、操作按键与状态标识，主要用于蓄电池组、储能电源、电动车供电系统以及直流设备的电量和电压实时监测。面板正面上方丝印“Battery Capacity / Voltage”字样，明确指示设备功能；液晶区域可同时呈现电池图形化电量格、百分比数值与电压相关信息，图中显示百分比为89%，便于运维人员快速判断电池剩余容量。面板下部设置圆形功能按键和电源/复位类标识，按键位置避开显示区，操作时不易遮挡读数。

　　从结构设计角度看，该装置的外形以薄型长方体为主，正面边框略宽于后部壳体，属于典型的卡扣式或螺柱压紧式面板安装方案。后部壳体可直接插入控制柜、配电箱、设备面板或电池仓预留矩形开孔中，前框贴合面板外表面，能够限制插入深度并形成整齐的安装边界。设计时需要重点控制前框外形尺寸、后部壳体宽度与高度、插入深度以及卡扣张开量，确保开孔尺寸与壳体公差匹配，避免装配后出现松动、间隙不均或面板受压变形。

　　显示窗口区域占据正面主要位置，窗口内侧预留液晶模块安装空间，周边需要考虑遮光、防尘和限位结构。黑色壳体不仅有利于降低环境反光，也能在工业柜面、车载设备和储能箱上形成统一的视觉风格。前面板的文字、符号和显示轮廓在建模时应保持清晰的层级关系：外壳作为基础实体，显示窗为下沉或透窗区域，按键为独立装配特征，背面则需预留电路板固定柱、接线避让区和线束出口。

　　在实际应用中，这类监测装置通常连接电池正负极采样线路，通过内部电路对直流电压进行采集，并依据预设电压区间换算电池容量百分比。它不承担大电流通断任务，而是作为人机交互和状态反馈部件，帮助用户判断蓄电池是否需要充电、是否存在过放风险以及供电系统是否稳定。对于铅酸蓄电池、锂电池组或备用电源系统，电压与剩余容量的直观显示能够减少盲目充放电，提高维护效率。

　　建模过程中应围绕装配关系展开：前壳与后壳可采用上下扣合或前后套合结构，内部容纳PCB、液晶片、导电斑马条或排针连接、按键轻触开关等元件；正面按键需要保留按压行程，按键帽与壳体孔之间设置合理间隙；显示窗背后应留出液晶模块厚度和定位筋，防止屏幕晃动；壳体侧壁可布置加强筋，以改善薄壁件成型后的刚性。若用于注塑生产，还需关注拔模斜度、壁厚均匀性、卡扣根部圆角和螺丝柱缩水风险。

　　安装边界方面，面板外露部分决定设备外观尺寸，后部插入深度决定柜内占用空间，接线区域则影响线束弯曲半径和维护距离。在成套设备布局时，应避免将该表贴紧靠发热元件，保证采样线走线短捷、极性明确；面板开孔周边需要有足够平面宽度，使前框能够完全覆盖开孔边缘；多块仪表并排安装时，还应预留手指操作和目视读取距离。

　　该三维结构适合用于电池监测模块外观验证、面板开孔设计、控制柜人机界面布置以及小型电子仪表装配教学。模型通过壳体、显示窗、按键、标识和安装边界的完整表达，能够直观反映嵌入式电量电压表从外形到内部空间约束的设计要点，为后续电路板适配、外壳加工和整机安装提供依据。
