三叶环形静音无人机螺旋桨保护环

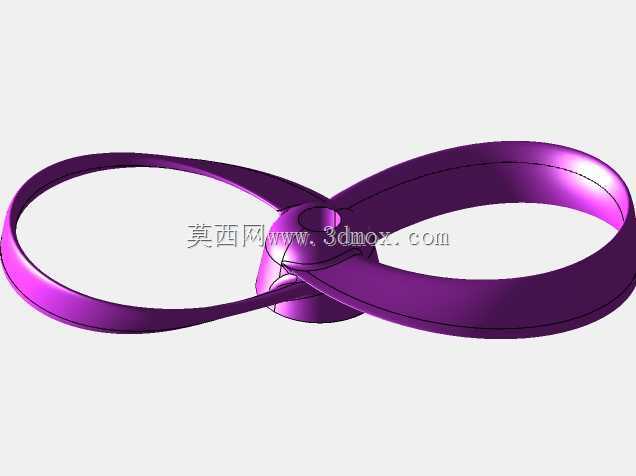

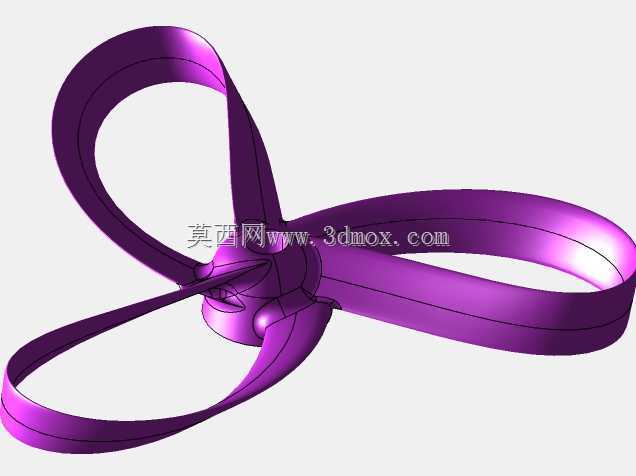

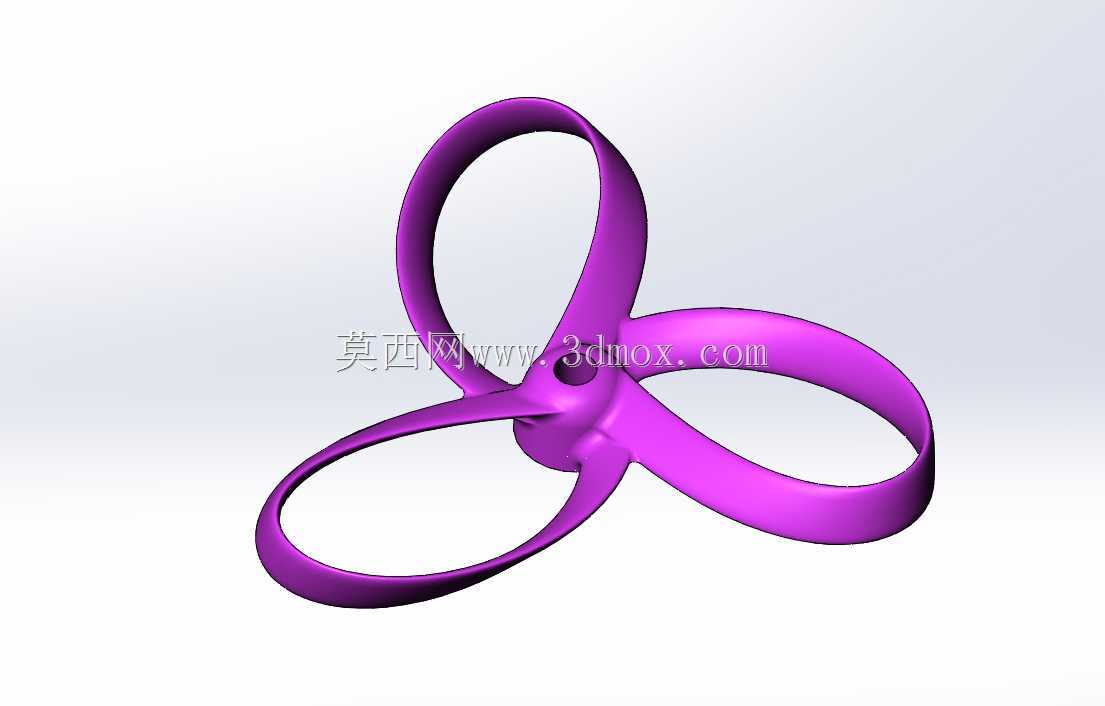

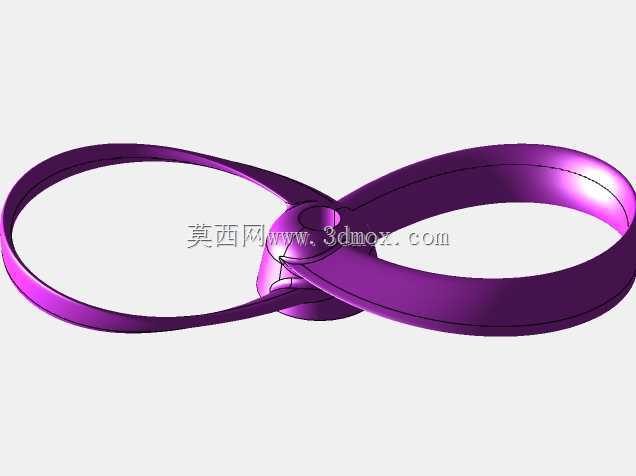

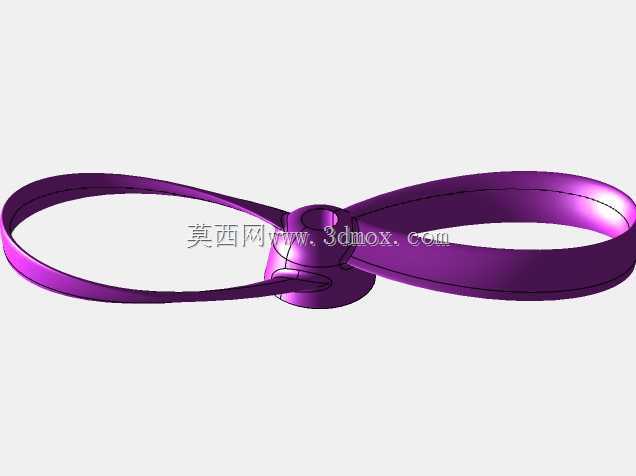

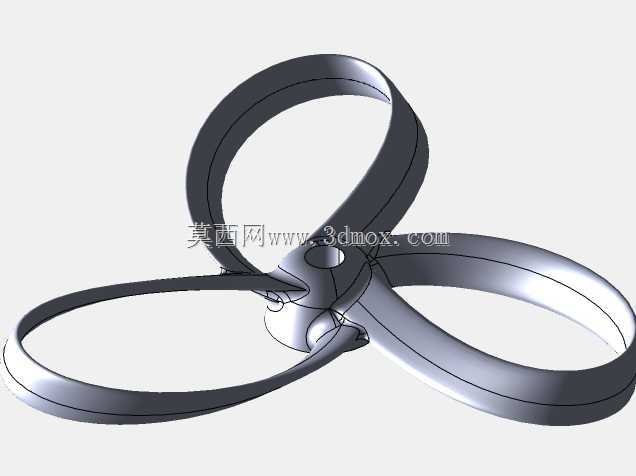

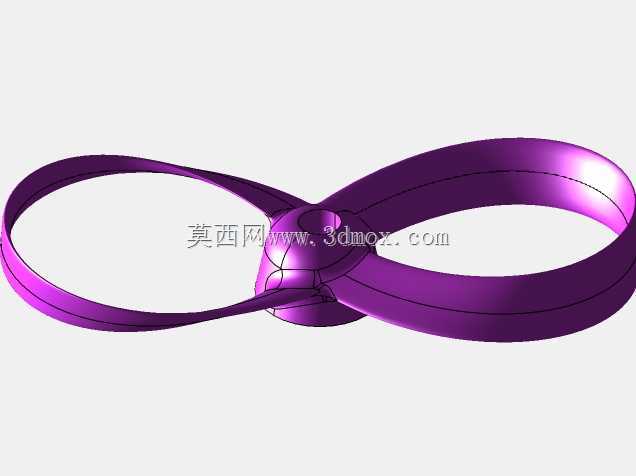

　　该结构属于小型旋翼飞行器的桨叶防护与气动一体化部件，核心形态为三瓣连续闭合环体，由中心轮毂向外延伸出三条平滑扭转的带状环臂，最终在外侧汇接成三个近似椭圆的封闭环，整体没有外露的尖锐桨尖。与传统独立桨叶加外置护栏的方案不同，这里把桨叶运动包络、碰撞承力路径和气流导向曲面合并到同一条连续曲面上，环带本身既限定旋翼扫掠边界，也在触墙、擦地或碰到人员时先于桨尖接触障碍物。

　　从使用场景看，这类结构主要面向室内巡检、教学演示、桌面实验和近距离航拍设备。飞行器在走廊、设备柜、管道夹层或人群附近飞行时，普通开放式螺旋桨容易因侧向触碰而失速、断桨或翻转；三叶环形结构在任意方位接触平面后，环面可沿墙面滑动，中心电机仍能维持部分升力，降低瞬间卡死带来的坠机风险。环体把高速旋转边缘包裹成连续钝边，也减少了裸露桨叶直接划伤皮肤或缠绕线缆的概率。

　　设计思路上，中心区域保留电机轴安装座，座体周围做加厚过渡，三条环臂按约120°均布，保证转动惯量对称。环臂截面不是简单圆管，而是沿周向逐渐扭转的窄带：靠近轮毂处承担扭矩传递，截面高度较大并与电机座形成圆角融合；向外展开后，带状曲面承担桨叶的推升作用，边缘厚度收薄以减小阻力；最外侧环段则强调抗冲击和维持形状，截面重新趋于均匀。连续闭环使每一段桨叶在末端相互连接，悬臂桨尖的自由振动被约束，有利于降低尖部涡流脱落产生的高频噪声。

　　气动方面，三瓣环面在旋转时形成沿环带分布的升力区，封闭外端能够抑制桨尖涡向外扩散，使气流更集中地向下通过中心区域。相比离散桨叶，环形边界会牺牲一部分极限效率，但换来更平稳的推力曲线和更低的触碰敏感性。对于载荷不大、重视安全与静音的小型飞行器，这种折算是合理的。曲面建模时需要重点控制环臂的扭转角、前后缘半径以及相邻环臂在中心座处的相贯关系，避免出现局部陡变导致应力集中或打印层间薄弱。

　　安装边界围绕中心电机座定义，轴向以电机轴孔为基准，环体上表面与电机安装面之间留出锁紧螺钉和电机外壳高度；径向尺寸由三个环的最大扫掠圆决定，装配到机架时，机臂末端不能侵入环体旋转包络，起落架也应位于环体下方投影之外或保持足够间隙。由于环带在旋转中同时产生升力和防护作用，机架重心应尽量靠近中心轮毂轴线，电机与座体之间需设置可靠的周向止转面，不能只靠螺钉夹紧承受持续扭矩。

　　制造与验证角度，该件适合轻量化一体成型，壁厚应沿受力路径变化：中心座和环臂根部取较厚尺寸，外环中段保持均匀薄壁，前后缘做圆角过渡。检测时不仅要看外观，还要校核静平衡，可在三瓣环的对应位置去料或补重；装机后应进行低速碰墙、草地擦地和侧向贴壁试验，观察环面变形、电机电流变化以及姿态恢复能力。维护时重点检查中心座裂纹、环臂表面发白或分层、外环碰撞后的圆度偏差；若任一闭环出现明显断裂，旋转对称性被破坏，就不应继续使用。
