Arduino开源主控开发板三维结构

　　这套三维结构围绕Arduino开源主控开发板展开，建模时没有把它当成单纯的电路板示意件，而是按照嵌入式控制硬件在设备装配中的真实使用状态来还原板体、接口、排针、安装孔和周边元件的空间关系。对于做小型自动化设备、教学实验平台、机器人样机和传感器采集装置的工程师来说，主控板并不是孤立存在的，它往往要固定在亚克力支架、金属底板、3D打印支座或电气安装板上，再与电源模块、驱动板、传感器线束和外壳发生干涉约束，因此模型重点保留了板边轮廓、孔位边界、接插件高度和顶部元件占用区域。

　　从实际用途看，这类主控板承担信号采集、逻辑控制、执行器驱动协调和外设通讯等任务，常见于步进电机控制试验台、机械臂教学样机、环境监测终端、智能小车、流水线检测工位以及非标设备的控制验证阶段。结构设计人员在整机布局时，需要提前判断USB接口插拔空间、直流电源插座朝向、排针接线弯曲半径以及板卡与金属框架之间的绝缘距离。模型将这些容易在装配后期被忽略的细节以实体方式表达出来，便于在三维环境中直接检查线束走向和维护操作空间，而不是等实物到场后才发现接口被立柱遮挡或者固定孔与支架不匹配。

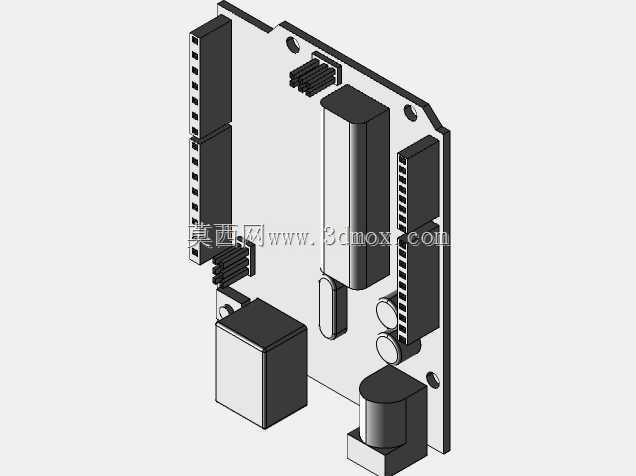

　　外形处理上，板体采用矩形PCB的典型布局思路，四个角部安装孔承担主要固定边界，孔位与板边之间留出足够的支撑距离，避免锁紧时压迫板边线路。板面两侧的排针区域按照插接方向建立高度，能够反映杜邦线、扩展板和传感器模块叠装时的垂直占用。USB接口、电源接口和辅助连接器位于板边，建模时保留了接口外侧的插拔余量，这对外壳开孔和检修门位置判断很关键。板上微控制器、稳压芯片、电容、电阻、晶振、指示灯和按键等元件按照疏密关系布置，既体现电子硬件的识别特征，也为热区避让、壳体内部高度限制和灌胶防护方案提供参考。

　　设计思路上，模型没有追求无意义的细碎纹理，而是把结构工程师最关心的安装边界和装配关系放在首位。板卡厚度、元件最高轮廓、排针伸出长度和接口外凸尺寸共同构成设备内部的包络体。将该模型放入整机总成后，可以直接进行干涉检查：上方若叠加扩展板，需要确认最高电容或插座是否顶住外壳；下方若贴近金属安装板，应增加绝缘柱或垫片；侧向布线时，要给USB插头和电源插头保留手指操作空间；多板并排安装时，还要考虑排针线束向外分叉后的宽度。

　　在教学和原型开发场景中，该结构还可用于搭建固定工装、防护外壳和桌面实验台。通过三维装配，能够把主控板、面包板、继电器模块、电机驱动模块和传感器支架统一到同一坐标系里，检查螺丝、铜柱、扎带和线槽的位置。对于需要做钣金罩壳或注塑外壳的项目，板卡模型可以作为内部电子件参考，帮助确定开孔、散热槽、指示灯观察窗和接口避让口。整体来看，这份结构把开源主控板从二维电气资料转化为可参与空间布局的机械对象，适合在设备概念设计、安装板排布、线束规划和外壳设计中作为校核依据。
