电动竞技卡丁车整车结构设计

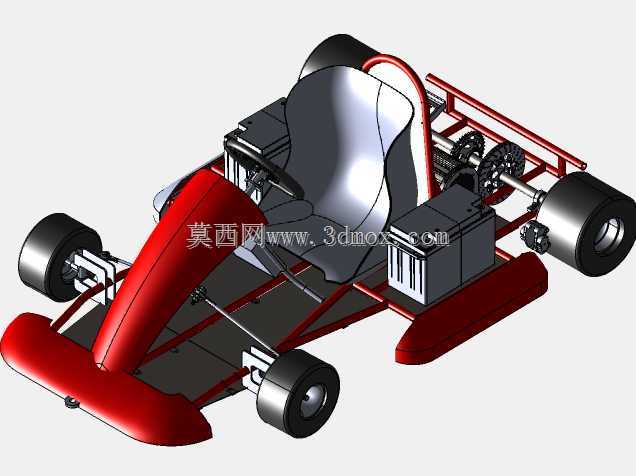

　　这套电动卡丁车三维结构方案面向小型休闲赛车、场地游乐设备以及校园机械创新实训场景搭建，整车采用后置后驱的动力布局，车架主体为钢管焊接式空间桁架结构，在保证扭转刚度的前提下尽可能控制整备质量，适配室内外封闭赛道的低速竞技、亲子游乐体验以及车辆工程专业的底盘结构教学演示需求。

　　从安装边界来看，整车外轮廓围绕小型单人驾乘空间布置，前轮轮距略窄于后轮，轴距适配普通成年人坐姿，车身最低点预留足够离地间隙，避免赛道小幅起伏、路肩剐蹭底盘；前部红色覆盖件为流线型前鼻与前防撞缓冲结构，两侧延伸出侧踏板，既作为驾乘人员上下车的踩踏支撑，也在低速碰撞时承担侧面防护作用。车架四周的红色防滚桁架沿座椅后侧向上延伸，形成环绕驾乘人员头部的防护边界，在侧翻工况下可预留足够生存空间，符合场地休闲卡丁车的基础安全设计逻辑。

　　动力与传动部分采用后置双电池组对称布置的方案，两块储能箱体分别安置在座椅两侧的车架低位区域，一方面平衡整车前后轴配重，另一方面降低整车质心，提升过弯时的侧倾稳定性。后轮轴端集成驱动电机与链传动减速机构，动力经链轮传递至后轮差速轴，传动链路短、结构外露便于维护，场地运营方日常检查链条张紧度、更换磨损链轮时无需大面积拆解覆盖件。转向系统采用前置齿轮齿条式结构，转向柱从方向盘位置向前延伸连接两侧转向节，转向拉杆长度可调，装配阶段可通过调整拉杆长度设定前轮前束参数，匹配不同场地的转向手感需求。

　　行走系统部分，四个车轮均采用小尺寸宽胎设计，轮毂与轮胎的配合边界在建模阶段完整还原，前轮转向节与主销的配合角度预留了主销后倾、内倾的安装公差，保证车辆直线行驶的回正性能；后轮轴承座直接固定在桁架车架的后轴安装梁上，轴承选型匹配整车满载工况下的径向载荷，链条传动带来的冲击载荷也在轴承座的加强筋结构中做了对应补强。座椅为一体式曲面造型，贴合人体背部与臀部曲线，安装位置可通过车架上的预留安装孔前后调整，适配不同身高驾乘人员的腿部空间需求。

　　设计过程中优先考虑了场地运营的拆装维护需求：所有覆盖件均采用螺栓连接而非永久焊接，磕碰损坏后可单独更换前鼻、侧护板等外观件；电池组的安装托架预留快拆空间，充电或更换电池时无需拆解车架主体；方向盘、座椅等接触部件的安装位置均设置调节余量，在三维建模阶段就完成了相邻部件的间隙校核，避免转向过程中方向盘与腿部、车身覆盖件发生运动干涉。整车各系统的装配关系完整呈现，从钢管车架的分段焊接节点、传动链轮的啮合位置，到线束的布置走向预留空间，都在模型中做了对应体现，结构设计人员可在此基础上调整轴距、轮距参数，衍生出适配不同场地规格的休闲赛车方案，也可作为底盘传动、悬架转向系统教学的直观演示载体。
