乘用车辆后侧车门钣金结构造型设计

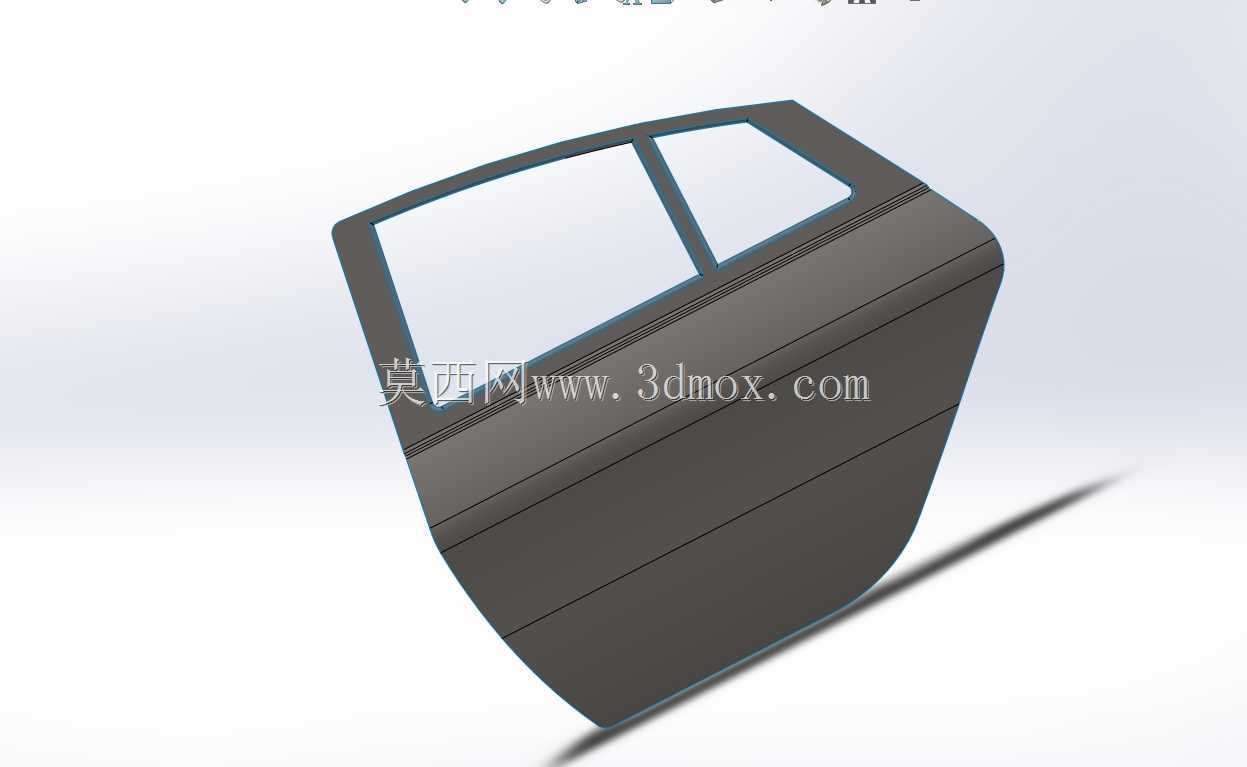

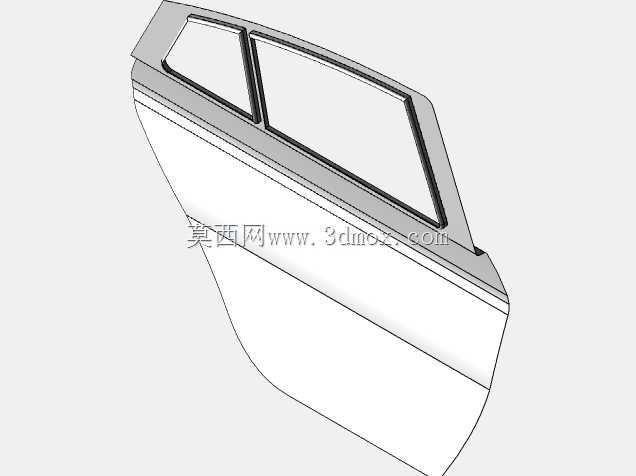

　　在整车白车身开发流程中，车门属于开闭件模块里匹配约束最多、人机与密封要求叠加最密集的部件之一，这套后侧车门的三维结构围绕四门乘用车型的后排乘员进出需求搭建，整体外覆盖件延续车身侧围的型面走势，窗框区域做了分体式玻璃开口划分，后侧固定小三角窗与后排升降玻璃的边界通过窗框加强筋明确分隔，既规避了整块大玻璃升降过程中的悬臂形变问题，也让后排侧窗的视野分区更贴合乘坐时的视线高度。

　　从实际装车场景来看，后侧车门需要同时兼顾侧面碰撞传力、高速行驶密封隔振、日常开关门耐久、内饰附件挂载这几项核心功能。外板的型面并非单一光滑曲面，沿车门高度方向布置的几道横向冲压棱线，一方面是外观造型的特征筋，另一方面能够大幅提升薄钢板外板的抗凹刚度，减少日常使用中轻微按压、邻车开门磕碰产生的凹陷变形。车门整体的轮廓边界完全按照车身侧围的门洞止口进行匹配，前侧边缘预留铰链安装面与限位器固定点位，后侧边缘对应门锁扣的啮合位置，上下边界分别贴合车顶侧梁与门槛梁的配合面，安装时铰链轴线的倾角需要在数模中提前校核，保证车门开启到最大角度时，前端边角不会与翼子板、A柱下护板发生运动干涉。

　　结构设计阶段最先敲定的是玻璃升降的运动路径，窗框的两道竖向导槽分别约束升降玻璃的前后侧边，玻璃下降行程需要完全隐藏在车门内腔的下半区域，因此门体内腔的宽度、深度都要给玻璃托架、升降器臂、升降电机预留出足够的运动空间，同时还要避开内侧防撞梁的布置位置。车门内腔横向布置的管状防撞梁两端搭接在车门前后端的加强板上，侧面碰撞发生时能够将撞击力快速传递到车身A柱、B柱以及门槛的传力通道上，避免外力直接侵入乘员舱。

　　密封系统的安装边界在数模中也做了分层预留：窗框周边的一圈导槽用来夹持玻璃，实现玻璃关闭后的周圈密封；车门内板周边的整圈止口用来安装门洞密封条，密封条压缩量控制在合理区间，既可以阻断雨水、灰尘渗入车内，也能抵消车辆行驶过程中车身扭转带来的车门与侧围之间的相对位移。门体下半部分的内板上预留了多个安装过孔与凸焊螺母点位，分别用于固定车门内饰板、扬声器、门锁总成、玻璃升降器、防水膜以及线束卡扣，所有开孔位置都要避开防水膜的粘贴平面，防止雨水顺着安装缝隙渗入内饰区域。

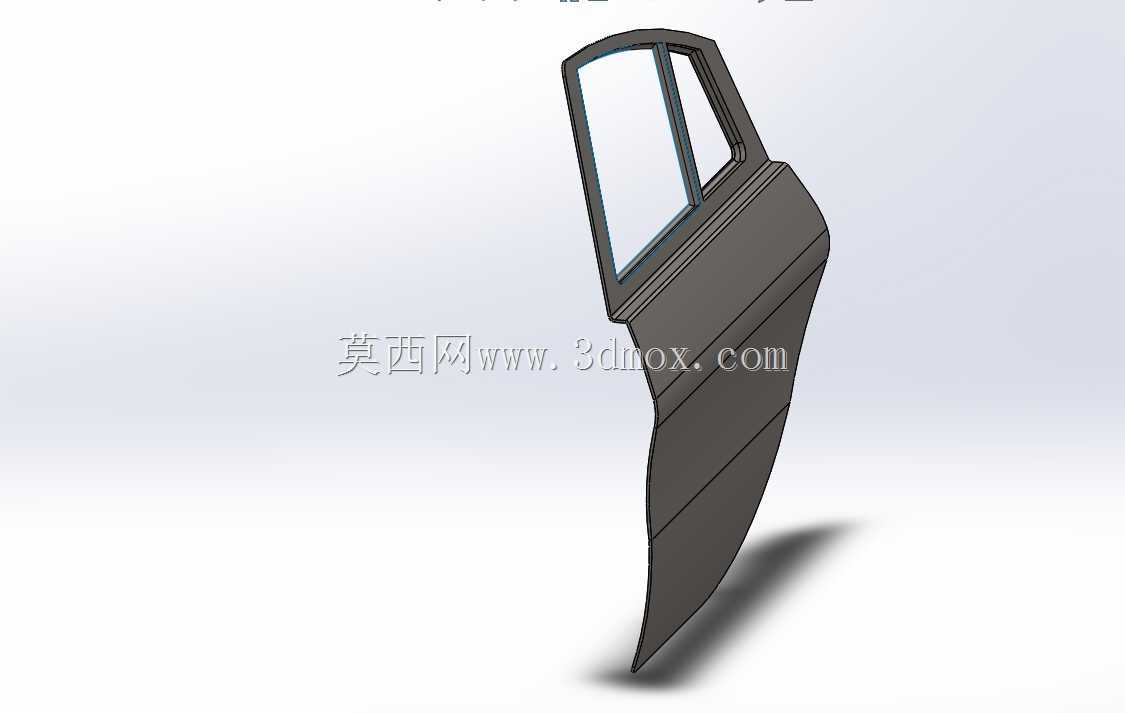

　　造型层面后侧车门的外轮廓采用上窄下宽的楔形走势，上部窗框收窄以贴合车顶溜背线条，下部门体向外微张，既给车内门板扶手、储物槽留出了布置厚度，也让车轮拱的避让曲面能够自然过渡到门体后下角，避免车辆满载颠簸时轮胎与车门下沿发生剐蹭。数模搭建过程中还同步校核了车门全开、半开、全关三个状态下的周边间隙：全关状态下车门外板与侧围、前后车门之间的面差与缝隙保持均匀，开启最大角度时车门后端边角与B柱、前排座椅外侧的安全距离满足人机要求，不会出现乘员上下车时腿部磕碰门角的问题。整套门体的结构拆分也兼顾了冲压工艺可行性，外板拉延深度控制在板材成型极限范围内，内板的各个加强凸台深度逐级过渡，减少冲压过程中出现开裂、起皱的风险。
