皮卡汀尼导轨刺刀座转接锁紧结构

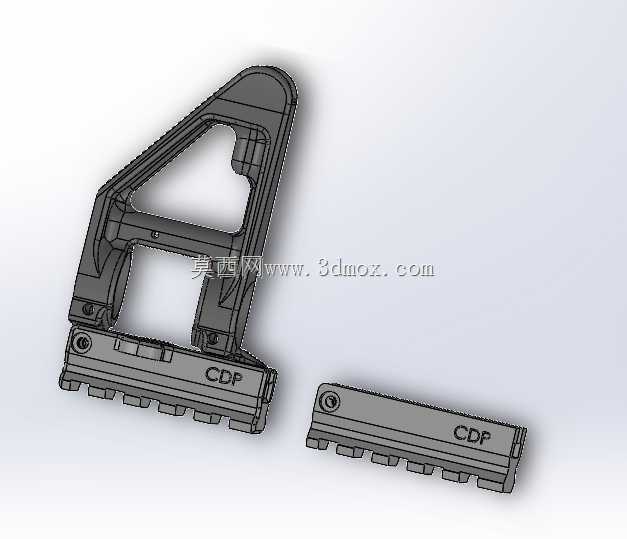

　　这套结构件面向轻武器战术附件扩展场景，核心作用是在标准皮卡汀尼导轨界面上完成刺刀的快速装夹与定位，同时兼容不同规格护木、导轨段的安装需求，属于射击训练、战术装备改装领域常用的机械转接部件。整套零件分为两个独立功能单元：带三角镂空框架的刺刀挂载主体，以及平直的导轨适配衬条，二者配合完成从导轨界面到刺刀安装位的载荷传递。

　　从实际使用逻辑来看，刺刀挂载时会承受侧向冲击、插拔轴向力以及训练过程中的反复振动，因此主体框架采用三角镂空的桁架式构型，并非单纯为了减重：三角形封闭轮廓在刺刀受侧向掰动时，能把集中载荷分散到框架上下两条主梁上，避免悬臂结构出现应力集中断裂。框架内侧预留的卡口空间刚好容纳皮卡汀尼导轨的凸起齿段，底部横向布置的锁紧块上加工有连续卡槽，装配时卡槽卡入导轨的横向齿槽，通过侧面的锁紧螺钉拉紧，即可限制零件沿导轨长度方向的窜动，同时框架两侧的定位面贴紧导轨两侧平面，抵消绕导轨轴线的扭转力矩。

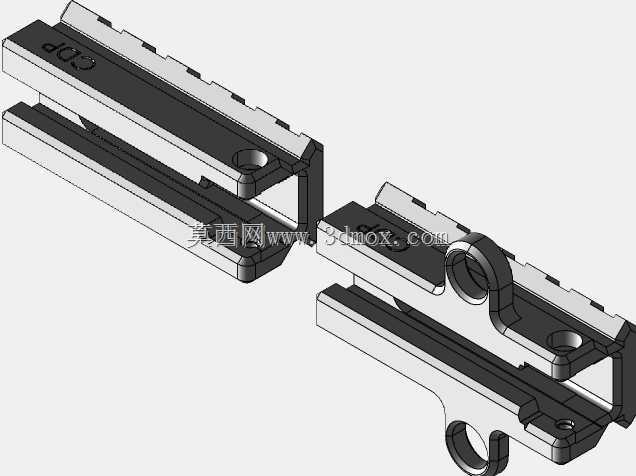

　　下方的独立导轨衬条为等截面长条结构，底面加工出与皮卡汀尼导轨完全匹配的齿形，顶面为平整安装面，两端预留沉头安装孔。它的作用有两个：一是当原配护木的导轨长度不足、或者安装面存在局部磨损时，可通过衬条延长有效导轨行程，为刺刀座提供足够的前后调节空间；二是衬条本身可作为独立导轨段，固定在非金属护木的预留安装槽内，把原本无附件接口的护木转换为标准皮卡汀尼界面，衬条侧面刻印的标识字符用于区分安装方向，避免野外拆装时反向装夹导致齿槽错位。

　　安装边界方面，主体框架的内侧卡口宽度严格匹配标准皮卡汀尼导轨的外形宽度，卡口底部到锁紧块顶面的间隙预留了0.2至0.3毫米的装配余量，既可以保证零件在导轨上顺畅滑动调节位置，又不会因间隙过大出现晃动。框架上预留的两处螺纹孔分别对应M3、M4规格的内六角锁紧螺钉，小孔径螺钉用于日常训练时的快速锁紧，大孔径螺钉用于承受更大冲击的实战场景，使用者可根据载荷等级选择对应紧固件。导轨衬条的总长度覆盖六个以上皮卡汀尼齿距，两端沉孔的孔位间距符合标准导轨段的安装孔规范，可直接替换同规格的商用导轨片，衬条厚度控制在较低水平，安装后不会过度突出护木表面，避免握持时产生硌手感。

　　设计过程中重点处理了载荷传递路径：刺刀插入后，插拔力首先作用在框架前端的刺刀定位凸台上，力流通过三角框架的斜向主梁传递到底部锁紧块，再通过锁紧块与导轨齿的接触面分散到整段导轨上，不会让单个锁紧螺钉承受全部冲击。框架上的镂空区域在保证截面抗弯模量的前提下去除了非承载区材料，降低整套附件的重量，减少武器前端的配重负担，避免影响射击时的重心平衡。零件所有棱角均做了倒圆处理，既消除应力集中隐患，也避免使用者在快速拆装刺刀时被锐边划伤。

　　从装配工艺角度看，两个零件均适合采用数控铣削加工，主体框架的镂空区域可通过三轴铣削一次成型，底部齿形与衬条齿形采用统一刀具加工，保证齿形轮廓的一致性，装配时无需额外修配即可完成卡合。零件表面可做阳极氧化或者磷化处理，提升野外潮湿环境下的抗腐蚀能力，锁紧螺钉采用标准内六角紧固件，通用工具即可完成拆装维护，无需专用工装。
