双轴相机超声波房间空间扫描测绘设备

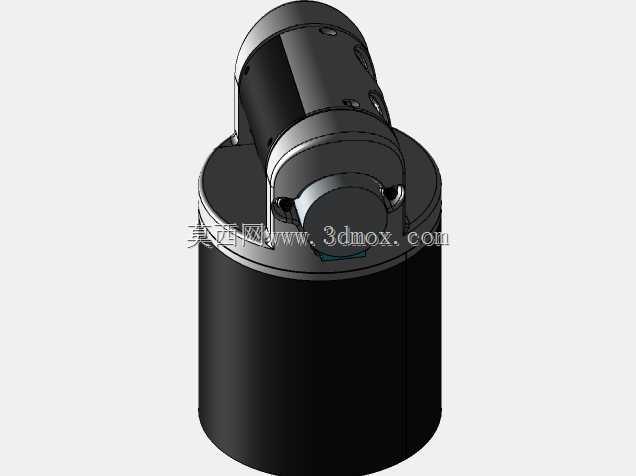

　　这套小型空间测绘装置的结构方案，核心是把双轴视觉采集与超声波测距模块整合在可回转的立式机身内，面向室内房间三维纹理地图搭建场景使用。整机采用下粗上细的两段式布局，下段为圆柱型主控机身，上段为可俯仰/回转调节的传感头舱，在狭小室内作业时不需要额外架设大型三脚架，单人即可完成点位摆放与周边环境数据采集。

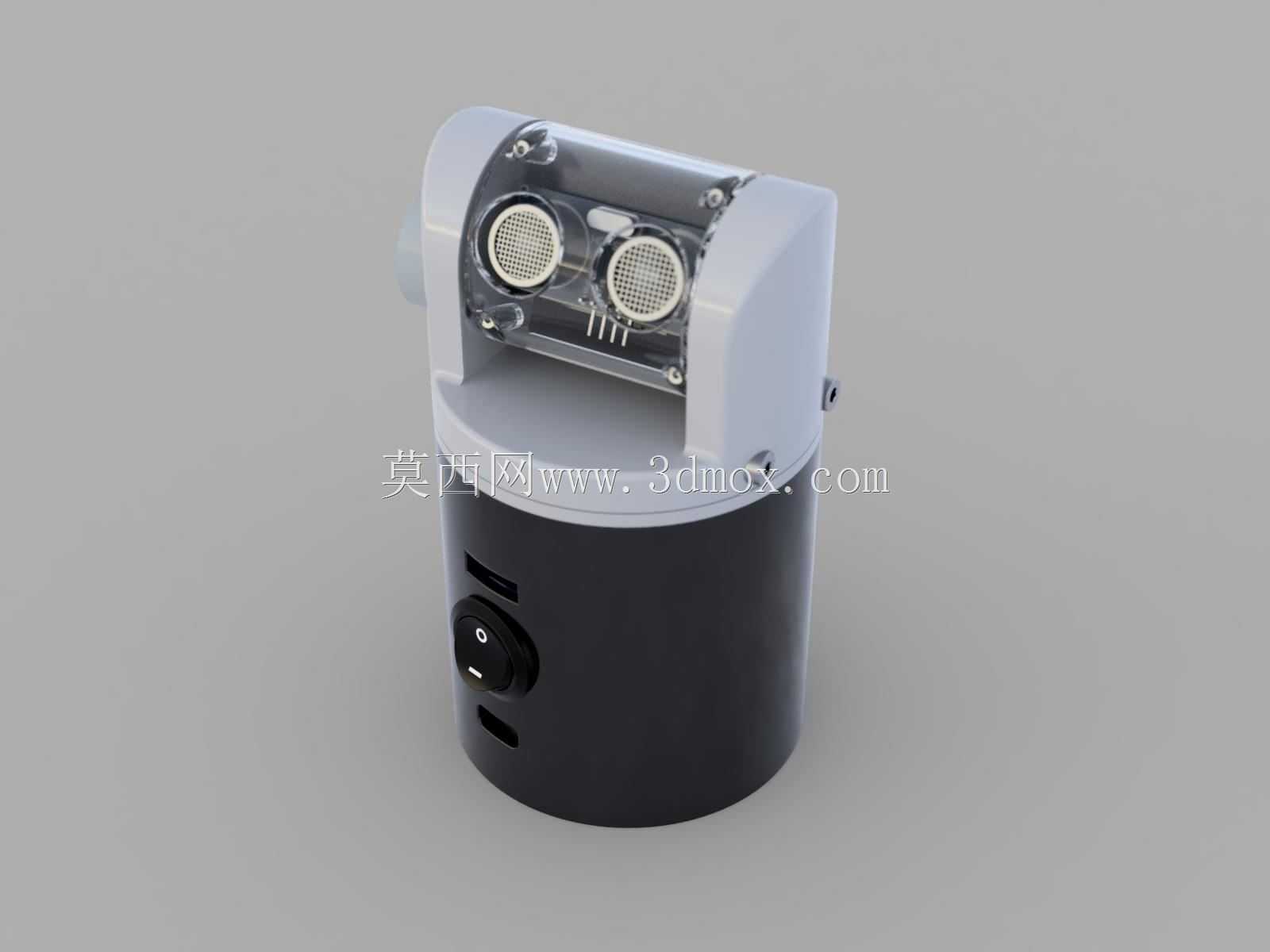

　　从实际作业逻辑来看，设备下段圆柱壳体承担主控板、供电模块与旋转驱动的容纳功能，壳体侧壁预留电源开关、接口开孔与散热槽，圆柱外壁直径控制在便携手持可握持的区间，底部做平整支撑面，直接放置在桌面、地面或者临时垫高的平面上即可稳定工作，不需要额外做地脚固定。上段传感头采用浅灰硬质外壳做防护，正面透明护罩内并列布置两枚视觉采集相机，相机旁配套超声波测距收发面，双相机横向排布的间距经过基线校核，能够在采集周边画面的同时，通过超声波回波获取镜头到墙面、家具、障碍物的直线距离，把二维视觉画面和深度距离数据匹配，逐步拼接出房间整体的三维纹理轮廓。

　　结构设计上，上段传感头和下段圆柱机身之间设置回转支承衔接，传感头可以绕机身竖直轴做360度环向旋转，同时头舱自身支持小角度俯仰调整，作业时不需要挪动整机位置，只通过驱动头舱回转就能覆盖整个房间的周向视野，避免反复移动设备带来的点云拼接错位。透明护罩采用卡扣配合密封，既可以阻挡室内浮尘落到相机镜头与超声波探头上，又不会遮挡可见光与声波传输路径，护罩和周边壳体的接缝处做止口定位，装配后不会出现护罩偏心遮挡镜头视场的问题。头舱两侧的转轴位置预留限位结构，俯仰转动到极限角度时会硬限位止动，避免内部排线因为过度弯折出现扯断故障。

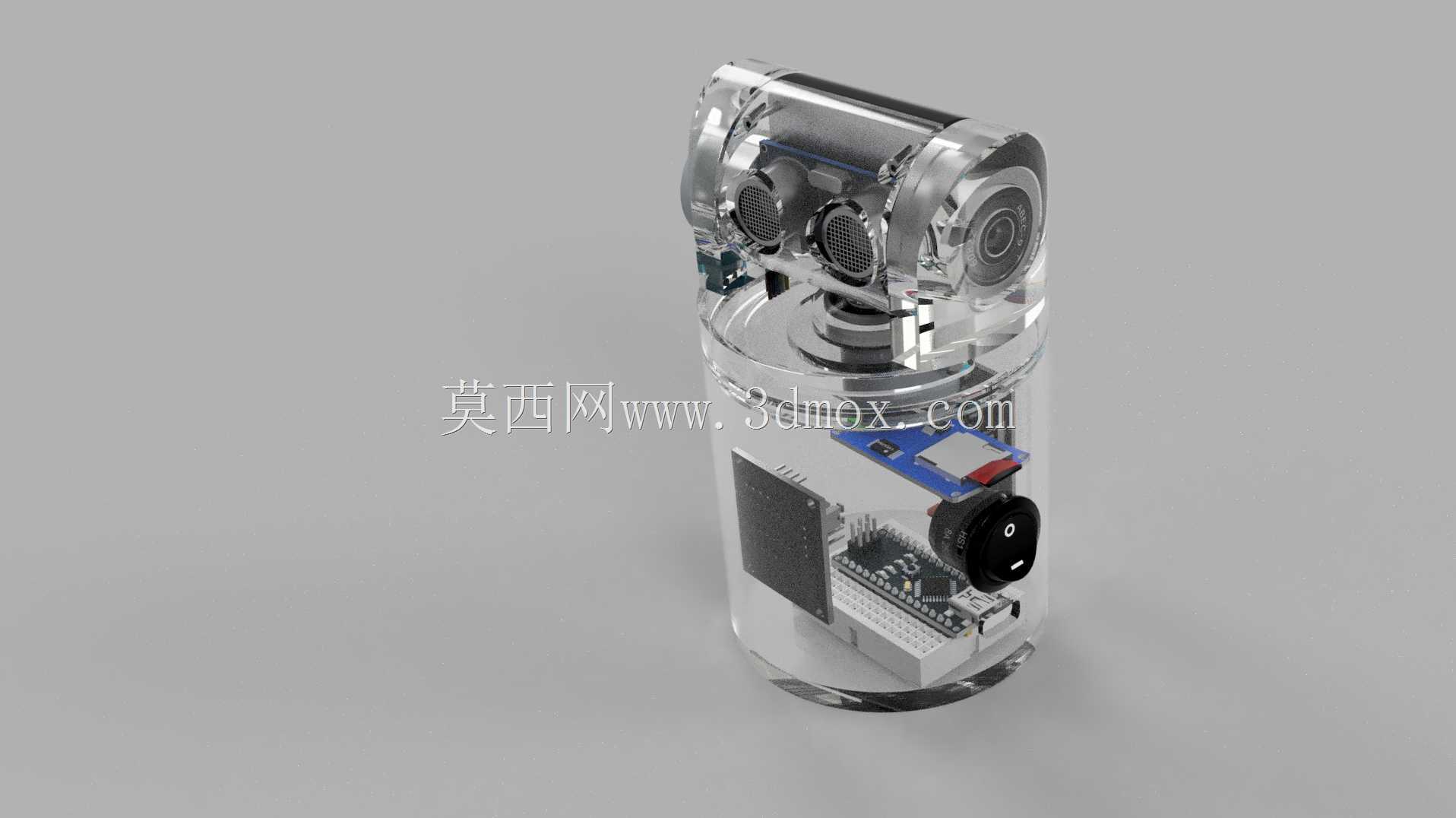

　　安装边界方面，整机竖直放置时总高度控制在桌面级设备的常规尺寸范围内，上段头舱的最大外轮廓宽度小于下段圆柱直径的1.3倍，设备周边只需要留出大于头舱旋转半径的无障碍空间，就能保证环向扫描过程中不会磕碰周边桌椅、墙体。机身侧壁的开关与接口全部朝向操作人员常规站立的侧方，摆放设备时不需要刻意调整机身朝向，插拔数据线、操作电源开关都可以在不挪动设备的前提下完成。内部走线从下段主控腔穿过中心回转关节连通到上段传感板，走线采用绕转预留余量的柔性排线，头舱连续多圈回转时排线不会出现拉扯绞扭。

　　面向室内测绘的实际用途，这套装置可以在家庭量房、室内装修前期勘测、小型展厅空间建档这类场景里替代人工逐段测量尺寸：双相机同步采集房间墙面、门窗、陈设的纹理影像，超声波模块同步反馈不同方位障碍物的距离值，后端算法把不同转角下采集的帧数据对齐融合，直接生成带真实纹理的房间三维地图，省去人工手绘户型、逐个标注尺寸的工作量。结构设计阶段也充分考虑了原型迭代的便利性：上下两段壳体采用分件装配，传感头内的相机、超声波探头都做了独立安装座，后续如果更换不同基线长度的相机、或者增减测距传感器数量，只需要修改头舱内部安装支架，不需要重新改动下段主控机身的整体模具，圆柱机身的内腔预留了多余的板卡安装螺柱，后续加装电池模块实现无线离线作业时，也有足够的容纳空间，不需要向外凸出额外配件破坏整机放置的稳定性。
