小型立式铣削加工设备装配结构

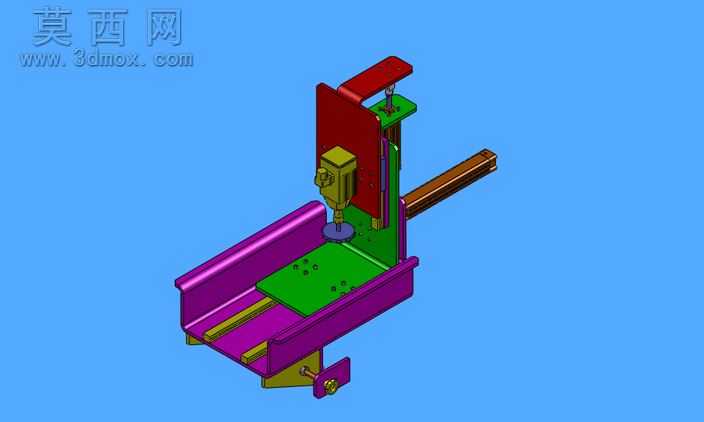

本作品为小型立式铣削加工设备的完整装配三维模型，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械设计装配规范，对设备各组成部件进行了1:1比例的结构还原。模型整体采用多色彩区分不同功能部件的渲染方式，清晰展现各模块的装配关系与位置布局：底部为紫色槽式承托基座，内置两根平行的纵向进给导轨，为工作台的前后位移提供稳定导向支撑；基座上方设置绿色加工工作台，台面上预留多组规则排列的安装定位孔，可用于装夹待加工工件，工作台下方连接进给调节机构，通过端部的手轮部件可实现工作台的位置微调，满足不同加工位置的进给需求。工作台后侧设置立式支撑立柱结构，立柱上搭载可上下位移的主轴安装座，红色的主轴护罩包裹内部传动结构，黄色的铣削主轴单元垂直向下布置，主轴端部安装铣削加工刀具，正对下方工作台的加工区域，可完成对工件表面的铣削加工作业；侧向延伸的棕色横向导轨结构，可实现主轴组件的横向位置调整，拓展设备的加工行程范围。建模过程中对各部件的配合关系进行了完整定义，导轨与滑块的滑动配合、主轴的旋转自由度、手轮与进给丝杠的传动连接均按照实际机械结构进行约束设置，可直观演示设备的运动逻辑；材质渲染上针对不同部件的功能属性匹配对应视觉效果，金属结构件采用硬质金属质感表现，护罩类部件采用对应色彩的哑光材质表现，传动部件做细节纹理处理，整体渲染效果清晰直观，既完整还原了小型铣床的整体结构布局，也清晰展现了立式铣削设备的工作原理与各功能模块的设计逻辑，可作为小型加工设备设计、机械结构教学的参考三维素材，帮助观者快速理解立式铣床的装配关系与运动方式。
