车削加工应变片测量装置三维结构

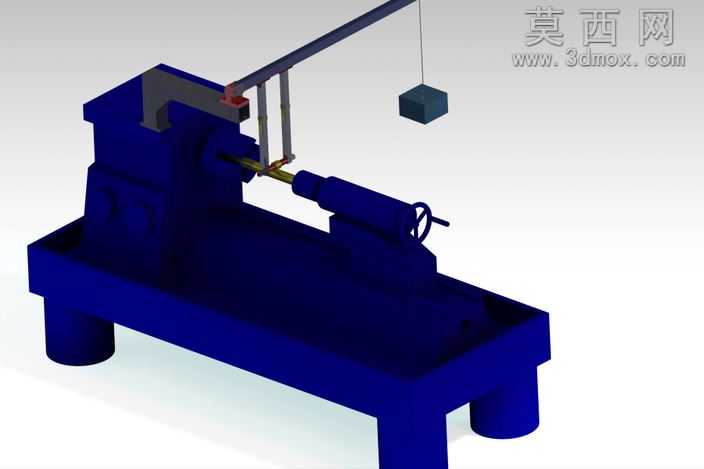

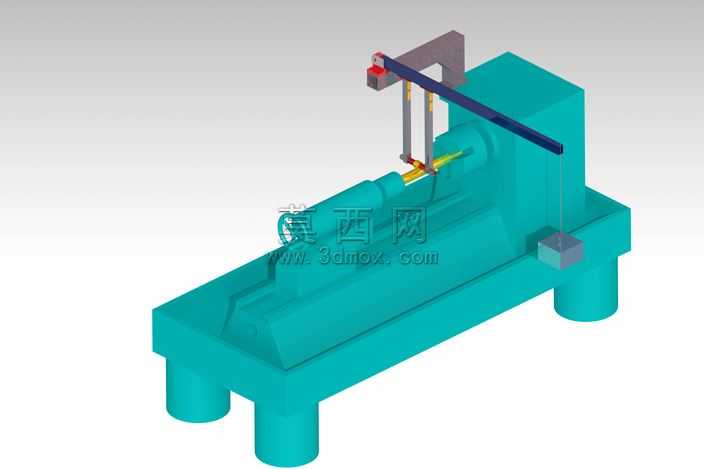

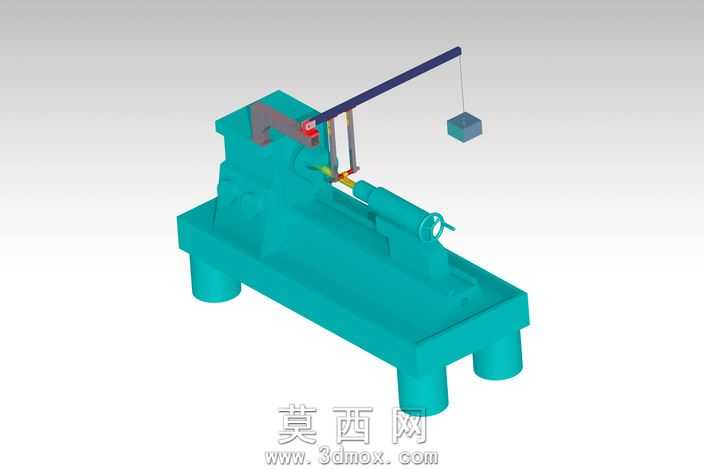

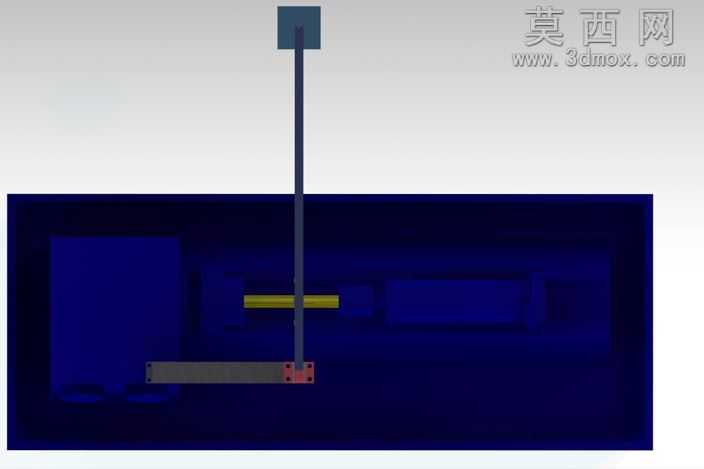

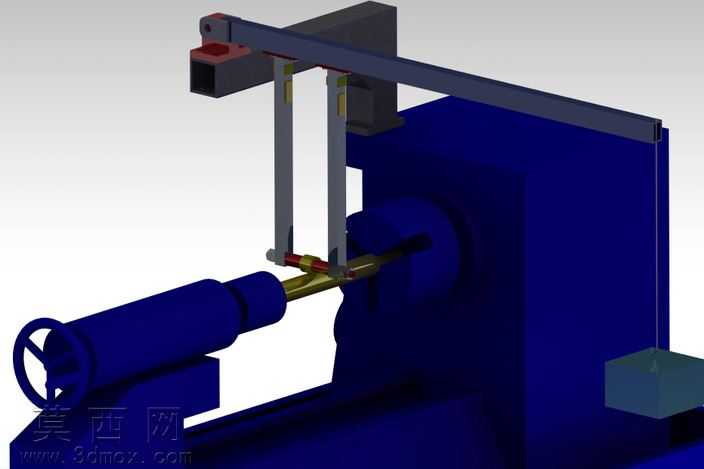

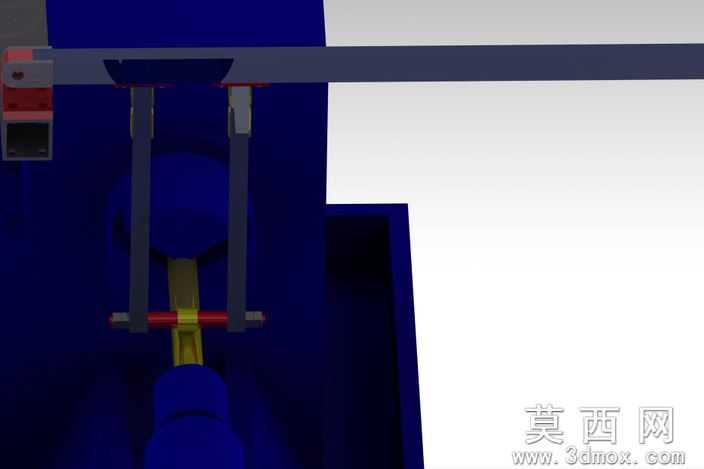

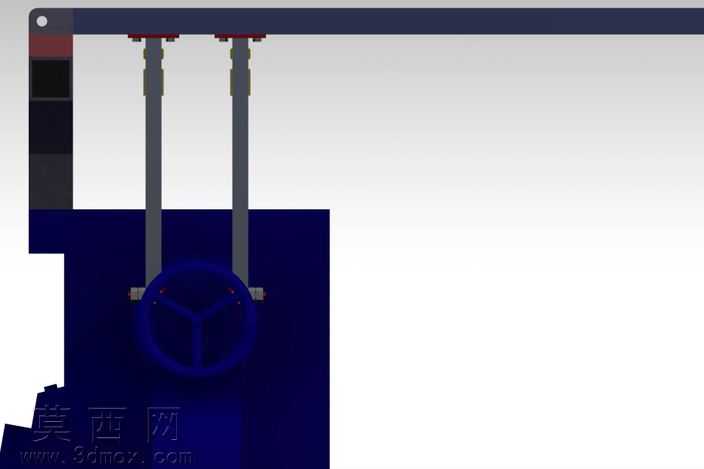

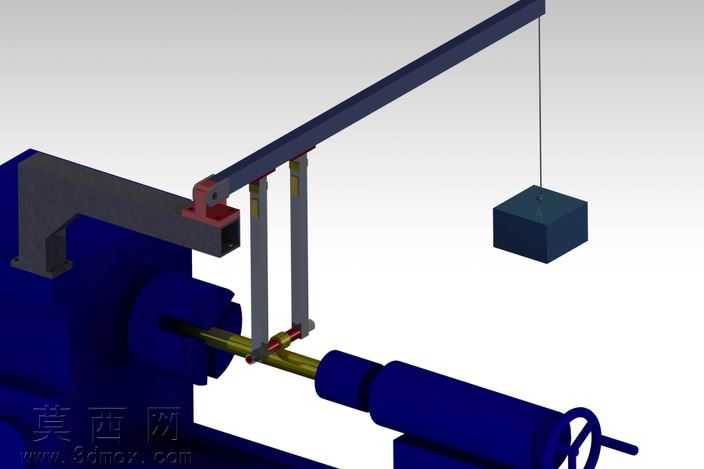

本三维模型为车削加工过程应变测量专用装置，整体采用模块化设计思路完成建模，首先以卧式车床床身结构为基础载体，建模时优先还原车床床身的一体式铸造基座特征，对床身底部的支撑立柱做等比例结构还原，保证基座部分的承重结构符合实际机床的力学布局。装置核心的测量执行部分采用龙门式跨装结构，建模时将横向测量臂通过可调式立柱固定在床身侧方，测量端对应车削加工的工件装夹区域，可在车刀对工件进行切削作业时，实时采集加工过程中工件、刀架区域产生的应变数据。建模过程中对各部件的装配关系做了精准还原：横向导轨与滑动测量座之间预留了合理的滑动配合间隙，测量端的应变片安装位做了细节刻画，配重块结构通过悬索与测量滑动座连接，可平衡测量臂的自重偏移，保证测量过程中装置自身不会对车削加工产生额外干涉。材质渲染阶段，床身主体采用机床常用的湖蓝色烤漆材质，还原工业机床的外观质感；测量臂部分采用深灰色金属材质表现钢制构件的厚重感，配重块做铸铁哑光质感处理，应变片接线部分采用亮色材质区分，突出测量传感部件的位置。结构设计上充分考虑车削加工的实际工况，测量装置的安装位置避开了卡盘、刀架的运动行程，横向臂的长度可适配不同直径的轴类工件车削检测需求，底部支撑结构与床身采用螺栓锁紧的连接方式，建模时预留了对应的安装孔位特征，方便实际加工时的装配调试。整体模型的结构逻辑围绕车削加工的应变检测需求展开，既还原了车床的基础加工功能结构，又集成了专用的应变测量模块，各部件的尺寸比例、装配层级都按照实际工业装置的设计规范完成搭建，可用于车削加工应变检测方案的结构验证、教学演示以及相关检测工装的设计参考。
