固定式自行车传动曲柄结构设计

　　该曲柄结构主要面向固定式自行车的脚踏驱动系统，在整车传动链路中承担把骑手腿部往复踩踏动作转化为中轴旋转扭矩的作用，常见于通勤代步车、室内健身车以及固定工位骑行训练设备的动力输入端。从实际装配关系来看，曲柄一端通过成型孔与中轴方榫或花键轴段配合，另一端延伸出脚踏安装轴位，两个曲柄在中轴两侧呈规定相位角布置，骑行过程中左右脚交替施力，带动链盘或传动轮持续转动。

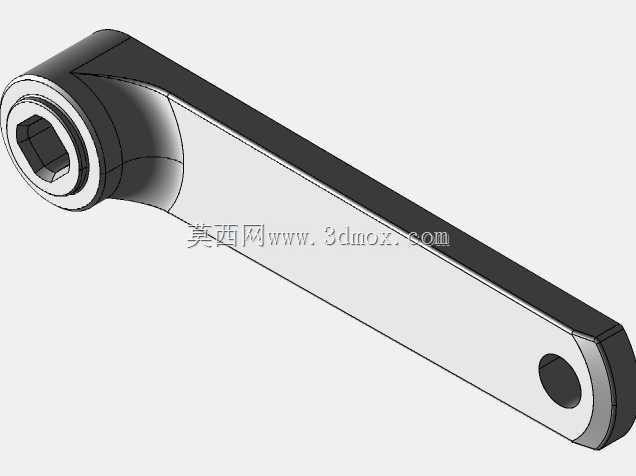

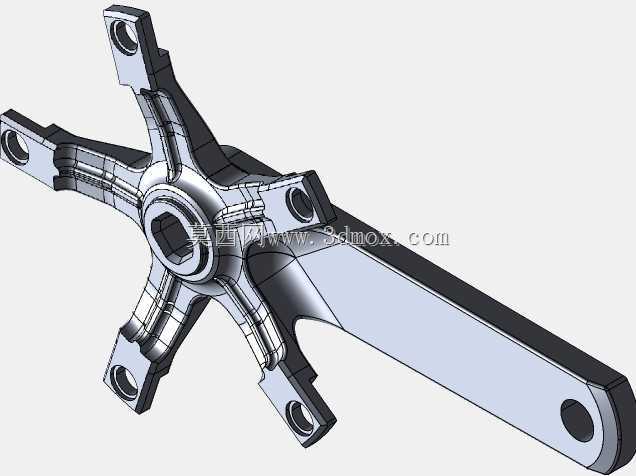

　　结构设计上优先保证力传递路径的连续性。曲柄主体从轴孔位置向脚踏端逐渐过渡，截面在靠近中轴的区域承担更大弯矩，因此局部壁厚和加强轮廓更充分；向脚踏端延伸时，载荷边界逐步变化，外形可相应收窄，以控制整体重量并避免材料冗余。图中曲柄并非简单等截面杆件，而是在轴孔周围、臂身过渡区和脚踏连接座处设置了连续加强形态，使踩踏峰值载荷能够沿臂身顺畅传递，减少应力集中带来的开裂风险。

　　固定式使用场景对曲柄的定位可靠性要求较高。中轴配合区需要保证孔位轴线与脚踏轴孔轴线之间的距离稳定，该距离直接决定骑行时的踩踏杠杆长度，也影响骑手的发力姿态和膝关节运动轨迹。若两轴中心距偏差过大，会造成脚踏圆周轨迹异常，轻则出现踩踏干涉，重则增加关节负担。建模时需将中轴安装孔、锁紧面、脚踏螺纹座以及左右曲柄相位关系作为关键尺寸控制，装配后还要确认曲柄旋转扫掠范围内不与车架后叉、链罩、护板或支撑构件发生碰擦。

　　外形处理兼顾受力与避让。臂身采用狭长延伸结构，在满足弯曲和扭转载荷的前提下压缩侧向占用空间，使曲柄在经过车架立管、后平叉和链罩边缘时保留足够间隙。端部脚踏安装座需要承受反复交变载荷，其局部结构通常比臂身更厚实，并保留与脚踏轴肩贴合的平整基准面。中轴端则围绕配合孔形成封闭或半封闭加强区域，锁紧件压紧后，曲柄与轴段之间不应出现相对转动。

　　从制造和检修角度看，该类曲柄既可以采用锻造成型后机加工配合面，也可通过型材加工、铸造后精加工等方式实现。三维结构设计时，轴孔、端面、脚踏安装位应建立明确的装配基准，拔模斜度、圆角过渡和壁厚变化要符合成型工艺特点。臂身外轮廓不宜出现急剧折角，因为骑行载荷具有明显周期性，粗糙的截面突变容易在长期使用中形成疲劳源。对于健身设备等高频使用场合，还需关注曲柄与护罩之间的安全间隙，防止衣物、鞋带或手指卷入旋转区域。

　　在整车布置中，曲柄并非孤立零件。它与中轴组件、脚踏、链盘、链条以及车架轴承位共同构成驱动系统，因此设计时不能只校核单件外形，还要结合车架五通位置、链盘平面、脚踏宽度和骑手下肢活动范围综合判断。曲柄旋转形成的空间包络、脚踏在最低位置时距地面或设备底座的高度、链盘安装面与臂身的相对位置，都会影响实际使用。若用于固定式训练器械，底座横梁和外护板往往更靠近运动区域，安装边界需要提前在三维装配中进行干涉检查。

　　该模型完整呈现了曲柄从轴孔连接到脚踏安装的主体形态，适合用于自行车驱动机构教学、传动部件结构分析、整车装配校核以及相关零部件改型参考。工程人员在复用该结构时，可围绕杠杆长度、配合孔形式、端部螺纹规格、臂身截面厚度和周边避让空间进行参数化调整，使其匹配不同车架结构和使用载荷。
