树莓派视觉采集板载相机安装支架

　　这套结构围绕单板计算机的视觉采集需求展开，核心是把镜头模组、电路板、接口区域和固定支架整合在同一安装基准上，适合嵌入式检测、教学实验、小型设备状态监控、桌面机器人视觉以及工业边缘采集等场景使用。实际布置时，镜头位于板卡上方的中心区域，通过支架形成稳定的光学高度，避免镜头直接压靠主板，也给焦距调整、排线弯折和后续维护留出操作空间。

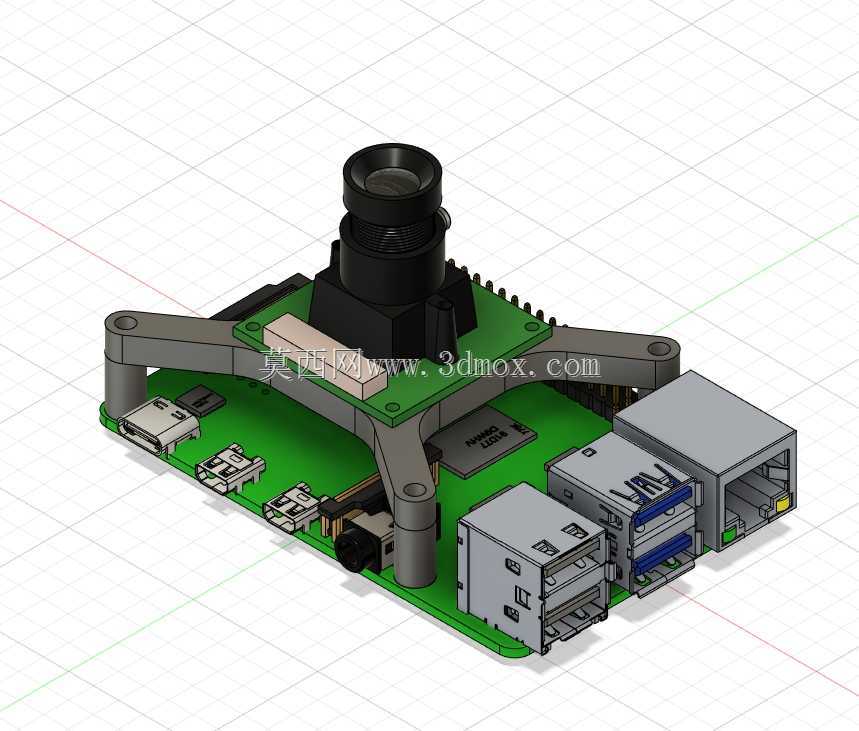

　　从结构关系看，相机模组并不是孤立安装在板面上，而是借助横跨板卡的支架与主板四角附近的固定柱形成约束。支架两端对应单板计算机的安装孔位，柱体向下承接板厚，向上支撑相机承载面，使镜头轴线与电路板保持垂直。这样的处理在视觉项目中很关键：若镜头模组仅靠排线悬置，运输或反复调试后容易产生倾角，进而导致画面边缘畸变、标定参数漂移；采用机械固定后，镜头与板卡之间的相对位置被锁定，相机标定结果更容易复现。

　　板卡周边的接口边界在建模中被完整保留。以太网口、USB接口、HDMI接口、电源端口以及存储卡槽附近均未被支架遮挡，线缆插拔方向与结构件之间留有间隙。工程现场经常遇到视觉样机能够装配却无法顺畅插线的问题，尤其是多USB设备同时接入时，接头外壳会占用板卡外侧空间。该结构把支架主体压在板卡中部和上方，支撑柱避开接口壳体，使外围连接器保持可操作状态，减少二次改孔或割除支架的情况。

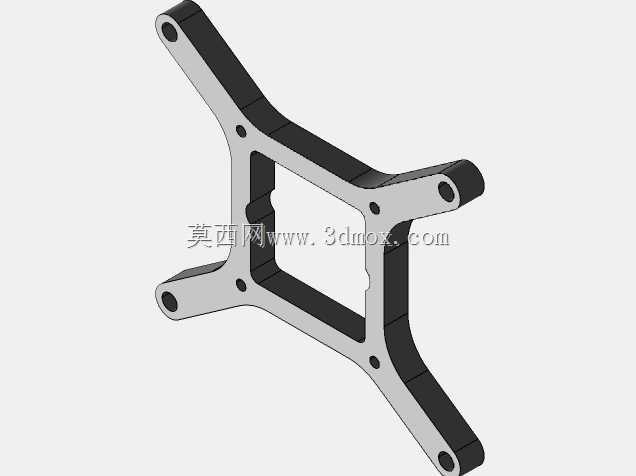

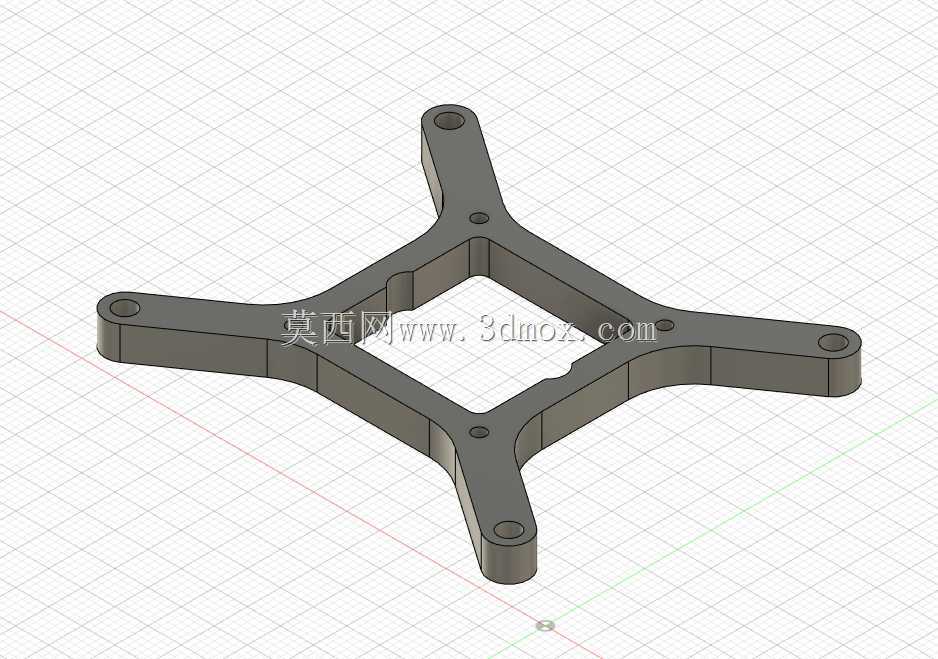

　　设计思路上，支架采用简洁的桥式承载形式，中部承托相机，两侧通过立柱与主板连接。承载面与镜头模组外形相匹配，既限制模组横向移动，又不覆盖镜头通光区域。支架的弯折和加强形态集中在受力路径上，没有把整块板件铺满主板，这有利于控制重量，也避免遮挡板上元器件。对于树莓派这类开放板卡，散热、无线信号和排线走向都需要兼顾，过于封闭的罩壳虽然外观完整，却会影响热量散出和天线性能；桥式支架则在固定强度与开放维护之间取得平衡。

　　安装边界方面，整体高度主要由镜头筒和支撑柱决定，镜头向上突出，是整机堆叠时最需要关注的干涉部位。若将其放入控制盒，顶盖内表面应按镜头最高处预留安全距离，同时保证镜头视场不被盒体边缘切割。板卡长宽方向仍以单板计算机本体为最大轮廓，网口和USB接口外侧构成插拔维护区，接线后实际占用宽度会增加，机柜内布置不能只按电路板裸板尺寸计算。底部支撑柱使板卡与安装面之间形成隔层，可减少桌面金属碎屑、焊渣或冷凝水直接接触焊点的风险。

　　在功能特性上，该方案把视觉输入与嵌入式计算板组合成一个可整体拆装的单元。相机位于板卡上方，线缆连接路径短，适合配合OpenCV、机器视觉脚本或轻量级图像识别流程进行原型验证。支架孔位与主板固定孔对应，装配时不需要在电路板上额外加工，只需通过标准紧固件完成定位。对于小批量设备开发，这种方式比胶粘、扎带或双面泡棉固定更可靠，也便于在维修时拆下镜头模组或更换主板。

　　建模时需要重点控制几处配合：一是支撑柱下端与板孔的同轴度，偏差过大会造成装配应力；二是相机承载面的平面度，若面型倾斜，镜头光轴会随之偏移；三是镜头周围的避让孔，既要足够大以容纳镜筒，又不能过度削弱支架；四是接口侧的外轮廓，支架任何边缘都不应进入USB和以太网接头的插拔空间。把这些关系在三维环境中提前检查，可以显著减少样机阶段的返工。

　　从应用落地看，这类结构并不追求复杂外观，而是强调可装配、可维护、可标定。它可以作为小型视觉传感器的基础组件，安装在设备门框、流水线旁、移动机器人底盘或实验台架上；也可以在教学平台中用于演示相机标定、图像采集和嵌入式控制。结构件外形规整，孔位明确，后续若需要增加外壳、补光灯或滤镜环，也能以镜头轴线和主板安装孔为基准继续扩展。
