在自动化装配线、检测工位以及小型实验台架的搭建过程中,型材与型材、板件与板件之间经常需要在垂直方向上完成刚性拼接。单纯依靠型材自带的角码往往只能承受较轻载荷,当工位上放置有气缸、压紧机构或者存在反复冲击的执行件时,连接处容易出现轻微偏转,长期运行后定位面会产生肉眼可见的缝隙。这块V形槽90度连接角板正是针对这类工况设计的加强型直角固定件,它以一块整体铣削成型的厚板作为承力主体,两个互相垂直的安装面分别贴靠在需要拼接的两根构件表面,通过贯穿的螺钉把两侧构件锁紧,使转角位置形成封闭的受力三角区。

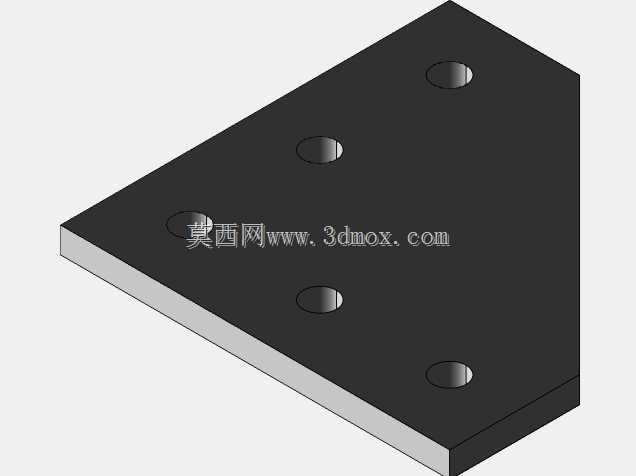

从结构上看,角板本体采用60mm×60mm的方形轮廓,板厚取4mm,这一厚度在手工装配时仍具备较好的刚性,单手可以拿持对位,同时在螺钉预紧后不会出现明显的板面翘曲。板上沿对角线方向均匀布置了五个安装孔,孔位关于直角中心线对称分布,孔径按M5螺钉设计。五孔布局并非随意排列:靠近直角顶点的两个孔负责把角板紧贴在主承力型材上,远离顶点的三个孔则覆盖另一根构件的安装区域,使得无论载荷偏向哪一侧,都至少有两颗螺钉处于受剪状态,避免单点受力导致的连接松动。孔口做了沉孔处理,M5内六角螺钉装入后头部可以完全沉入板面以下,不会凸出干涉后续安装的钣金罩或传感器支架。
实际选型时,这块角板最常用于2020、3030系列工业铝型材搭建的机架转角,也可以焊接或螺钉固定在钢管框架的内侧作为加强筋。在视觉检测设备中,相机安装立柱与水平横梁的交接处贴装一块该角板,能够显著抑制快门触发瞬间的微振动;在小型皮带输送机的头尾段,驱动电机安装板与侧板之间加入角板,可抵消皮带张紧带来的拉开力矩;在教学实验台与3D打印机框架改造中,它又常被用来加固龙门架的底部转角,提升高速运动时的整体稳定性。由于板面为平整直角结构,设计者也可以根据现场空间在V形槽方向追加定位销,实现重复拆装后的精度复位。
建模过程中需要重点关注几个工程细节:其一是两安装面的垂直度,模型里两平面按90度严格约束,实际加工时建议由加工中心一次装夹铣出两个面,避免二次装夹带来角度偏差;其二是孔位间距,五个孔沿60mm见方的板面对称分布,中心到相邻孔的距离保持一致,这样在装配时工人无需区分方向,翻面也能对位;其三是板边处理,外轮廓四角可根据需要做小倒角,去除锐边防止划手,同时不影响有效贴合面积。V形槽的设计则为相邻构件提供了额外的定位基准,型材上的凸筋可以卡入槽内,承担一部分横向剪切力,让螺钉主要负责压紧而非承受全部侧向力。
安装边界方面,角板占用的空间约为60mm×60mm×4mm,贴附在构件内侧时会向框体内部伸出约60mm,布局阶段需要预留出扳手操作空间,建议在角板外侧留出不少于30mm的间隙以便内六角扳手垂直进入。M5螺钉的推荐锁紧扭矩参照普通8.8级螺钉取约5N·m,过度锁紧反而可能让铝型材螺纹滑牙。若用于不锈钢方管框架,则可在管内预置铆螺母或采用贯穿螺栓加螺母的方式,角板本身的孔位公差按H12控制即可满足互换要求。整体而言,这块直角连接板把常见的转角加固需求浓缩在一块小巧的厚板上,孔位对称、厚度适中、沉孔干净,既适合作为标准件纳入设备常用件库,也方便设计者在此基础上派生不同孔距、不同板厚的系列化角板,覆盖从轻载操作台到中等负载专机的多种连接场景。
