QuantumARMS A-1618皮卡汀尼导轨结构设计

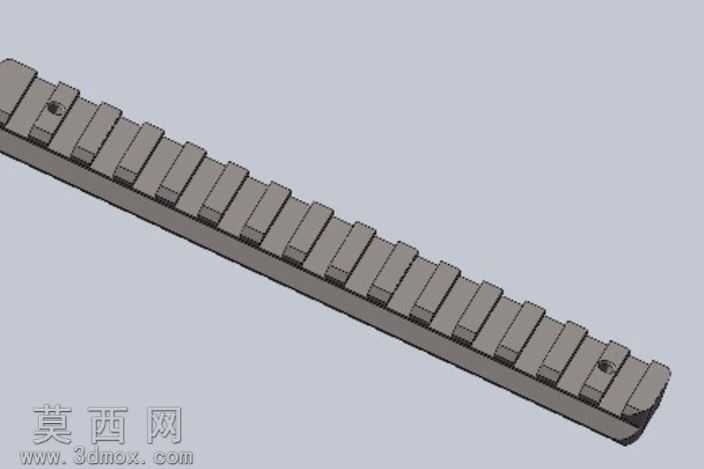

本作品为QuantumARMS A-1618配套的皮卡汀尼导轨三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循军用皮卡汀尼导轨的标准尺寸规范，对导轨的每一处结构细节都做了精准还原。建模初期首先梳理导轨的核心功能需求：作为战术附件的通用安装载体，需要保证附件安装的定位精度、锁紧可靠性以及不同配件的通用适配性，因此首先确定导轨的基准平面，以导轨底部安装面为全局定位基准，绘制导轨的主体拉伸轮廓，保证导轨整体的直线度公差符合设计要求。主体结构建模完成后，对导轨上的等距定位卡槽进行阵列特征创建，每一个卡槽的槽宽、槽深、相邻卡槽的中心间距都严格匹配标准尺寸，确保战术附件安装时能够精准卡入定位，不会出现晃动错位的问题。针对导轨两端的限位结构，单独做了倒角与圆弧过渡处理，既能够避免附件安装时出现磕碰卡滞，也能消除锐边带来的安全隐患，同时提升导轨整体的结构强度，避免端部受外力冲击出现崩裂。导轨上的固定安装孔采用沉头孔设计，建模时精准设定沉头深度与通孔直径，保证安装螺丝能够完全沉入孔内，不会突出导轨表面影响附件滑动安装。材质设定上，主体采用航空铝合金材质参数，在渲染环节调整金属材质的粗糙度与反光度，还原硬质阳极氧化处理后的哑光金属质感，同时对卡槽的棱边做了细微的倒角处理，模拟真实机加工后的工艺细节，避免渲染后出现过于锐利的虚假棱角。结构设计上充分考虑了导轨的受力特性，在保证卡槽结构强度的前提下，对导轨非受力区域做了合理的减重处理，在不降低整体刚性的前提下控制整体重量，适配枪械配件的轻量化需求。建模过程中对所有特征做了参数化关联，后续可根据不同的安装长度需求，直接调整阵列数量与主体长度参数即可快速衍生不同规格的导轨模型，无需重复建模。渲染环节采用正交视角展示导轨整体形态，搭配浅灰色背景突出导轨的结构轮廓，对卡槽的凹凸结构做了光影强化，清晰展示每一处定位槽的形态与排布规律，能够直观呈现导轨的结构特征与安装适配逻辑，可直接用于战术配件的适配验证、结构演示以及后续的加工生产参考。
