斯特林发动机动力活塞腕销结构设计

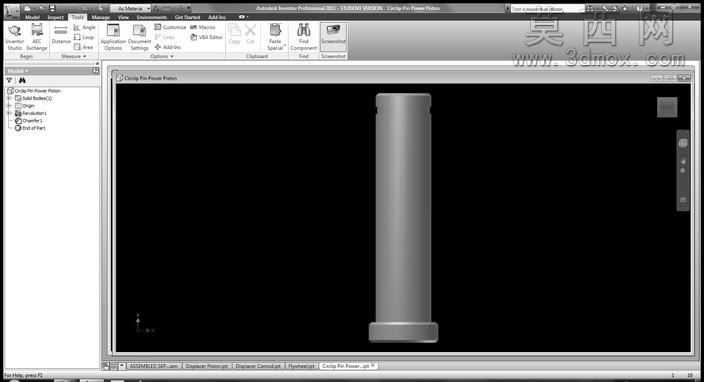

本作品为斯特林发动机动力活塞配套的腕销三维结构设计，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先基于斯特林发动机动力传递的工况需求，确定腕销的核心尺寸参数：整体采用阶梯轴式结构，主体为等直径长圆柱段，下端设置直径更大的限位凸台，上端预留卡环安装槽位，各段衔接处采用微小圆角过渡，避免应力集中。建模过程中先绘制二维截面草图，对各段直径、轴向长度、凸台厚度、槽位深度等参数进行全约束，通过旋转特征生成基体结构，随后对边缘位置添加倒角特征，去除锐边的同时满足实际零件的装配工艺要求。材质设定上选用合金结构钢作为零件基材，渲染阶段调整金属材质的粗糙度、反光度参数，还原钢制零件经机加工后的哑光金属质感，凸台与柱身衔接的圆角位置做光影柔化处理，清晰呈现结构过渡细节。结构设计层面，该腕销承担动力活塞与传动连杆的铰接连接作用，长圆柱段与活塞销孔、连杆小头孔形成间隙配合，保证铰接转动的灵活性，下端凸台用于轴向限位，避免腕销工作过程中从销孔内窜出，上端槽位用于安装弹性挡圈，与下端凸台配合形成双向轴向定位，确保零件在活塞往复运动过程中位置稳定。设计过程中充分考虑斯特林发动机的工作特性，针对腕销承受的交变冲击载荷，在尺寸设计时预留足够的强度余量，各段直径比例经过受力校核，既避免尺寸过大增加活塞往复运动的惯量，也防止尺寸过小导致零件受载变形。模型完成后通过软件的干涉检查功能，验证腕销与活塞、连杆装配时无结构干涉，转动自由度符合设计预期，整体结构简洁实用，完全匹配斯特林发动机动力活塞的装配与工作需求，可直接用于虚拟装配验证、运动仿真分析以及后续的工程图导出加工。
