中式箱式烤架与承托箱体一体化结构

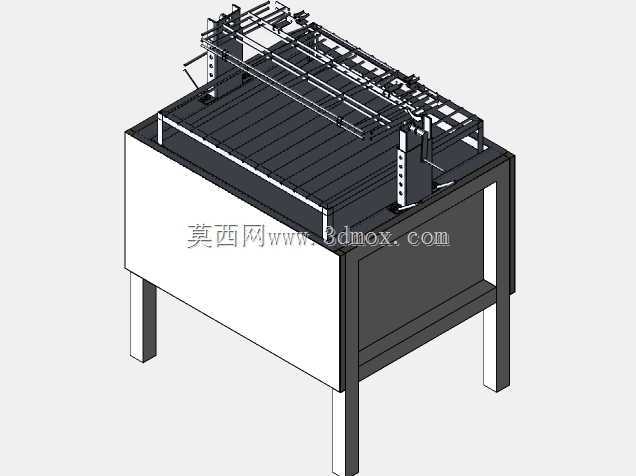

　　这套结构在三维建模时先从下部承托箱体入手，箱体采用方正的箱型主体作为设备基础承载单元，四侧围板形成封闭的下部空间，既可以容纳烘烤相关的控制元件、供热管路或者储放配套工装，也能够为上方作业平台提供稳定的刚性支撑。箱体底部伸出四根独立支撑腿，腿体采用矩形截面型材搭建，前后左右的腿位按照平台长宽比例均匀分布，支撑腿之间预留出充足的离地间隙，方便车间内叉车、地牛从底部穿插转运，也便于日常清理设备下方的作业残渣。

　　上方的烤架部分是整套结构的核心作业区域，台面由多根平行排布的条状承载板拼接而成，板件之间预留均匀缝隙，既能够承托待加工的中式餐食、烘焙物料或者工业待烘烤工件，也可以让热量、烟气从缝隙间顺利流通，避免台面局部积热。台面四周搭建了多层框架式护栏与置物导轨，框架由横竖杆件交叉拼接，沿台面长度方向延伸出多组平行轨道，这些轨道既可以作为烤盘、物料托盘的滑移导向位，也能够挂载不同规格的烘烤夹具，适配不同尺寸的待处理物件。烤架两端设置了立式安装支座，支座上预留了多组调节安装孔位，可以根据实际工艺需求加装挡料杆、定位销或者温度检测元件，孔位采用等间距排布，后续改造时不需要重新在主体结构上开孔，直接调整紧固件位置即可完成适配。

　　从实际应用场景来看，这类结构既可以用于餐饮行业的中式明档烤制工位，作为集成式烤炉的外部承载机架，将加热组件隐藏在下部箱体内部，上方台面作为操作与置物区域；也可以迁移到小型工业工件的烘干、预热工序中，箱体内部放置加热与循环组件，上方架体摆放待处理工件，框架轨道用来悬挂需要悬空烘烤的零部件。设计过程中没有采用复杂的曲面造型，全部以方管、平板、型材拼接为主，一方面降低了钣金下料与焊接装配的难度，所有杆件都可以采用常规型材切割后组焊，不需要定制异形坯料；另一方面方正的外形也方便在车间内并排布置多台设备，相邻设备之间可以紧密贴合，充分利用生产场地的平面空间。

　　安装边界方面，整套设备的占地轮廓由下部箱体的长宽尺寸决定，支撑腿向外不超出箱体的投影范围，上方烤架的护栏与轨道在长度方向略微延伸出台面边缘，选型布置时需要在设备两端预留出托盘抽拉、工件上下料的操作空间，宽度方向则不需要额外预留过多间隙。箱体的围板采用可拆卸式连接设计，日常维护内部元件时可以直接拆下侧围板，不需要整体抬升上部架体。台面的承载板厚度经过匹配，在满铺托盘负载的情况下不会出现明显下挠，框架杆件的排布密度兼顾了承重能力与通风需求，杆件之间的间距经过校核，既不会因为间隙过大导致小型工件掉落，也不会因为间隙过小阻碍热气流循环。

　　整套结构的建模逻辑完全贴合实际装配顺序，先搭建底部支撑腿与箱体框架，再铺设侧围板形成封闭腔体，之后在箱体顶面固定台面板，最后在台面上组装上层的护栏、轨道与端部支座，所有连接位置都预留了紧固件安装空间，焊接部位的结构余量也在模型中做了体现，工程人员拿到模型后可以直接导出各杆件的下料尺寸，也可以根据自身的工艺需求调整台面高度、轨道层数或者支撑腿长度，不需要对主体承载结构做大幅改动。
