2020铝型材正交滑移导向夹持机构

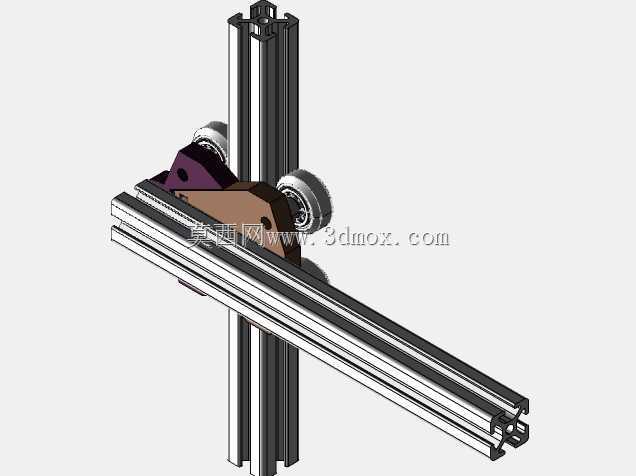

　　这套正交滑移导向夹持机构以20×20系列工业铝型材作为两根正交布置的承载杆件，一根沿竖直方向布设，另一根沿水平方向布设，二者在空间中呈十字交叉状态，交叉节点处设置组合式夹持滑移座，座体同时环抱两根型材，依靠内嵌滚轮与铝型材外侧的成型槽道形成滚动配合，使水平杆件可沿竖直杆件的长度方向调整高度与位置，夹持座自身也可沿水平杆件的槽道横向滑移，从而在二维平面内形成可调的正交支撑与导向结构。

　　从实际设备应用场景来看，这类结构常见于桌面级熔融沉积3D打印机的龙门框架、小型工装夹具的可调挡停机构、实验台架上的传感器安装支架、轻型检测设备的探头位置调节单元，也可用于包装线旁的小型导向挡杆、电子装配工位的物料限位架。铝型材本身采用空腹薄壁挤压截面，沿长度方向均布T型槽，槽道既作为滚轮的滚动导向面，也作为后续附件的安装基准，不需要在杆件全长上额外加工导轨面，截面对称性好，四根槽道沿周向均布，无论竖直安装还是水平悬臂安装，都能保持一致的配合边界。

　　夹持滑移座采用分体组合式结构，座体主体为成型加工的承载块，块体上开出与铝型材外侧轮廓贴合的避让槽，避让槽两侧布置偏心或同心滚轮组，滚轮的轮缘嵌入铝型材T型槽的宽口部位，轮面与槽道内侧的平直段接触，将传统滑块与型材之间的滑动摩擦转换为滚动摩擦，推移阻力明显降低，同时滚轮对槽道的侧向约束可以限制夹持座绕型材轴线的转动自由度。座体上还设置紫色的压紧限位块与棕色的过渡连接块，压紧块在位置调整到位后通过紧固件收合，增大座体与型材槽道之间的正压力，锁定当前交叉位置；过渡连接块则用于衔接外部工装板、喷头安装板、传感器支架或挡停螺钉，把正交框架的位置调节能力传递给末端执行件。

　　在设计思路上，整套机构优先利用标准铝型材的成品截面作为导向基准，避免了定制加工长导轨的成本与周期。20×20截面的外轮廓边界紧凑，空腹结构在保证抗弯刚度的同时控制了整体重量，适合手动频繁调整的轻型工位；滚轮选用带深沟球轴承的标准滚轮组件，轴承内圈通过小轴固定在座体侧板上，外圈轮缘采用耐磨工程塑料或金属材质，滚动过程中噪声低、磨损均匀，后期维护只需单独更换滚轮，不必更换整根型材。两根型材正交交叉处的座体需要同时兼顾两个方向的导向：环抱竖直型材的滚轮组负责水平杆件整体的上下滑移，环抱水平型材的滚轮组负责座体沿横梁的左右滑移，两组滚轮的轴线相互垂直，各自对应型材的槽道方向，运动解耦清晰，调整时两个方向的位移不会互相干涉。

　　外形与安装边界方面，单根铝型材的截面外廓为20毫米×20毫米，槽道开口宽度、槽底宽度以及型材壁厚均遵循通用20系列铝型材的挤压标准，杆件长度可根据设备框架的实际行程裁切，裁切后端面可加装端盖或直接与底座连接板固定。竖直型材通常下端固定在设备底板或工作台立面上，作为固定立柱；水平型材一端可悬空，也可两端支撑在两侧立板上，当作为3D打印机龙门横梁使用时，横梁两端由同步带或直线轴承驱动沿立柱升降，夹持座则沿横梁横向移动，末端挂载打印喷头；当作为工装可调挡架使用时，两根型材均可固定在工作台面上，夹持座移动到指定坐标后锁紧，为工件提供侧向定位。

　　建模过程中需重点还原铝型材截面的槽道细节、滚轮与槽道的装配间隙、夹持座分体块之间的贴合面以及紧固件的安装孔位。型材的空腹内腔与槽道过渡圆角要按挤压工艺特征表达，避免将型材简化为实心方杆；滚轮与槽道接触处保留合理的滚动配合间隙，座体上的锁紧螺钉孔、滚轮轴孔与连接块安装孔需保持同轴与位置度，确保实际装配时滚轮能顺利卡入槽道，锁紧块收合后不会与型材外表面发生硬干涉。整体结构没有复杂的铸造件，大部分零件为标准型材、标准滚轮与小型机加工夹持块，加工装配门槛低，调整灵活，适合轻型自动化设备与桌面加工设备的框架导向改造。
