分段式涡流分选闸箱结构设计

　　这套分段式涡流闸箱主要面向散粒物料的湿式筛分与回收场景，常见于小型淘金溜槽、实验室颗粒分级、细粒重选试验以及轻量化野外选别作业。设备的核心任务不是简单阻挡水流，而是在有限槽宽内把上层快速水流、床层滚动颗粒和需要沉降捕获的重物料区分开，使小于目标筛隙的细粒随水流通过，而密度较高、尺寸合适的颗粒进入涡流滞留区。

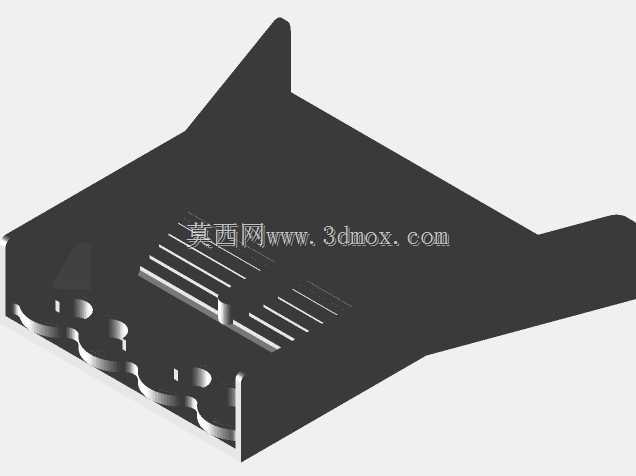

　　结构上，闸箱采用分段组合思路，顶部入口段、中间导流段和后部涡流捕获段可以按现场槽体长度进行增减。顶部设置文丘里式收缩通道，水流经过窄断面时流速提升，进入缓坡后形成稳定的薄层流态。这样做的好处在于，进料端不会因水量波动立即堆料，轻颗粒能够被水流带走，重颗粒则在坡面上逐步沉降、滚动并向捕获区迁移。

　　中间段的设计重点是导流与稳流。坡面并非单一平板，而是配合中央翅片和侧向边界形成多条平行流路。中央翅片在角流明显的位置起到分流作用，可抑制边角区域旋涡过大、水流跑偏等问题；两侧壁面则约束流道宽度，避免物料在槽边形成死区。对于实际装配而言，翅片高度、坡面倾角和槽底台阶需要保持连续过渡，任何局部凸起都可能造成颗粒提前堆积，破坏后续涡流段的分选节奏。

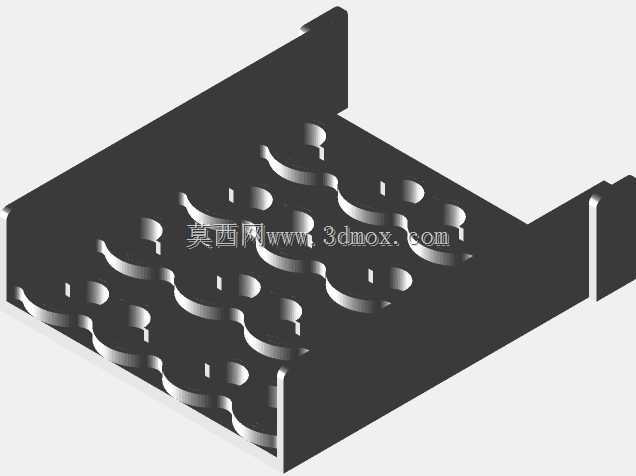

　　涡流段位于导流段后方，是闸箱实现颗粒滞留的关键区域。该段利用槽底凹腔和挡边形成可控旋涡，水流在凹腔内回转，重颗粒在离心作用和重力沉降共同影响下进入腔底，轻颗粒则被主流带走。涡流区与捕获区之间预留约10mm级别的通过间隙，这一尺寸对应标准筛分级边界：小于该尺寸的颗粒不应被强制截留，可随尾水排出；达到目标粒度或密度较高的颗粒则在涡流中减速并落入收集位置。工程建模时，该间隙不能只按名义尺寸绘制，还需考虑打印层厚、表面粗糙度以及后期涂漆造成的尺寸缩减，否则实际通水后容易出现堵粒或分选精度下降。

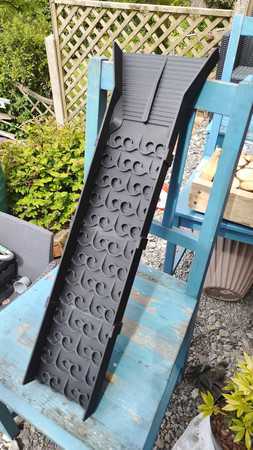

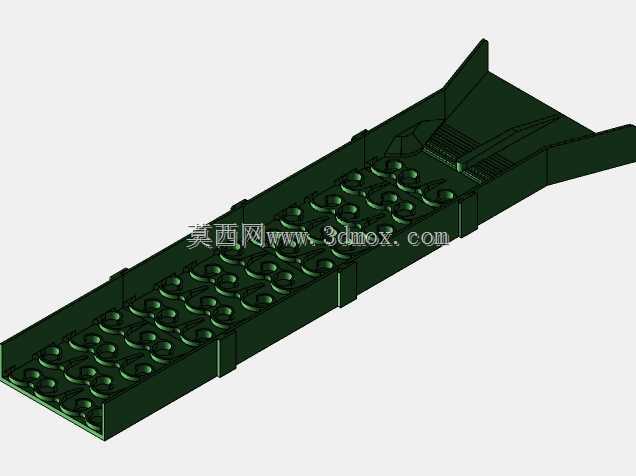

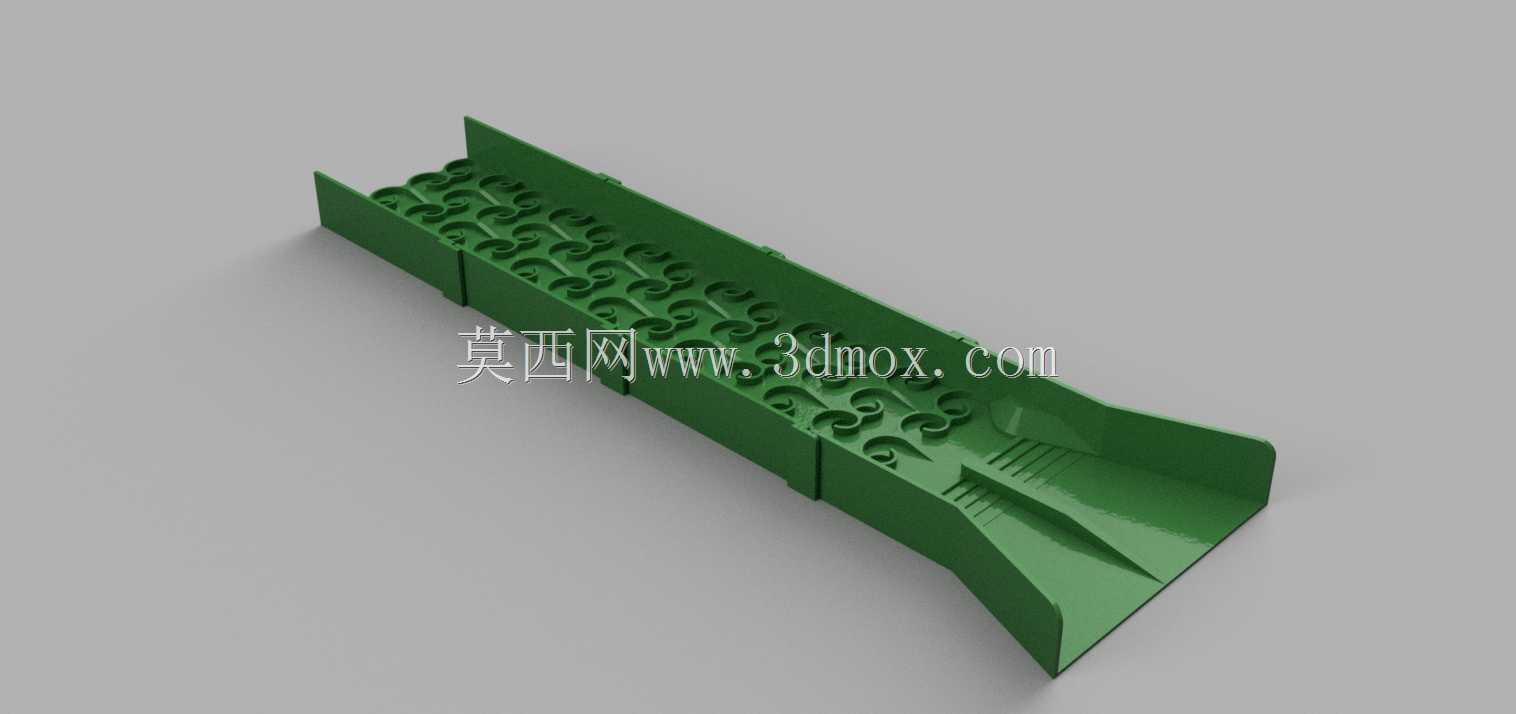

　　从外形与安装边界看，闸箱整体呈狭长箱式结构，适合嵌入矩形溜槽或小型试验槽内。入口端需要与给料槽对齐，出口端应保持顺畅泄水，底部支撑面要保证坡角稳定。若用于野外作业，框架可采用轻质铝板折弯或型材拼接；若用于3D打印验证，壁厚、加强筋和螺栓孔位应围绕打印方向布置，避免大跨度水平悬垂。原型制作时可将长段拆成若干模块，各模块之间通过止口、卡扣或螺栓连接，既降低打印风险，也便于根据处理量调整涡流段数量。

　　建模过程中需要特别关注三类细节。第一是流道表面的连续性，文丘里段、缓坡段和涡流腔之间应保持平滑相切，减少突然台阶造成的紊流。第二是捕获腔的深度与开口比例，腔过深会增加清理难度，腔过浅则无法形成稳定旋涡；开口过大时重颗粒容易被二次卷起，开口过小又会导致合格颗粒无法进入。第三是模块化连接边界，相邻段在装配后底面不能出现错台，侧壁也不能留下明显缝隙，否则细粒会在接缝处卡滞。

　　该结构兼顾了试验验证与小批量制作的便利性。对于设备选型人员来说，它适合作为小型重选设备的前端分选模块，也可作为教学演示中观察涡流沉降、颗粒分级和流道设计的实体样件。设计时不应把它理解为普通闸板，而应把水流速度、颗粒迁移路径、涡流滞留能力和模块安装尺寸作为整体考虑，才能在有限槽体内获得稳定的分选效果。
