应急救治用氧气辅助通气装置结构

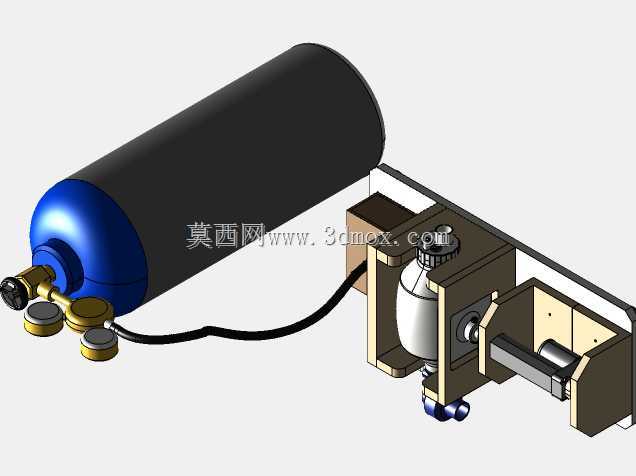

　　这套通气装置的三维结构围绕基层应急救治场景搭建，核心目标是在常规医用通气设备供给不足时，利用工业领域成熟的气动、直线驱动和控制元件快速组成可运行的呼吸支持单元。装置左侧设置高压氧气瓶，瓶体顶部集成减压与流量调节组件，输出端通过耐压软管连接至阀体；氧气并不直接送入患者气道，而是先与环境空气按比例混合，再由柔性储气囊暂存，随后经直线执行机构驱动的挤压单元向呼吸回路输送设定潮气量。

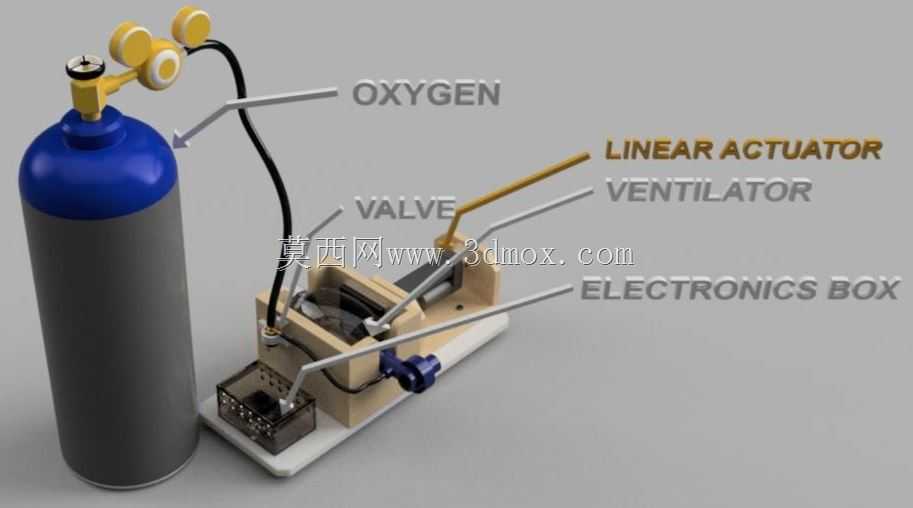

　　从现场布置看，氧气瓶采用立式放置，瓶身直径与高度决定了整套系统的左侧占地边界；瓶顶减压器、压力表和手动调节阀集中在上方操作区，管路走向预留出扳手操作和读数观察空间。主机部分落在一块平整底板上，底板承托阀组、线性执行器、电子控制盒和气囊挤压机构，各部件之间通过短管和快接接头连接，既减少长管路造成的压力损失，也便于在狭小救治点位快速搬移和固定。

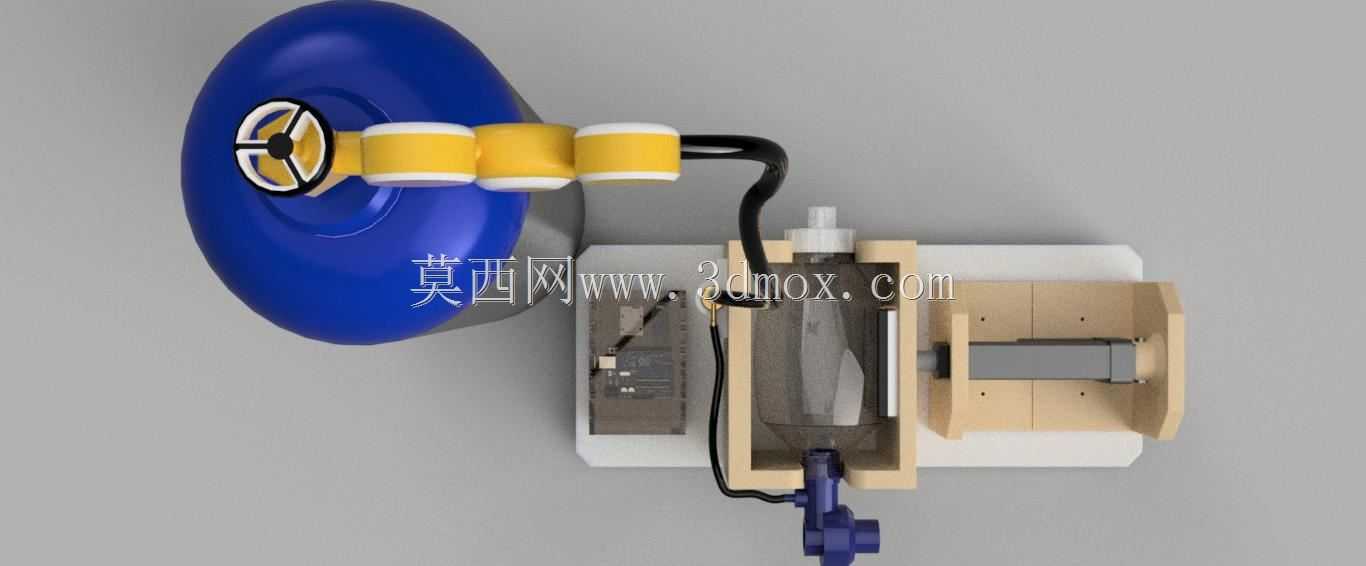

　　线性执行器是通气动作的执行核心。其推杆沿水平方向往复运动，前端压头作用于储气囊或风箱式腔体，通过控制推杆行程确定单次挤压容积，通过往复频率决定通气次数。执行器与支架之间采用可调连接位，设计时需要校核推杆轴线与压头受力中心的同轴度，避免侧向弯矩造成卡滞；支架上的长槽孔允许压头初始位置微调，以适应不同壁厚气囊和不同潮气量范围。电子控制板布置在底板前侧独立盒体内，负责接收启停、频率和行程设定信号，并驱动执行器完成周期性动作，盒体与气动管路保持分隔，降低管路冷凝水和误碰对电气部分的影响。

　　气路设计重点在混合与稳压。氧气经减压阀降至安全工作压力后进入调节阀，阀口开度决定氧浓度比例；空气侧设置过滤与进入通道，两路气体在混合腔汇合后进入储气囊。储气囊一方面缓冲氧气瓶输出的脉动流量，另一方面在执行器回退阶段储存混合气体，使挤压阶段输出气流更平稳。管路中标注的阀件不仅承担通断功能，还可在维护时隔离气瓶与主机，便于更换气囊、检查密封而不必完全拆卸系统。

　　结构建模时，氧气瓶按高压容器外形建立圆柱瓶身、圆弧封头和瓶阀接口，顶部压力表保留表盘、接头和调节手轮的相对位置；软管采用空间曲线表达真实折弯半径，避免在装配中出现过度弯折。主机底板上的安装孔、支架折弯边、执行器固定座和控制盒外壳均按装配关系分层建模，运动件与固定件之间保留合理间隙。压头与气囊接触区域采用圆弧过渡面，减少局部应力集中；气囊在完全压缩和完全回弹两个极限位置都需要检查，确保不会与阀体、管接头发生干涉。

　　安装边界方面，系统高度主要由氧气瓶和顶部阀组决定，主机高度低于瓶顶操作区，便于人员在站立姿态下调节氧气压力；宽度方向需为瓶体侧面、手动阀门和右侧执行器尾部预留维护空间。底板四角可设置固定孔，在车载、临时病房或野外救治点使用时，能够通过绑带或螺栓限制整机位移。管路接头位置集中在主机后侧和上侧，前侧留给参数设定与紧急操作，符合急救设备快速识别、快速干预的使用要求。

　　该结构并不追求复杂集成，而是强调元件可得、动作直观、维护简单。工程人员在细化时可进一步校核推杆推力、气囊容积曲线、阀口流量系数和呼吸回路阻力，使氧气比例、通气频率与挤压容积形成稳定匹配；三维模型则为这些参数验证提供了清晰的装配基础，也便于后续将工业元件替换为医用级专用部件。
