咖啡豆造型糖果冲压成型模具

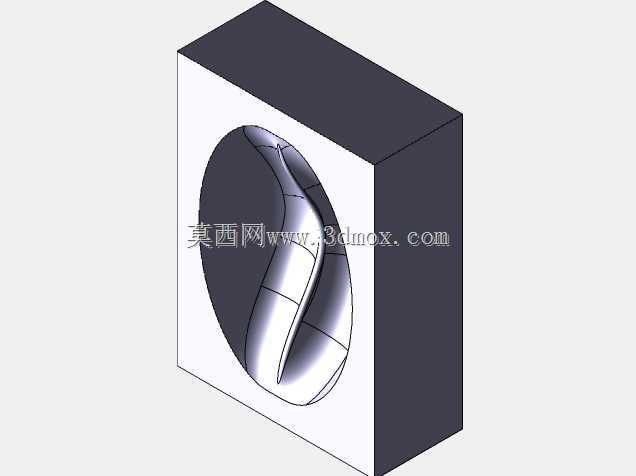

　　这套成型工装针对食品压制成型工序开发，核心型腔采用咖啡豆仿生曲面造型，在块状模坯上加工出内凹的豆形轮廓与中部纵向分缝，模拟真实咖啡豆的外观特征，主要用于硬糖、压片糖果、谷物能量棒、巧克力块等产品的压制成型工序，也可适配蜜饯、豆沙类馅料的定量压坯作业。在食品加工生产线中，这类成型模通常安装在旋转式压片机、冲压糖果成型机或者手动压模工装上，上下模合模时对填入型腔的糖料、谷物混合粉料施加恒定压力，让松散物料在型腔内被压实为带咖啡豆纹理的成品块，开模后依靠顶料机构或者吹气脱模将成型件送出，直接进入后续包衣、包装工序。

　　从结构设计逻辑来看，模体采用整体方块式构型，六个面均为平整加工面，无需额外加装复杂安装附件即可直接嵌入设备模架工位，模体的长宽高边界完全匹配常规糖果压片机的模座安装槽尺寸，型腔开口位于模体正面工作端面，型腔深度根据单颗糖果的额定重量设定，压制咖啡豆造型糖果时型腔容积对应单颗糖料的装填量，保证每块成品的重量偏差控制在食品生产允许的公差范围内。型腔曲面并非简单的半椭球凹陷，设计时先扫描真实咖啡豆的外轮廓点云，提取豆身的弧面曲率、中部纵向凹槽的深度与两侧曲面的过渡圆角，再将曲面重构为适合机械加工的连续光滑曲面，避免型腔内出现尖角、窄缝这类容易残留糖料、清理困难的结构。中部的纵向凸棱对应咖啡豆表面的天然裂缝，凸棱的边缘做了R0.5以上的圆角处理，既可以在压制时在糖块表面压出清晰的分缝纹理，又不会因为棱边过于锋利导致压制成型的糖块出现应力开裂，同时也能避免粉料填充时在凸棱两侧出现架桥、填充不实的缺陷。

　　实际生产使用中，模体的合模面需要保证平面度公差在0.02mm以内，上下模合模后分型面完全贴合，不会出现压合时物料从分型面溢出形成飞边的问题。型腔的所有曲面表面都需要做抛光处理，表面粗糙度达到Ra0.8以下，压制含糖、含油脂的物料时不容易粘模，生产间隙清理时也可以直接用食品级清洁剂擦拭，不会有物料残留在曲面缝隙中发生变质。针对谷物类混合物料的压制场景，型腔入口处做了15度的导入倒角，粉料从料斗填入型腔时可以顺着倒角顺利充满整个型腔角落，不会在型腔口部堆积导致装填量不足。如果用于巧克力浇注成型，这套模体也可以直接作为浇注模具使用，冷却定型后翻转模体即可让巧克力豆顺利脱出，曲面的低粗糙度特性可以保证巧克力表面光亮无气孔。

　　从安装边界来看，方块模体的侧边预留了标准的定位销孔位置，可以和设备模架上的定位销配合，保证每次更换模具时型腔的位置重复定位精度在0.05mm以内，上下模的对位误差不会超过0.1mm，压制出的咖啡豆纹理不会出现错位。模体的厚度方向预留了足够的承压余量，连续冲压作业时模体不会发生弯曲变形，长期批量生产中型腔的尺寸稳定性可以得到保证。设计过程中还特意将型腔的最深处距离模体背面保留了足够的壁厚，避免承压时模体背面出现鼓胀变形，同时如果需要加装顶杆，也可以直接在模体背面对应型腔中心的位置加工顶杆孔，顶料时顶杆作用在成型糖块的背面中心，不会破坏咖啡豆正面的造型纹理。针对多工位量产需求，这款单型腔模的结构可以直接阵列扩展为多型腔组合模，在一块模体上均匀排布数个相同的咖啡豆型腔，一次冲压即可成型多颗产品，大幅提升生产效率，相邻型腔之间的壁厚经过强度校核，连续承压时不会出现型腔间互相干涉、模体开裂的问题。
