多工位可调式工装夹具爆炸结构

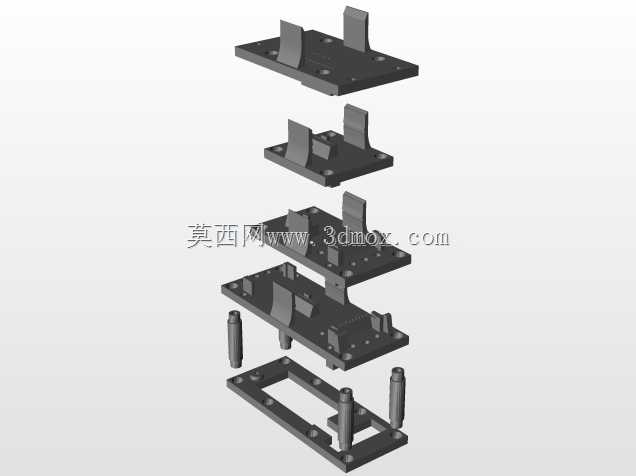

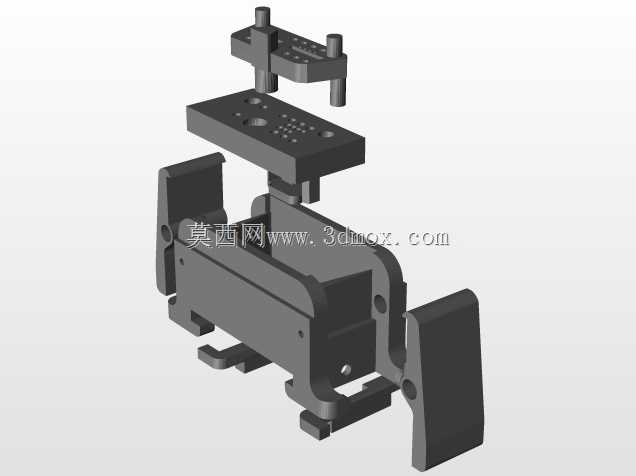

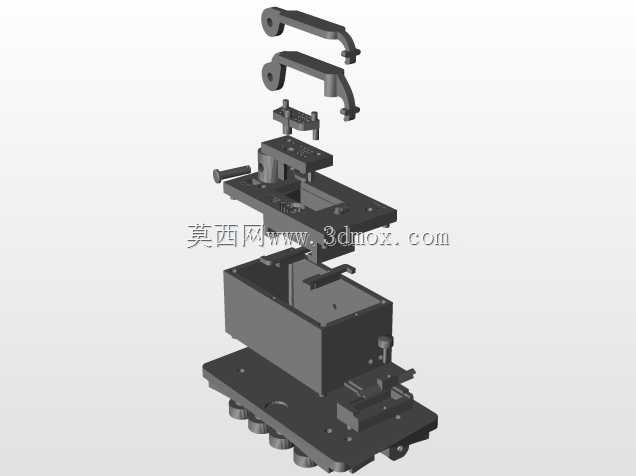

　　这套工装结构在三维建模阶段采用爆炸视图方式拆解，能够直观呈现底座承载层、中部定位模块、上部压持臂以及各类紧固件之间的装配关系，适合在小批量零件加工、工位辅助定位、手工装配校验以及非标自动化前期方案验证场景中使用。从实际产线布局来看，下层基座承担整体刚性支撑，底板预留的安装孔位可直接对接工作台面，也可以通过过渡板固定在铣床、钻床或者装配工位的标准T型槽上，安装边界需要结合周边操作空间预留扳手行程与工件上下料通道，避免压臂翻转时与相邻工位的料道、传感器支架发生干涉。

　　结构设计上，底座采用箱式承托与平板延伸相结合的形式，箱体内部可容纳待定位工件的下部轮廓，外侧伸出的平台用于布置侧向顶紧组件。多个旋钮式调节件分布在基座侧方与端部，通过螺杆进给实现侧向挡块的微调，这种设计在试制阶段尤为实用：当工件毛坯尺寸存在小幅波动时，不需要重新加工定位块，只需旋转调节件改变顶紧位置，即可快速补偿尺寸偏差。中部平台设置了多组定位槽与安装孔，既可以安放垫块、定位销，也能够根据不同批次工件的外形更换适配压块，孔系布局兼顾了重复装夹的一致性与换型时的拆装效率。

　　上部两根弯臂属于压持与导向部件，弧形轮廓为工件取放留出了上部空间，臂体端部的连接孔用于装配锁紧件或压头。弯臂与中部支架之间通过小尺寸连接座衔接，装配时需要保证两侧臂体的回转中心同轴，否则压合过程中会出现单侧别劲、锁紧力不均的问题。爆炸图中单独分离出的小件包含销轴、垫块、锁紧螺钉与限位块，这些零件虽然尺寸不大，却直接决定工装的重复定位精度：销轴承担定位基准，垫块用于补偿工件高度差，限位块则限制工件在水平方向的自由度，建模时需要逐一明确配合面与装配顺序，避免现场装配出现漏装或干涉。

　　从功能逻辑看，这套工装并非针对单一零件的硬定位夹具，而是偏向通用可调式装夹方案。工件放入箱体承托区域后，先由底部支撑面确定Z向基准，侧向调节螺杆推动挡块贴合工件外壁完成X、Y方向限位，随后上部弯臂带动压头向下压紧，形成多点约束。对于外形规则的箱体类零件，可直接利用平面与侧挡块定位；对于轮廓略有差异的试件，则通过更换垫块和调整压臂角度实现兼容。这种思路在非标设备开发中很常见，先用低成本可调工装完成工艺验证，确认装夹节拍与定位精度后，再根据量产需求固化为专用夹具。

　　建模过程中需要重点关注几处配合边界：底座底板的孔距要匹配常用工作台的安装规格，侧向螺杆的伸出长度不能超过基座外缘过多，防止操作人员走动时碰撞；弯臂抬起后的最高点应低于工位上方的护罩或管线高度，压合状态下压头与工件表面的接触区域要避开后续加工路径。各活动部件之间需保留合理间隙，螺杆与导向孔采用间隙配合，压臂回转处预留润滑与拆装空间，紧固件选用标准件以降低后期维护成本。整体结构没有复杂的传动链，依靠机械锁紧与手动调节实现定位，维护点集中在螺杆螺纹、回转销轴和压头接触面，日常使用中只需定期检查锁紧力与定位面磨损情况，即可稳定满足试制与小批量生产的装夹需求。
