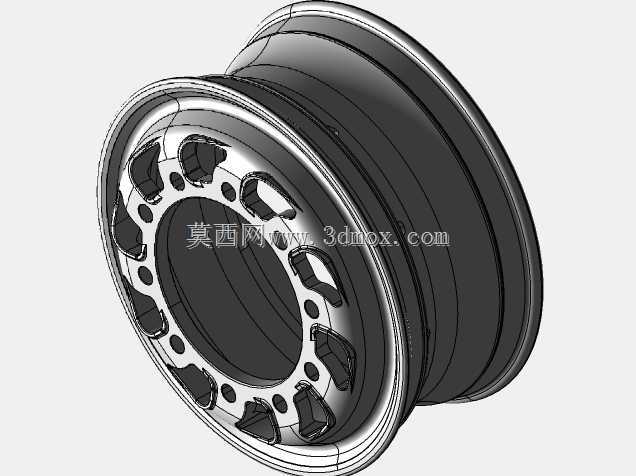

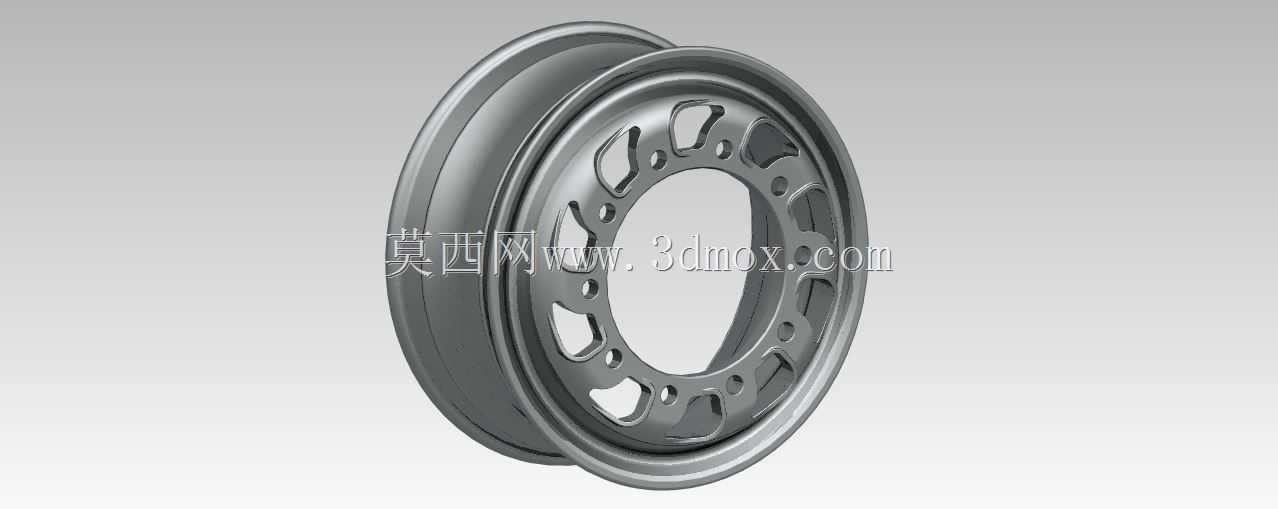

重型商用车22.5英寸钢制轮辋轮毂总成

　　这套轮辋结构面向总质量较大的公路货运车辆，常见于三轴半挂牵引车、重型载货汽车、长途客运大巴以及部分工程平板运输车辆的行走系统，承担轮胎承载、轮端扭矩传递与整车簧下质量支撑的核心作用。22.5英寸是商用车无内胎轮辋的主流规格区间，适配市面上绝大多数295/80R22.5、315/80R22.5等常用重载子午线轮胎，在干线物流、港口短倒、城际客运场景中保有量极高，替换通用性强。从结构功能拆分来看，整套轮辋分为轮辐与轮辋本体两大核心部分：轮辋本体采用多段式滚压成型轮廓，包含胎圈座、轮缘、密封槽与气门嘴安装位，无内胎设计依靠胎圈与轮辋配合面的过盈压紧实现气压密封，省去内胎与垫带部件，高速行驶时散热效率更高，爆胎风险更低，

　　同时轮辋边缘的凸起轮缘能够在轮胎亏气状态下限制胎圈侧向脱出，提升车辆应急行驶的安全性。轮辐部分采用厚钢板冲压成型，盘面均匀分布多组异形减重孔与螺栓过孔，中心大孔为轮毂轴头避让位，周边均布的螺栓孔匹配车桥轮端的轮毂螺栓，安装时通过螺母压紧将轮辐端面与轮毂法兰面完全贴合，传递驱动桥的驱动力矩或转向桥的垂向载荷。盘面的异形开孔并非随意开设，孔位轮廓经过受力校核，既可以在车辆制动时为制动鼓、制动盘提供对流通风通道，带走刹车片摩擦产生的高温，避免制动热衰减，又能在保证轮辐整体抗弯、抗扭强度的前提下削减不必要的钢材用量，控制簧下质量，降低车辆行驶时对悬架的冲击。设计过程中首先要锁定轮辋的标定直径与胎圈座宽度，22.

　　5规格对应的轮辋名义直径严格匹配轮胎胎圈的配合尺寸，胎圈座的锥度、圆角半径都要符合商用车辆轮辋的配合规范，过盈量过大将导致轮胎装配困难，过小则会在车辆重载转弯、紧急制动时出现胎圈滑移、漏气甚至轮胎脱圈的故障。轮辐与轮辋的连接采用圆周满焊工艺，建模时需要预留焊接坡口与焊脚空间，保证两者结合位置能够承受满载工况下的交变载荷，避免长期颠簸路面行驶后出现焊缝开裂。安装边界层面，轮辐端面的螺栓孔分布圆直径、中心定位孔尺寸、轮辐内侧与轮毂法兰的贴合面平面度都需要和对应车桥的轮端参数完全匹配，轮辋内侧的轴向空间要避让制动卡钳、轮毂轴承端盖等部件，防止转向或悬架跳动时发生运动干涉；轮辋外侧的偏距参数直接决定车轮的轮距，

　　偏距设计偏差会导致轮胎与车架板簧、货箱侧边发生摩擦，同时改变轴承的受力力臂，加剧轮端轴承的早期磨损。外形上轮辋采用深槽式轮廓，方便轮胎的拆装作业，轮缘的加厚凸起设计可以抵御车辆靠边行驶时路沿石的剐蹭，避免轮缘变形造成轮胎密封失效。整套钢制轮辋相比铝合金轮毂，制造成本更低、抗冲击韧性更强，在工地、矿区等非铺装路面场景下遭遇硬物撞击时不易碎裂，更适配重载恶劣工况，结构建模完整还原了冲压轮辐的曲面过渡、轮辋滚压的多层轮廓以及各开孔的边缘倒角，可直接用于行走系统装配校核、轮端干涉检查与维修替换的选型参考。
