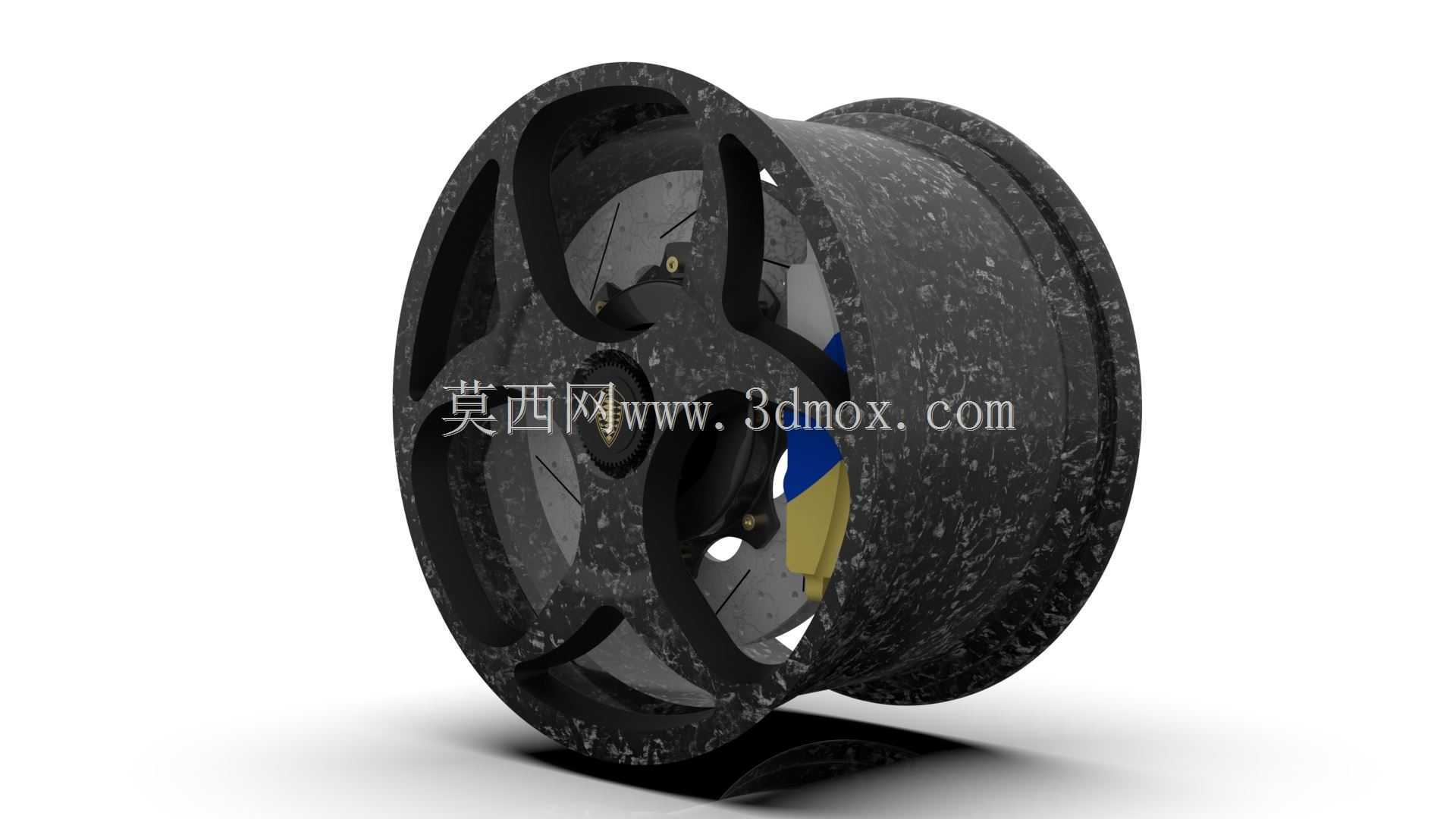

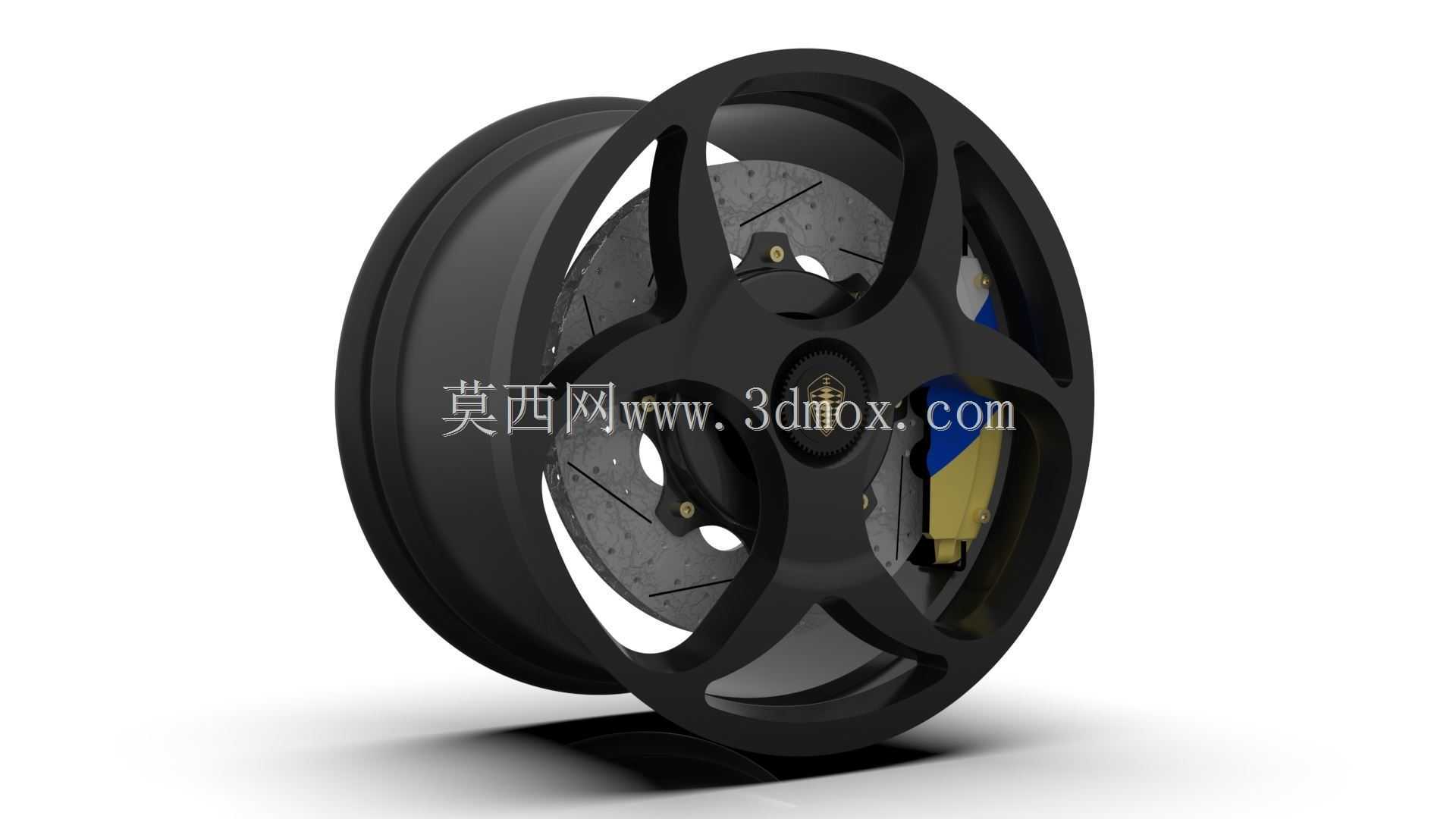

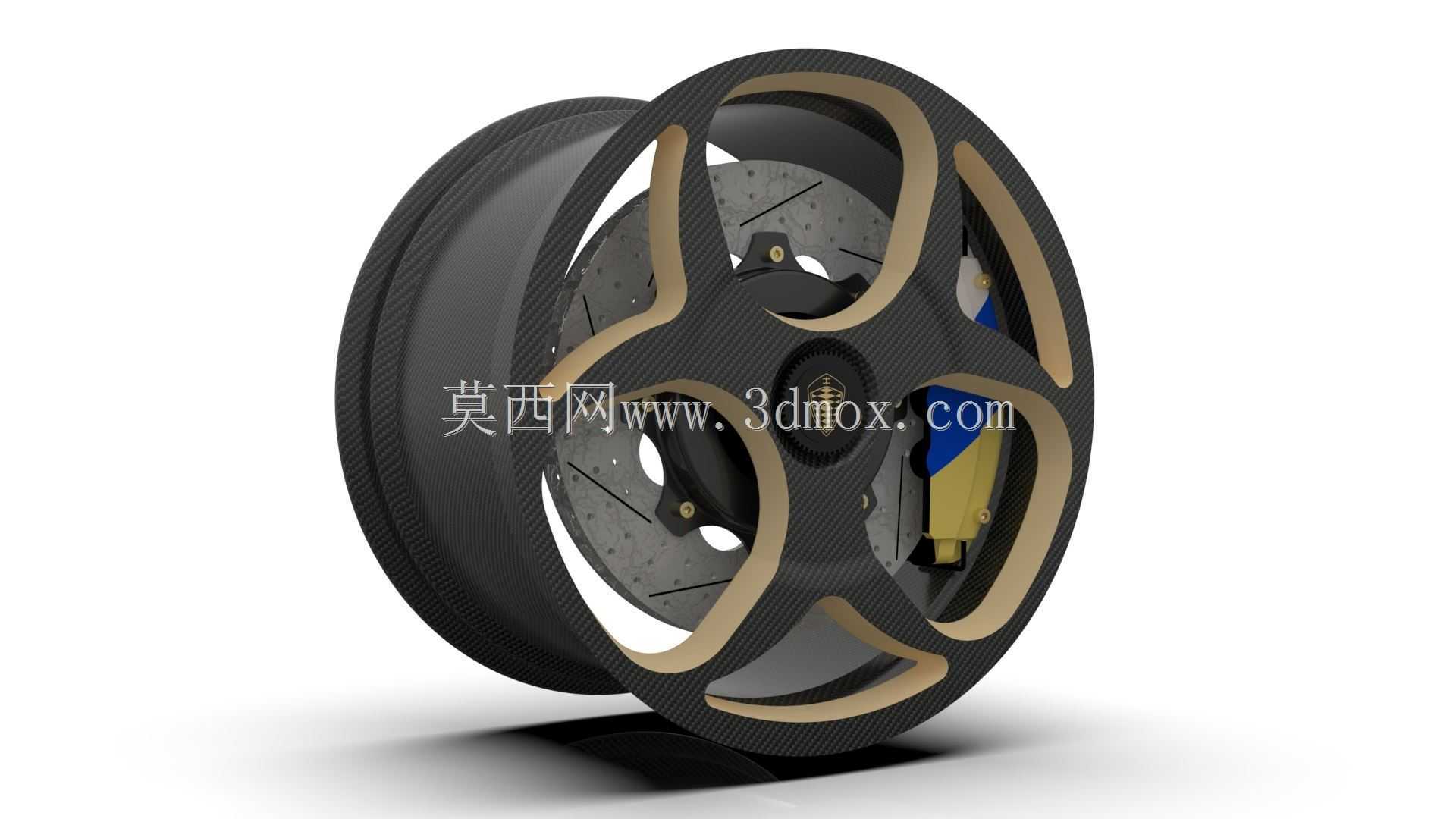

超跑碳纤维镂空轮毂带刹车卡钳总成

　　这套轮毂总成面向高性能超跑的行走系统开发场景，完整还原了碳纤维轮辋、通风制动盘、多活塞制动卡钳以及轮毂中心定位结构的装配关系，可直接用于底盘总布置校核、制动系统匹配演示以及改装方案的结构验证。在实车工程中，轮毂并非单一外观覆盖件，它同时承担着承载整车垂向载荷、传递驱动与制动力矩、为制动盘提供散热气流通道、约束轮胎安装形位公差等多重功能，建模时需要把这些工程约束逐一落到几何特征上。

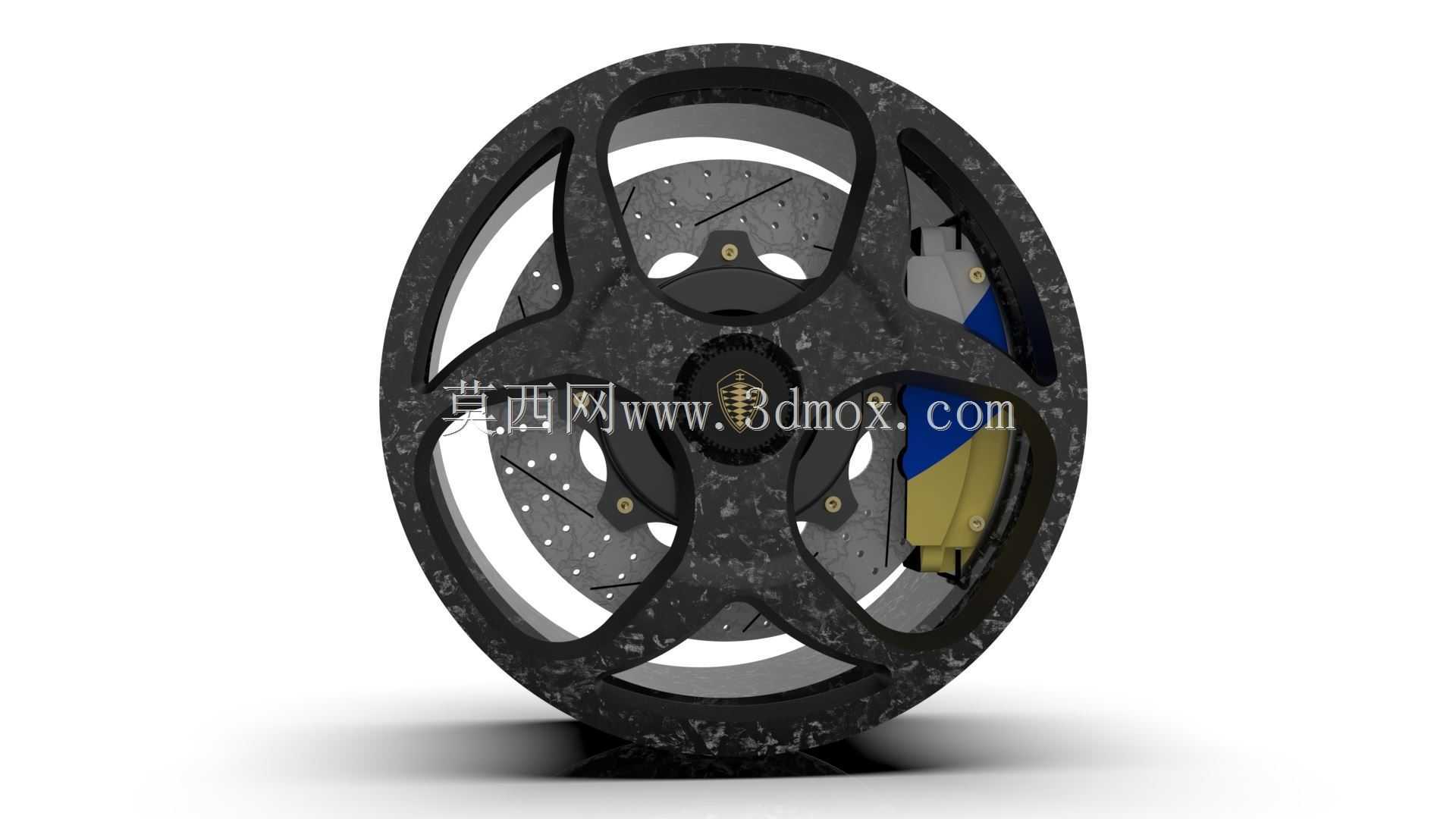

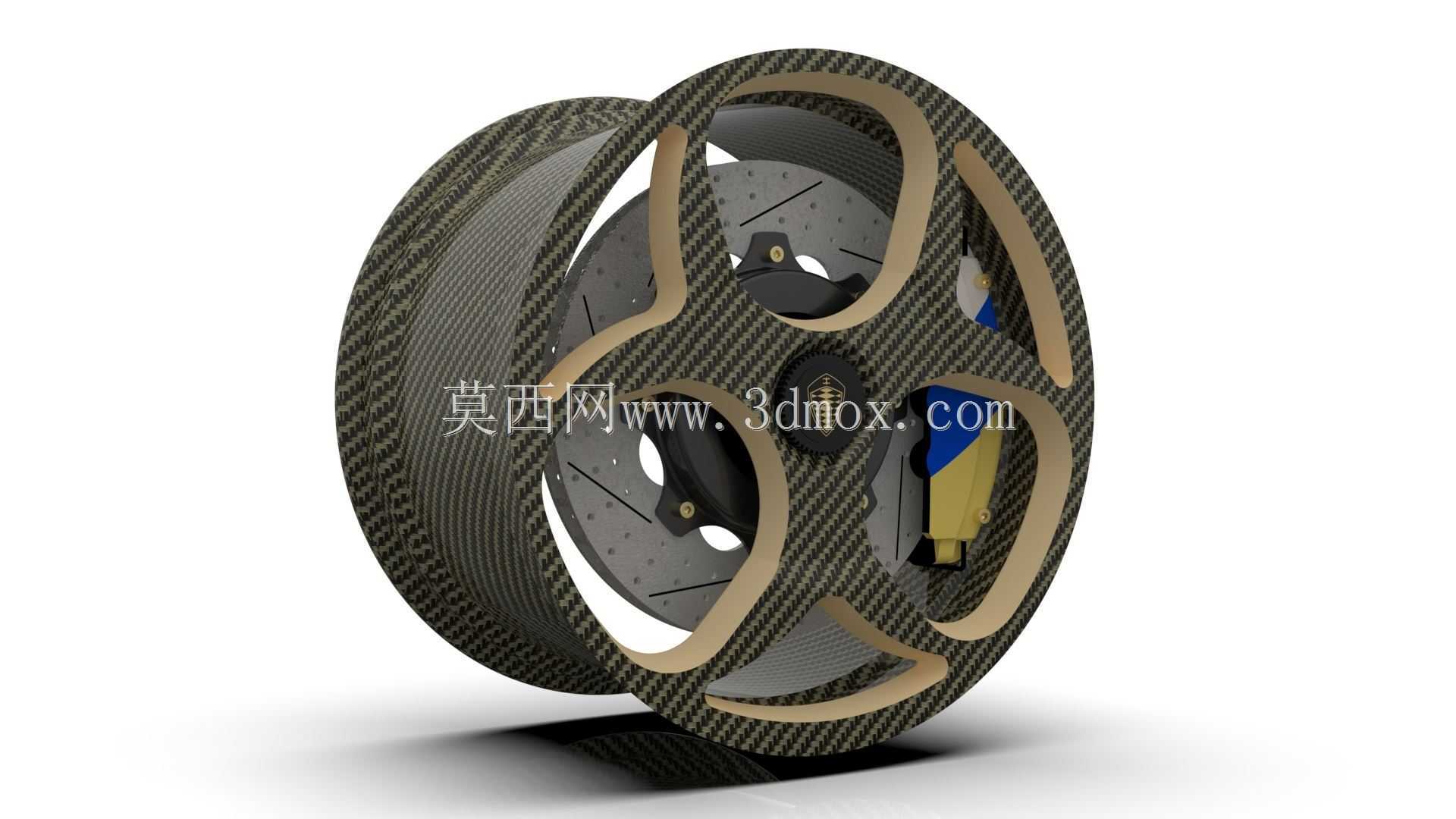

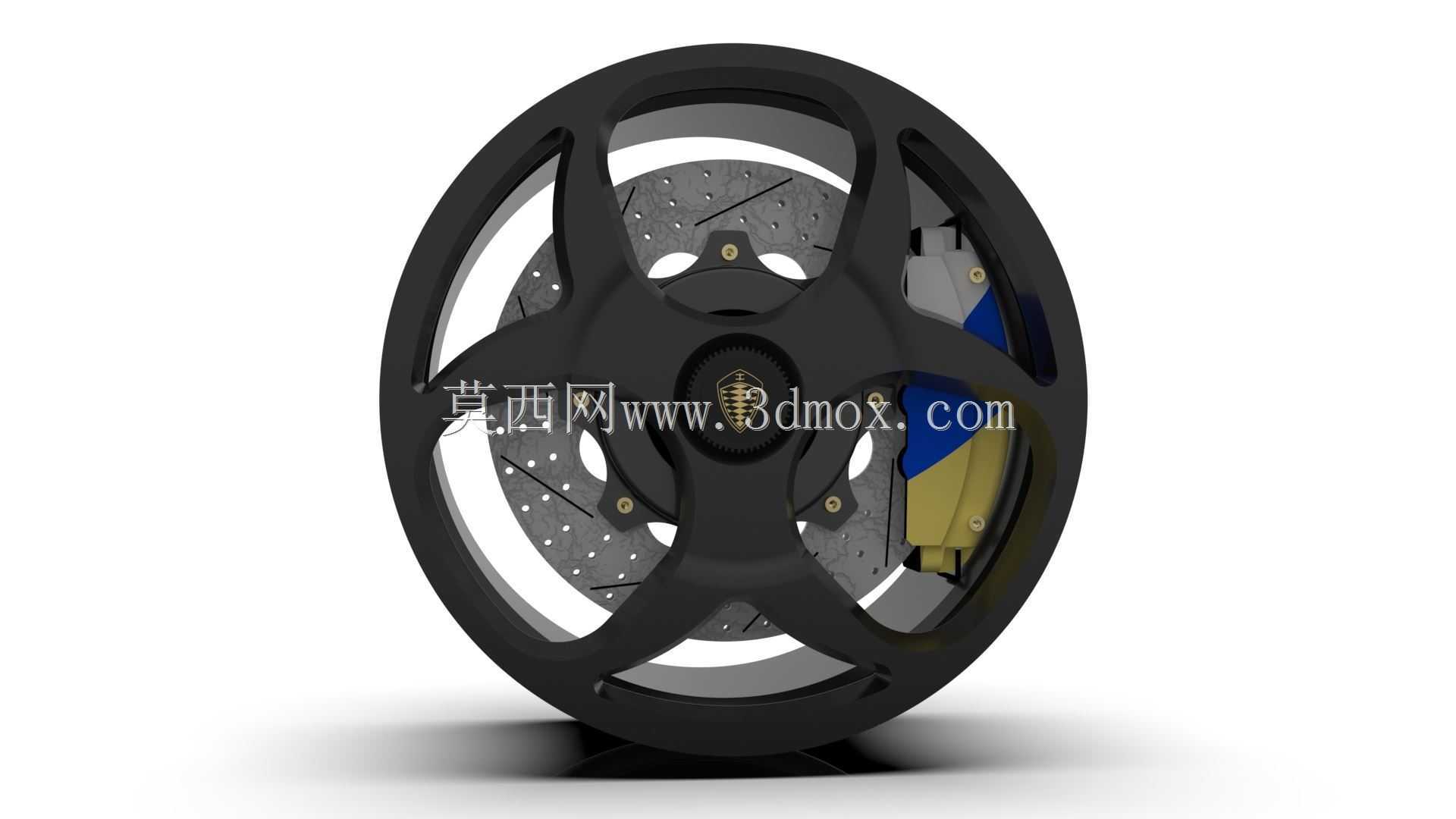

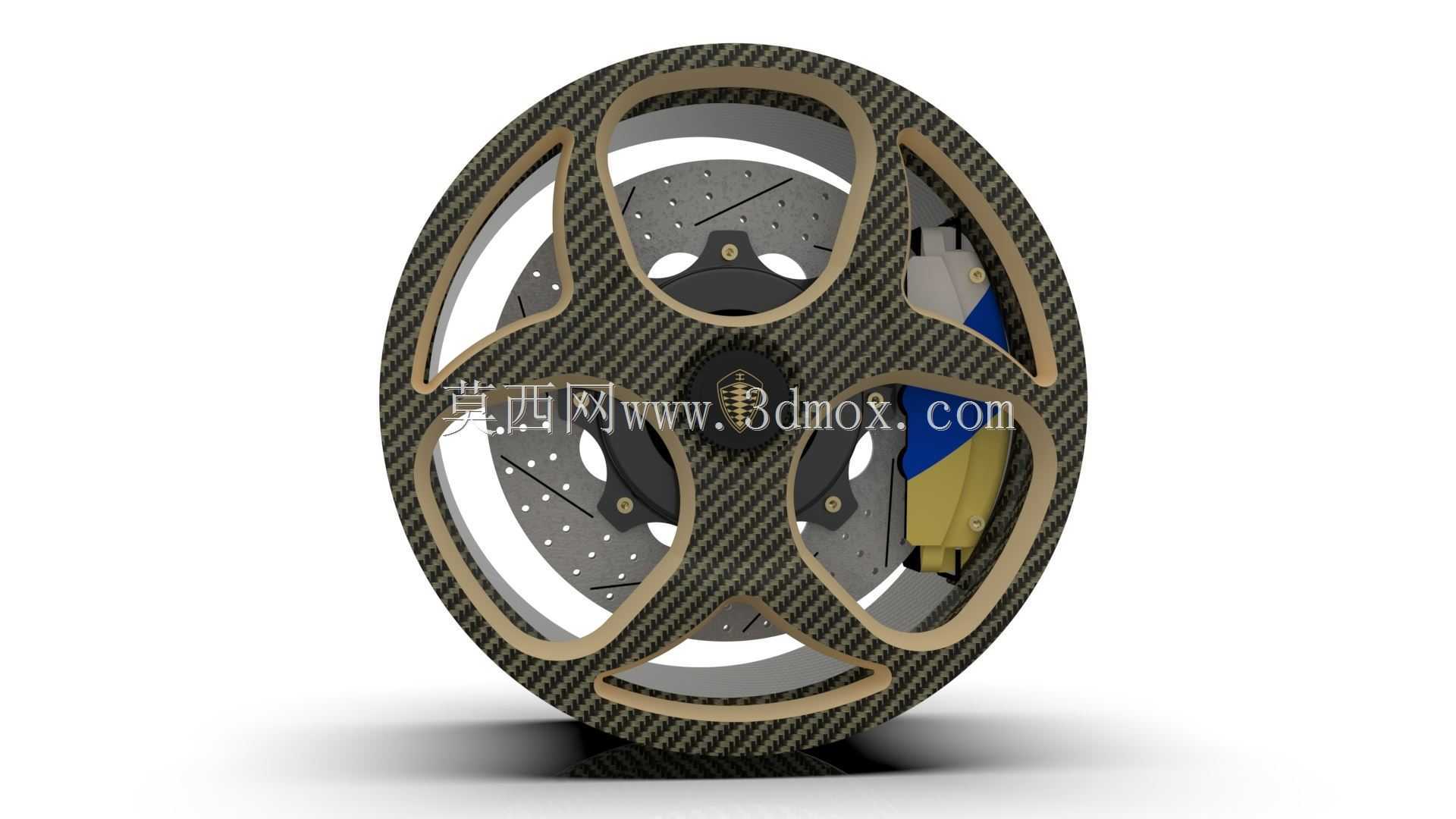

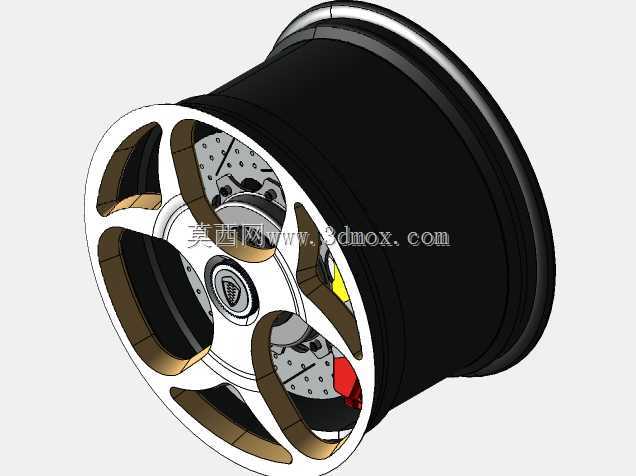

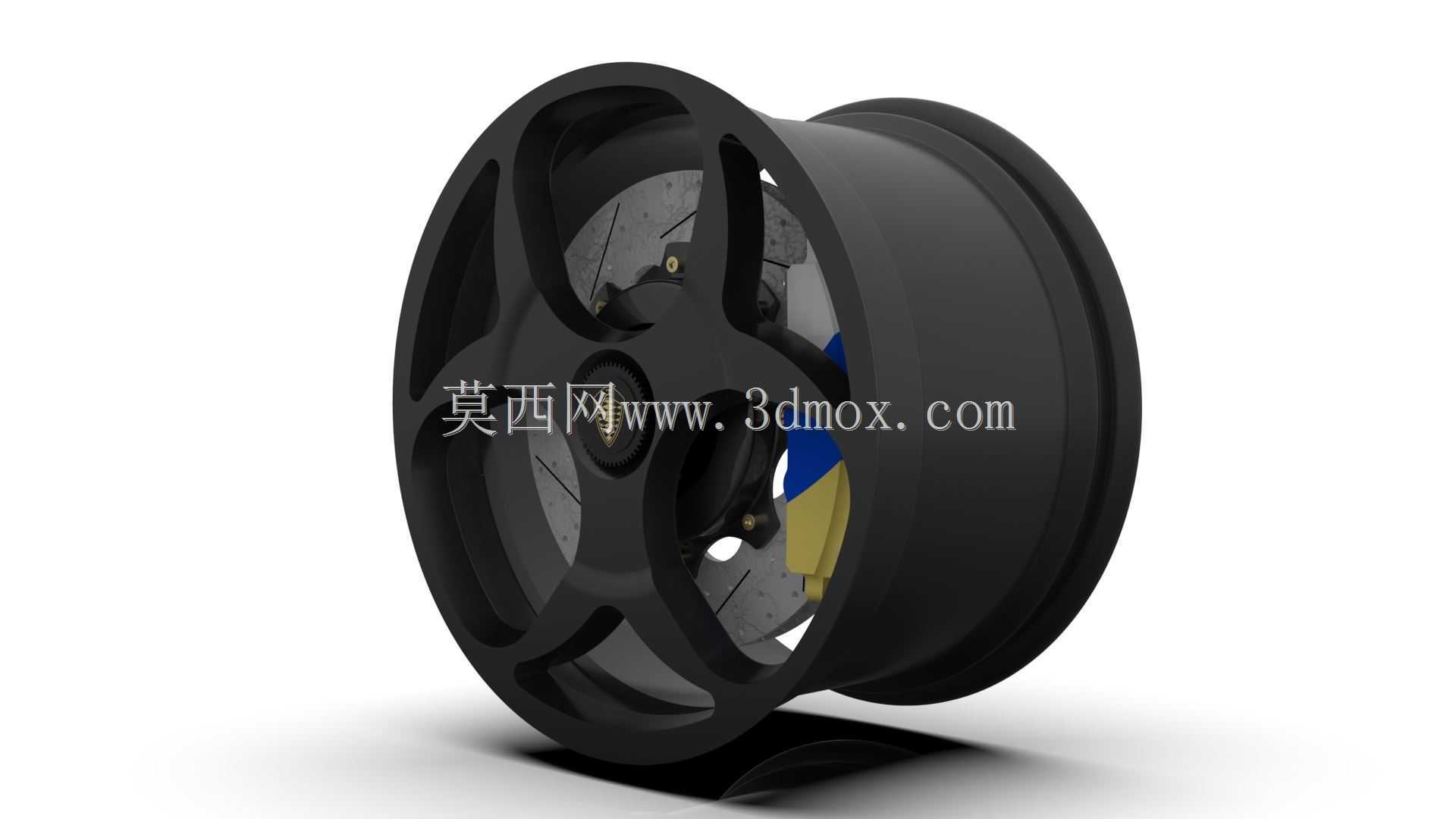

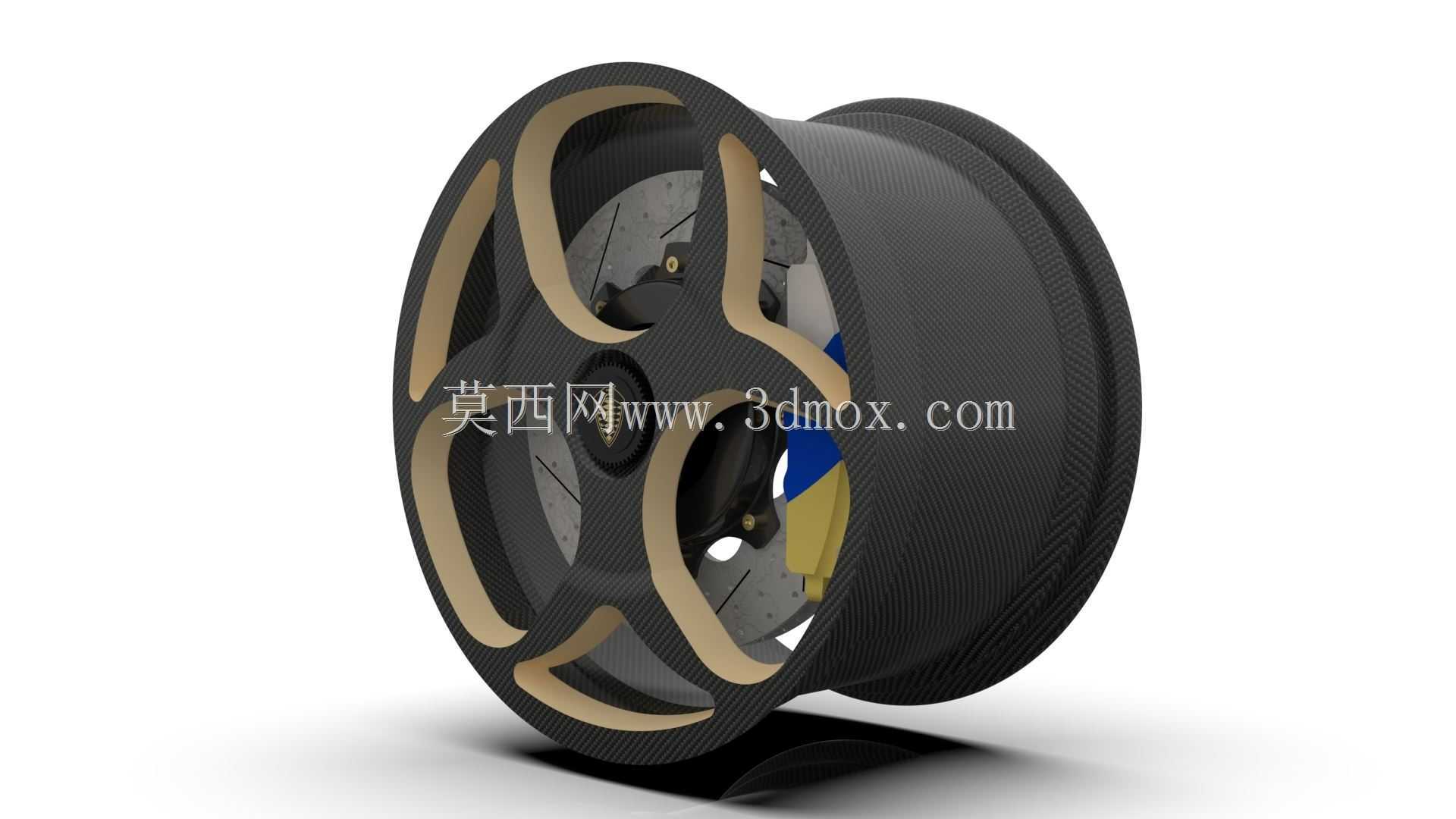

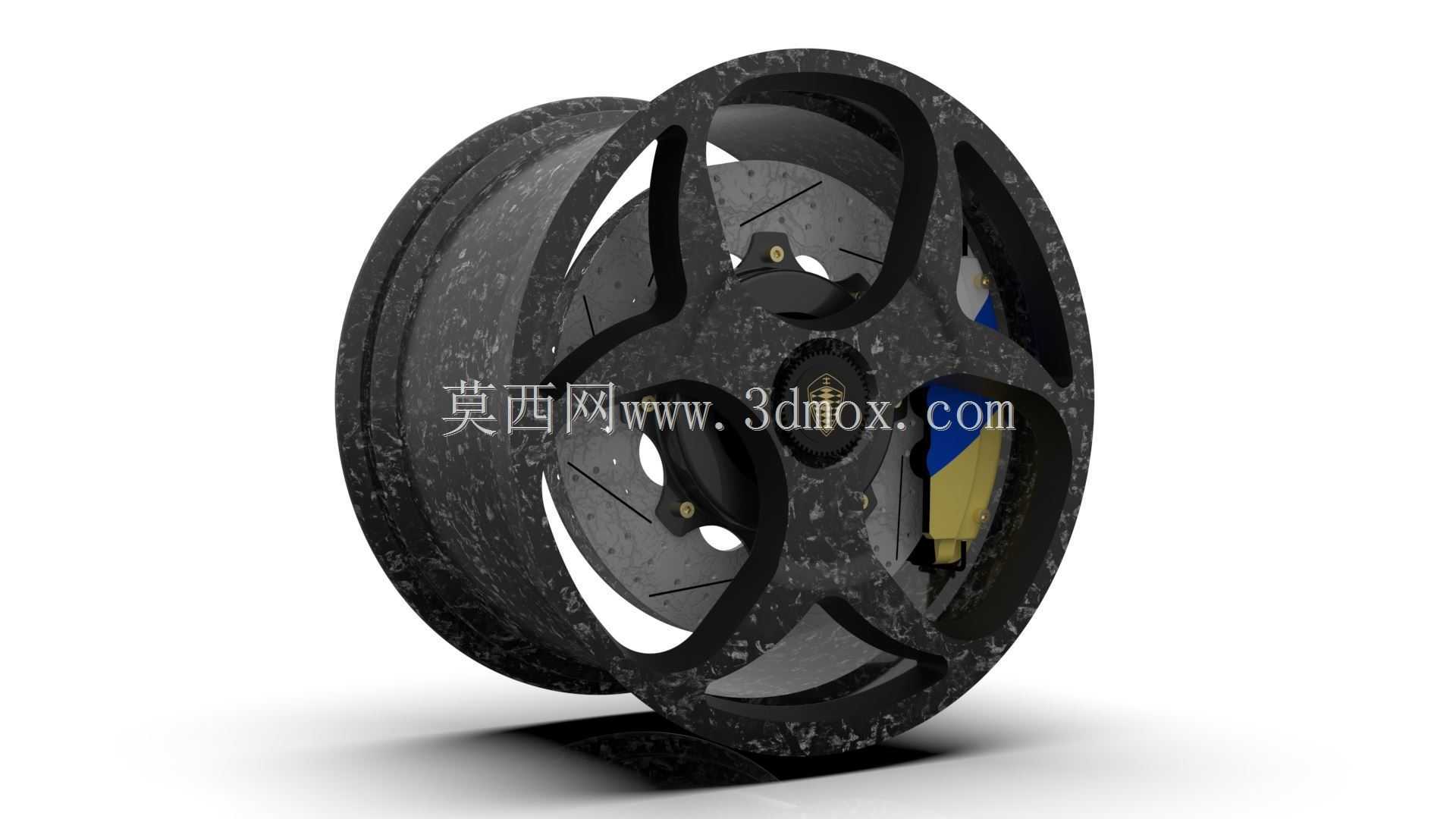

　　从结构思路看，轮辋采用大开口五辐式镂空造型，辐条截面做了变厚度过渡，靠近轮缘处辐条宽度收窄以留出更大通风面积，靠近中心法兰处则逐步加厚并汇集成封闭的承载环，这种形态既符合碳纤维铺层构件“载荷路径连续、避免锐角应力集中”的设计原则，也能让制动过程中产生的热量顺着辐条间隙快速散出。轮辋外圈保留了标准轮缘的胎圈座与凸峰结构，用于约束无内胎轮胎的胎唇，保证高速过弯与急制动时轮胎不发生脱圈；中心区域设置了轮毂轴承安装座、螺栓孔分布圆以及中心定位孔，安装边界与实车转向节的配合面一一对应，装配时轮胎、制动盘、轮毂轴头三者的同轴度可以通过中心孔与端面止口得到保证。

　　制动部分采用大直径通风钻孔盘，盘体两侧布置环形散热筋，径向分布的钻孔一方面用于排出制动摩擦产生的粉尘与气体，避免摩擦片在高温下出现水滑或气膜衰减，另一方面引导轴向气流穿过盘体，把卡钳与摩擦片的热量带走。卡钳本体做了对置多活塞的分块造型，外侧可见活塞腔、油管接口与安装耳座，安装耳通过螺栓固定在转向节的卡钳支架上，钳体与轮辋内表面之间预留了足够的跳动间隙，避免车辆在满载压缩、转向打满或制动点头时发生运动干涉。建模时需要重点核对卡钳最外点到轮辋内壁的最小间隙、制动盘摩擦面与辐条内侧面的轴向距离，以及气门嘴穿过轮辋孔后的伸出空间，这些边界直接决定实车装配是否可行。

　　外形与安装尺寸方面，轮辋的宽度、直径与偏距按照超跑后轮的典型载荷设定，螺栓孔分布圆、中心孔直径与轮毂轴头匹配，制动盘外径接近轮辋内径，卡钳最高点落在轮辋轮廓包络之内。在三维环境中，可以把该总成与转向节、悬架摆臂、减振器以及轮胎断面进行装配仿真，检查全行程下轮胎与翼子板、卡钳与辐条、制动盘与防尘罩之间的间隙变化；也可以基于辐条的镂空区域做流场分析，评估不同车速下冷却气流对制动盘温度场的影响。对于结构设计人员，该模型提供了碳纤维轮毂从外观曲面到承载法兰、从制动匹配到安装边界的完整参考，能够帮助理解高性能行走系统在轻量化、刚度、散热与装配公差之间的平衡逻辑，为后续的改装设计、赛事轮毂开发或底盘教学演示提供可直接复用的几何基础。
