英制六角螺栓配套螺母平垫组合

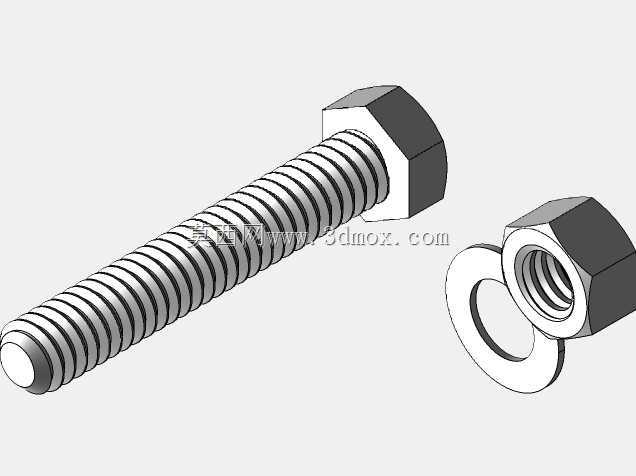

　　这套英制螺纹紧固件组合覆盖外六角螺栓、六角螺母与平垫圈三类最常用的机械连接元件，公称螺纹规格为1/4英寸，螺杆有效长度为1.5英寸，在轻工设备装配、非标工装夹具搭建、户外机电支架安装、小型输送线护板固定等场景中使用频率极高。整套模型按照英制统一螺纹的牙型规则完成建模，螺栓头部为标准外六角构型，螺杆全程加工连续外螺纹，末端做平缓倒角引导，方便装配时快速对准螺母螺纹孔，避免首牙错扣；配套六角螺母的内螺纹与螺栓外螺纹牙距、牙型角完全匹配，拧紧后可形成稳定的轴向预紧力；平垫圈内孔略大于螺纹大径、外径大于螺母支承面，装配时垫在螺母与被连接件表面之间，分散压紧应力，避免软质板材、喷涂面、铝合金型材表面被螺母压出凹痕，同时也能在一定程度上补偿被连接件表面的平面度误差。

　　从结构设计的工程逻辑来看，外六角头部的构型适配开口扳手、套筒、梅花扳手等多种通用紧固工具，在设备侧边、机架内部等操作空间受限的位置，可选择对应工具完成拧紧作业，相比十字槽、内六角等槽型紧固件，六角头在反复拆装的工况下更不容易出现槽口滑牙失效，适合需要定期维护拆解的设备部位。建模过程中螺纹段并非采用简化光杆示意，而是还原了连续牙型的起伏形态，在做装配干涉检查时，可以直观验证螺纹旋合行程，确认螺母从螺杆末端旋入到指定压紧位置的全过程中，不会和周边的筋板、线槽、管路发生空间碰撞；螺栓头部下端的支承面、螺母下端面、平垫圈两侧接触面均按照实际加工的平面特征构建，虚拟装配时能真实模拟零件叠放的贴合状态，不会出现面与面错位悬浮的问题。

　　在安装边界层面，选用该规格紧固件时，需要在被连接件上预制适配的通孔，通孔直径略大于1/4英寸螺纹大径，保证螺杆可以顺畅穿过，不会刮伤螺纹牙型；排布安装孔位时，要为六角扳手或套筒预留足够的旋转空间，六角头的对边尺寸、对角尺寸都要在布局阶段纳入空间校核，避免工具无法套入头部。螺杆1.5英寸的有效长度，需要匹配被连接件的总叠层厚度：穿入后露出螺母的螺纹段建议保留2到3牙，既保证螺纹旋合长度足够、连接承载力达标，也不会因为螺杆过长露出过多，在设备运行时和运动部件发生剐蹭，或是浪费安装空间。平垫圈的选用要和螺母支承面尺寸匹配，垫圈外径不能过小，否则无法起到分散应力的作用，也不能过大，避免超出被连接件的安装面边界。

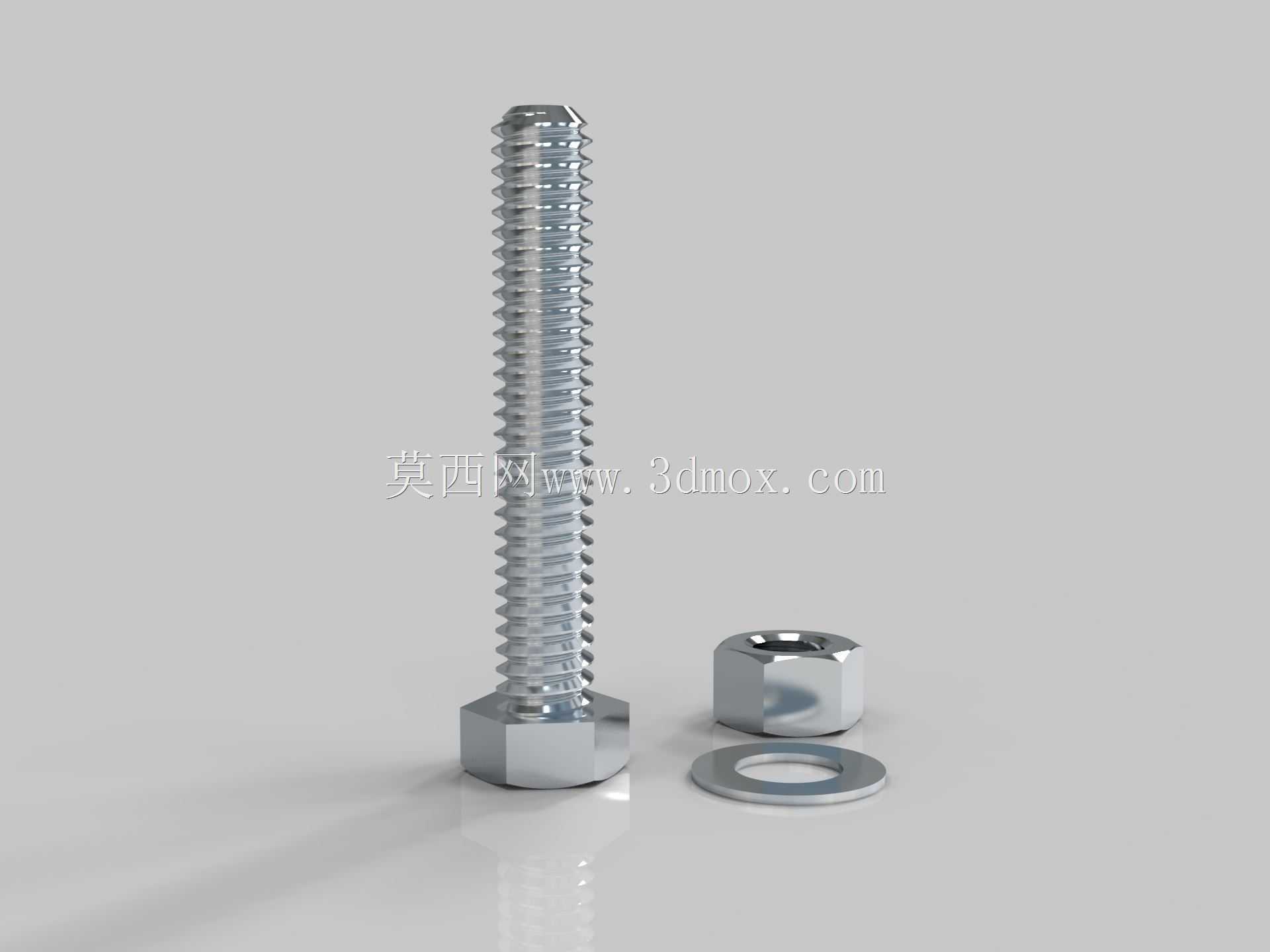

　　在实际设备应用中，这类紧固件常用来固定钣金护罩、型材机架的拼接角件、电机安装座的调节压板、传感器支架的连接部位，英制规格的属性也适配部分进口设备、外贸出口机电产品的装配标准，不用额外替换公制紧固件即可匹配原有安装孔位。整套三维模型把三件配合零件的相对装配关系完整呈现，结构工程师在做整机布局时，可以直接调用这套组合放入装配体，快速完成紧固点位的排布，提前校验安装空间、工具操作空间与零件干涉情况，减少后期加工装配阶段出现孔位不匹配、长度选错、工具无法作业等常见问题。模型的细节表现也兼顾了渲染展示需求，金属镀锌的表面质感、螺纹牙型的光影转折、六角棱边的倒角特征都清晰还原，既可以用于生产前的结构校核，也能作为装配指导示意图的素材，帮助车间装配人员快速理解三件零件的配合顺序：先将螺栓穿过被连接件通孔，套入平垫圈，再旋入六角螺母，最后用扳手拧紧至规定预紧力矩，完成刚性连接。
