两用开口梅花扳手五金工具结构

　　该扳手结构面向设备检修、装配工位和日常机械维护场景，采用一端开口、一端梅花环头的组合形式，能够在同一把手动工具上兼顾快速套入与大扭矩锁紧两类操作需求。开口端适合螺母边部空间较开阔、需要频繁侧向取放的位置，扳口可以从紧固件侧面直接进入，不必沿螺栓轴线完整套入；梅花端则通过多角内环包围螺母或螺栓头，受力接触面更多，在拧紧或拆卸较紧连接件时，能够降低棱角打滑和边角压伤的概率。

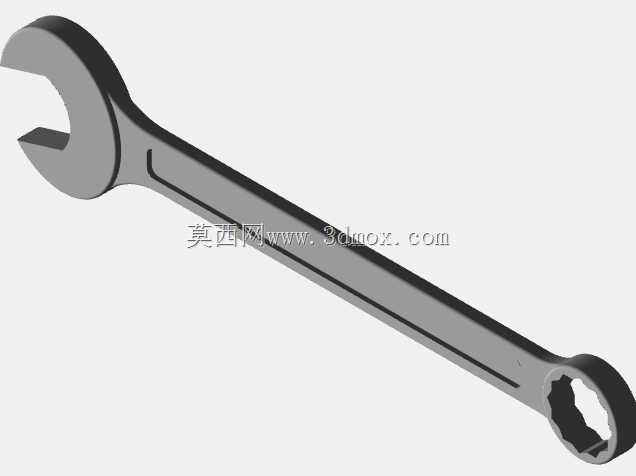

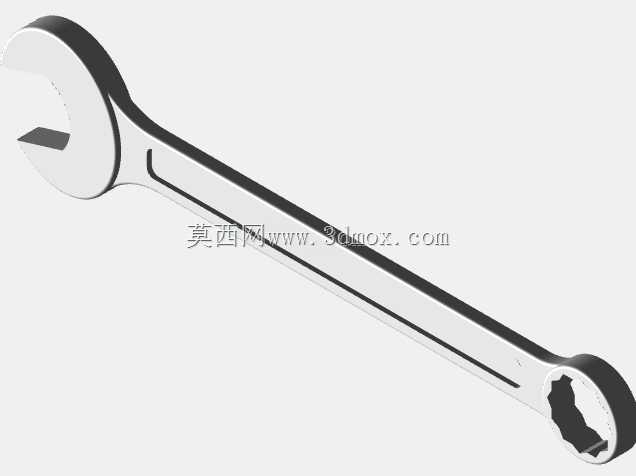

　　从实际使用角度看，这类两用扳手常见于机床周边维护、管道支架装配、自动化设备安装、夹具调整以及通用五金维修。开口端在浅位螺母、长螺杆端部和被遮挡较少的位置操作效率较高，工人只需短距离往复摆动即可完成预紧；梅花端更适合终拧或锈蚀件拆卸，环向封闭结构使施力方向更稳定，也便于在需要较大力矩时配合手掌下压。模型将扳手头、长柄、过渡颈和环头轮廓连续表达，能够用于工具结构展示、维修培训课件、工位布局示意以及五金产品外观方案校核。

　　外形设计上，手柄沿长度方向保持细长形态，目的是在有限工具包空间内提供足够力臂。扳手总长决定了可传递力矩的舒适范围，过长会使狭小机柜或设备内腔中摆动受限，过短则会增加操作者施力负担。柄身截面不宜做成单纯平板，真实产品通常在中段保留加强筋或厚度变化，使弯曲刚度集中在受力路径上；模型中柄部可见纵向线条，对应工具表面的加强或造型分界，可在后续细化时转化为冲压、锻造或铣削结构特征。

　　开口扳头的关键在于卡口开度、喉部深度和头部厚度。卡口尺寸需要与指定规格紧固件匹配，两夹持面应保持平行，并与螺母对边形成足够接触面积；喉部圆弧用于避让螺栓外圆，使扳口能够落到螺母有效受力高度。若头部厚度过大，在螺母贴近墙板、链轮罩或管法兰时无法插入；若厚度过小，则头部容易在高载荷下张口。开口根部的圆弧过渡不能忽略，它能够把尖角处的应力集中分散到柄身，是手动扳手耐久设计中的典型细节。

　　梅花端采用封闭环头思路，内环角点与螺母边角对应，侧壁在施力时贴靠紧固件平面。环头外圆通常比开口端更厚实，因为扭矩通过环形壁传递，颈部与柄身之间需要平滑过渡，避免在猛力扳动时形成断裂起始区。环头可以相对柄身设置轻微偏角，使工具在平面上摆放时手柄离开工件表面，给手指留出握持空间；若用于平齐台面或密集螺栓组，偏角还能减少手背与安装面干涉。建模时应保留内环多角形状、外壁圆弧和颈部收窄关系，这些特征直接影响工具的可制造性与使用真实感。

　　安装边界方面，该件不属于固定安装零件，而是手持工具，因此校核重点不在地脚或连接孔，而在操作包络。扳手围绕紧固件转动时，开口端需要侧向进入空间，梅花端需要沿螺栓轴向套入，柄部尾端还要预留手腕摆动半径。在设备三维布局中，可将该模型放入维修通道、阀门附近、电机底座或夹具旁，检查门板、护罩、管线和相邻螺栓是否阻碍扳手运动。对于连续布置的螺栓组，还应评估扳手从一个紧固件移动到下一个紧固件时是否需要拆卸周边管路或电气元件。

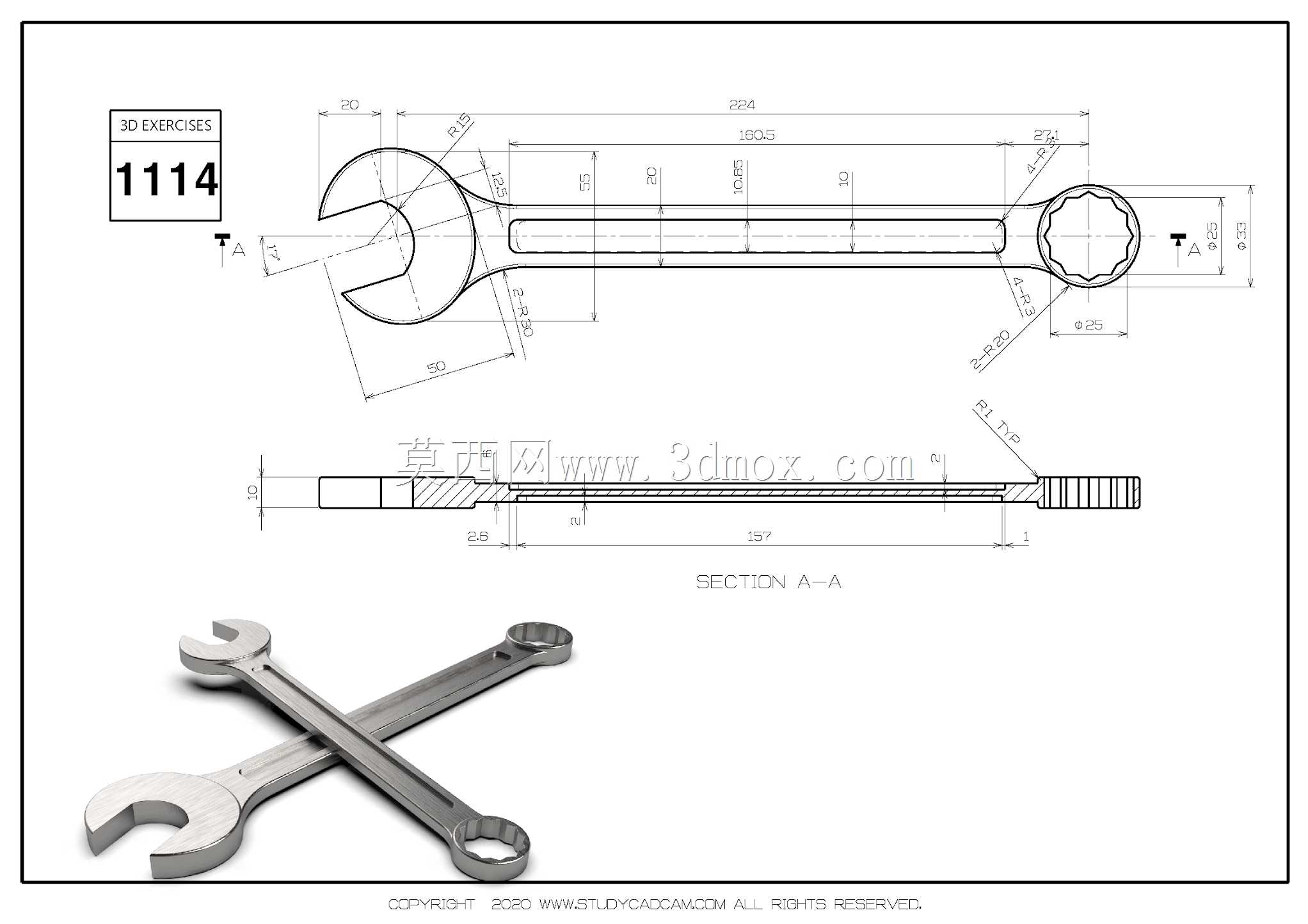

　　结构建模可先依据扳手规格确定开口距离、环头内径、头部厚度和手柄长度，再用草图勾勒两端轮廓，通过拉伸、放样或实体布尔运算形成主体。开口端的夹持面、喉部避让和根部圆角应分别建立，不宜只用简单矩形外轮廓代替；梅花端内环角部需要保持清晰边数，外壁与柄部连接应使用连续过渡曲面。完成主体后，可进一步加入表面倒角、柄部标识区、防滑边缘或吊挂孔，使模型在渲染和装配演示中更接近真实五金工具。

　　在工程应用中，该模型不仅可作为单一工具外观，还可用于维修性分析。设计人员在设备初期布置螺栓时，如果仅凭螺栓库模型而不考虑扳手空间，现场常出现螺母可见但无法施力的问题。将两用扳手放入三维环境后，可以同时检查开口端侧向插入距离、梅花端套入高度、手柄旋转角度和手指握持区域。对于靠近机架内侧的紧固件，若扳手摆动角度不足，可调整螺栓朝向、改用带法兰螺母、增加检修口或更换工具类型。

　　整体而言，该扳手结构体现了手动五金工具在通用性、强度和可达性之间的平衡：开口端追求快速操作，梅花端强调稳定受力，长柄提供力矩，过渡区承担刚度与轻量化需求。模型细节适合用于通用五金配件展示、设备维护仿真、装配工艺说明以及工具结构教学，能够帮助设计者在产品和工位规划阶段提前发现紧固件操作空间不足的问题。
