桌面一体式手机支撑托架结构

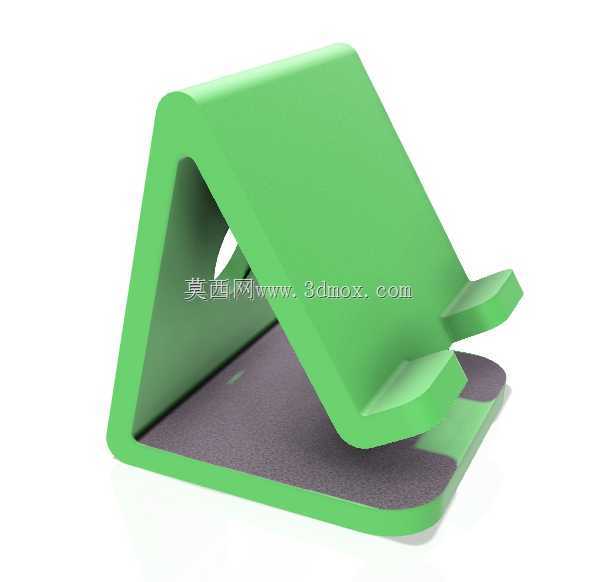

　　这款桌面手机支撑托架采用单块板材弯折成型的整体式结构，没有额外装配的铰接件、紧固件或者弹性卡扣，主体轮廓为连续弯折的三角承力构型，依靠板材自身的弯折刚度形成稳定支撑，日常放置在办公桌面、居家床头柜、车间工位记录台、展会接待前台等场景中，都可以直接平放使用，不需要打孔固定或者额外粘接。从受力路径来看，托架后侧的斜向支撑板承担手机背部的倚靠载荷，底部水平延伸的承托边卡住手机下端边缘，后侧弯折形成的三角空腔把斜向受到的倾覆力直接传导到下方与桌面接触的底板上，整个受力闭环没有薄弱的拼接接缝，即便单手取放手机、横向拨动屏幕调整视角，托架也不会出现侧向晃动感。结构设计阶段特意把支撑斜板的倾角设置在适合日常观看的区间，

　　手机放置后屏幕朝向使用者的视线方向，不用额外垫高或者调整托架位置，竖放时可以满足消息浏览、视频通话、工位计时看屏的需求，横放时也能依托底部两处凸起的挡边承托手机两端，观看长视频、参与线上会议时不会出现侧边滑脱的问题。底部承托位置预留了两处向上凸起的限位挡边，挡边的凸起高度刚好越过手机厚度方向的下边缘，既不会遮挡手机屏幕的显示区域，也不会干涉手机底部充电接口的插拔，手机边充电边放置时，数据线可以从两处挡边之间的空隙自然引出，不会被托架硬弯折线材。托架与桌面接触的底面铺设有整片防滑垫层，垫层覆盖底板的主要接触区域，一方面增大托架和光滑桌面、玻璃台面、烤漆办公桌之间的摩擦系数，避免手机放上去之后托架整体向后滑移，

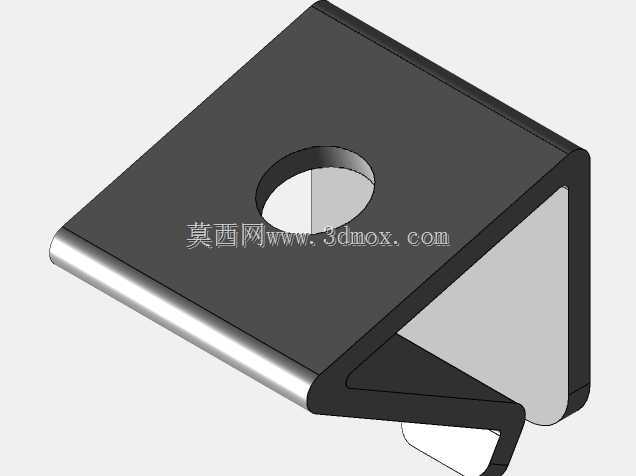

　　另一方面软质垫层可以隔开硬质托架和桌面，拖动托架的时候不会刮花桌面漆面，也能减少手机放置、取放过程中产生的碰撞异响。整体外形没有突出的尖锐棱角，所有外露的弯折边缘都做了圆弧过渡，日常拿取挪动的时候不会划伤手部，托架自身的占位尺寸紧凑，三角构型的底板进深控制在桌面小物件的合理范围内，不会过多占用桌面的操作空间，旁边放置水杯、键盘、记事本的时候也不会互相干涉。建模过程中可以直接按照等壁厚板材的弯折逻辑搭建主体，先绘制单侧的截面轮廓，沿宽度方向拉伸得到基础实体，再对底部挡边、后侧三角镂空位置做切除处理，三角区域的镂空既减少了材料的冗余用量，也方便使用者从镂空位置穿入手指拎起挪动托架，同时镂空结构避免了大面积封闭板材容易出现的成型翘曲问题。

　　如果采用3D打印制作，可以直接按当前整体结构输出，不需要添加支撑结构，斜板和底板的弯折角度完全满足自支撑成型要求；如果采用板材裁切后热弯加工，可以先展开得到平板下料轮廓，热弯折线位置对应三角构型的两道弯折棱，加工工序简单，不需要后续多件组装。托架的支撑宽度覆盖主流常规尺寸手机的宽度范围，厚度方向的容纳空间预留了带普通保护壳手机的放置余量，不需要调整夹持间距，手机直接斜靠放入即可就位，没有夹装操作步骤，拿取效率比可调式夹持支架更高。斜板表面和手机背部接触的区域平整顺滑，不会硬压手机背部的摄像头凸起，接触位置的受力均匀分布在手机背板区域，不会出现局部点应力压伤手机外壳的情况。底板的外轮廓边角做了圆角处理，放置在桌面上不会和相邻物件发生硬磕碰，整体结构没有易松脱的小零件，长期使用过程中不存在转轴磨损、弹簧失效、卡扣断裂这类常见故障点，维护成本极低，既适合作为日常桌面数码承托配件，也可以在工业工位上作为放置移动终端、扫码手机的固定承托位，满足产线工位扫码看作业指导、设备旁记录运行参数的使用需求。
