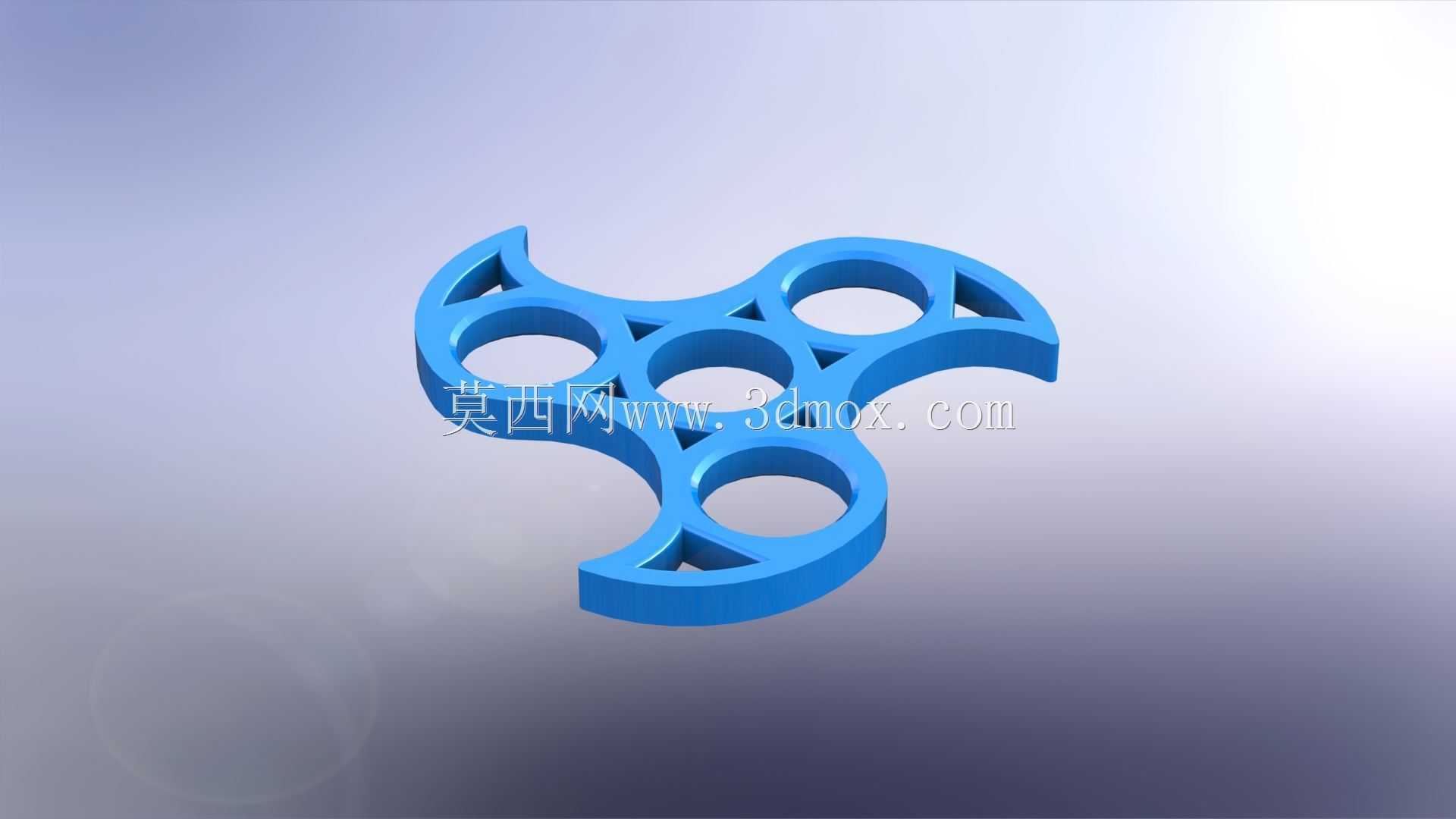

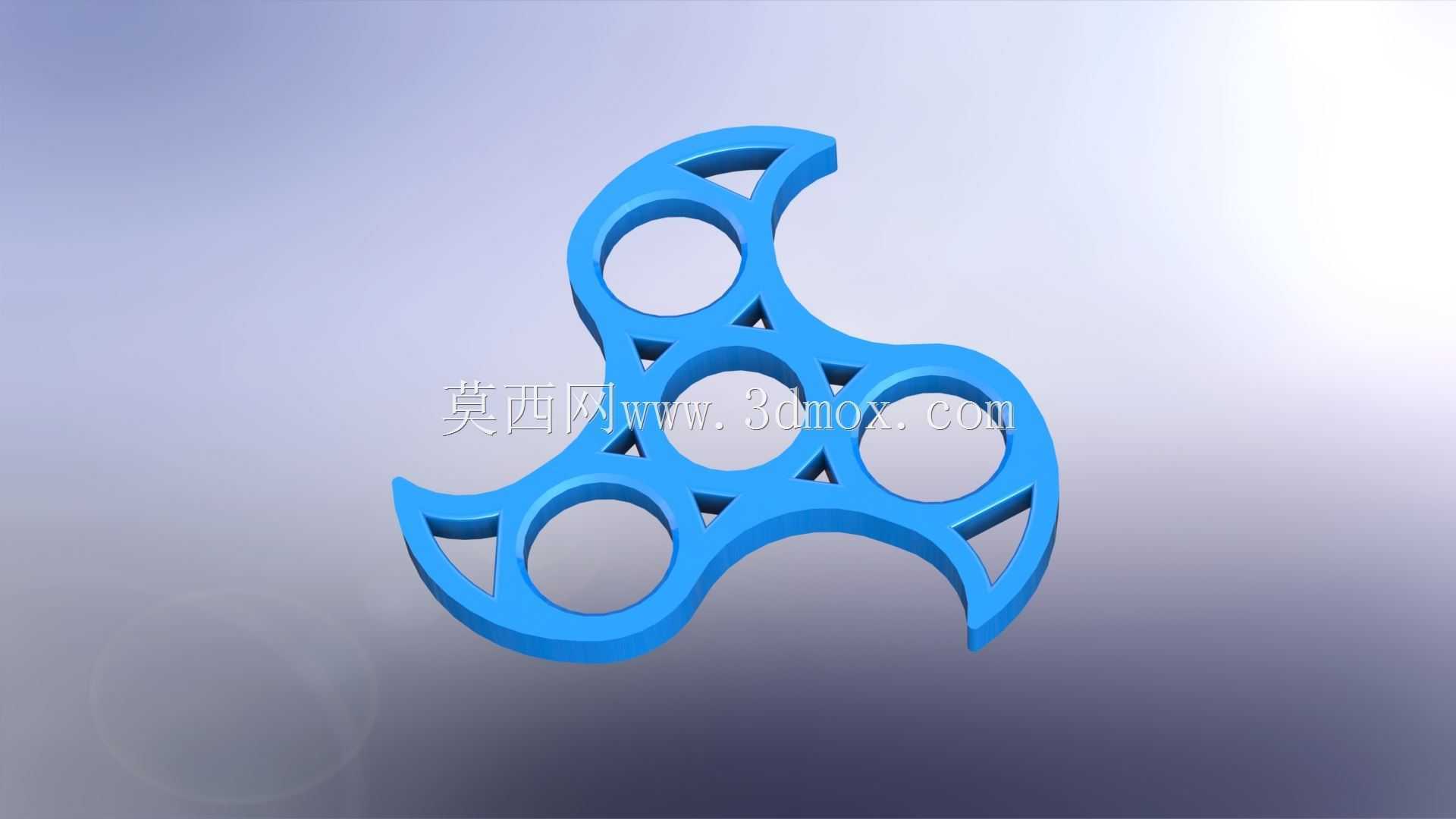

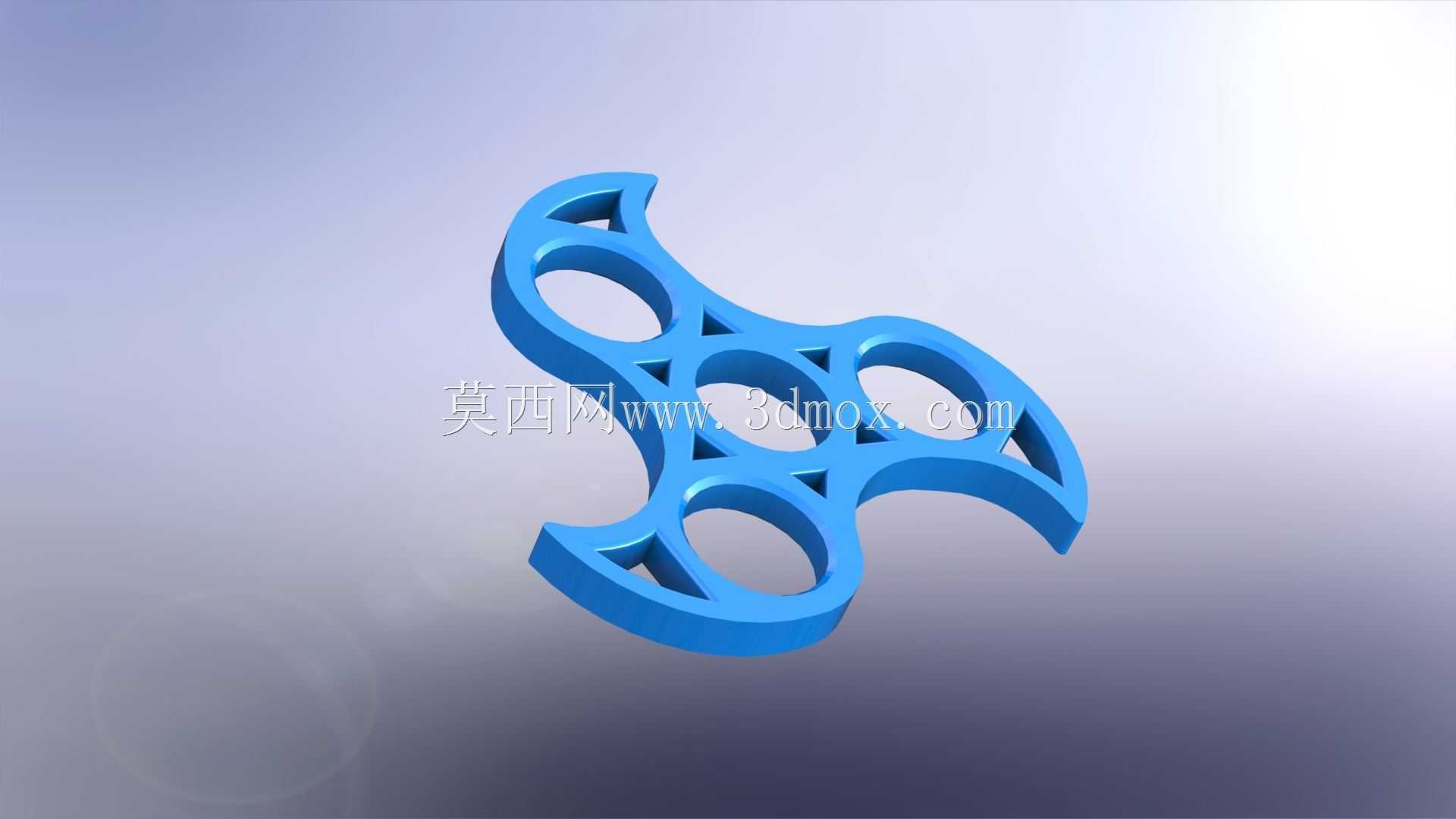

这款三叶式指尖陀螺承载底座采用中心对称布局,整体围绕中部主轴承安装孔展开,三个外伸臂沿圆周方向均匀分布,相邻臂之间夹角保持120度,旋转过程中质心始终落在中心轴线上,不会出现偏摆、抖振的问题。从实际使用场景来看,这类结构主要作为指尖陀螺的主体承载框架,中部通孔用于压装主轴承,三个臂端的圆孔分别嵌入配重轴承,使用者捏住中心轴承内外圈即可拨动整体高速旋转,是桌面减压、手部微动训练类产品里非常经典的三叶构型。
设计阶段首先要确定的就是中心孔与端孔的位置度关系:中心安装孔的轴线必须和三个端孔的轴线保持平行,所有孔位的中心连线构成等边三角形,任意端孔中心到主体中心的距离误差需要控制在很小范围内,否则三块配重的离心力无法相互抵消,高速转动时会产生径向跳动,不仅手感发涩,还会加快轴承磨损。底座本体采用一体化成型思路,臂身没有拼接缝,避免装配带来的累积误差,外轮廓的弧形过渡全部做了圆角处理,既不会在手持转动时划伤皮肤,也能减少应力集中——如果臂和中心圆盘交接处采用直角转折,注塑或者3D打印成型后,转角位置很容易因为内应力出现开裂,长时间受离心力作用甚至会发生臂部断裂。

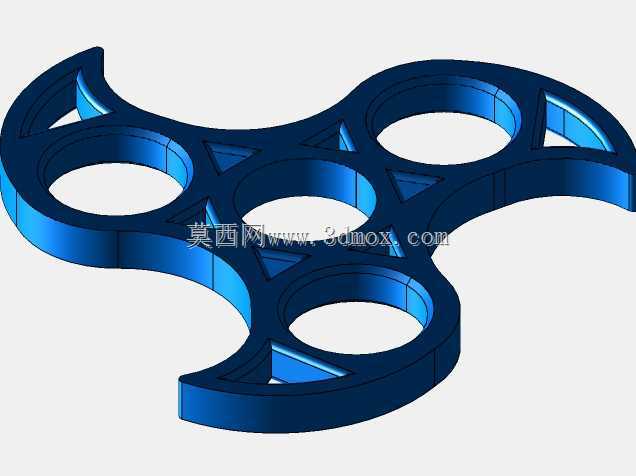

镂空设计是这个结构很关键的处理点,每个臂身上都开有三角形减重槽,首先作用是降低本体自重:在端孔已经装入金属配重轴承的前提下,框架本身重量越轻,整体转动惯量就越集中在外侧配重上,相同拨动力度下能获得更长的旋转时长;其次镂空槽可以减少成型过程中的材料堆积,不管是采用塑料注塑还是光固化3D打印,厚壁位置都容易出现缩痕、内应力不均的问题,去掉多余材料后,整个零件壁厚尽可能保持均匀,成型冷却时各部位收缩速率一致,成型后孔位变形量更小。从安装边界来看,中部主轴承孔和端部配重轴承孔都采用过盈配合尺寸,孔壁预留合适的压装余量,轴承压入后不需要额外打胶或者加装紧固件,依靠材料本身的抱紧力就能固定轴承外圈,转动时轴承和底座之间不会出现相对滑动。

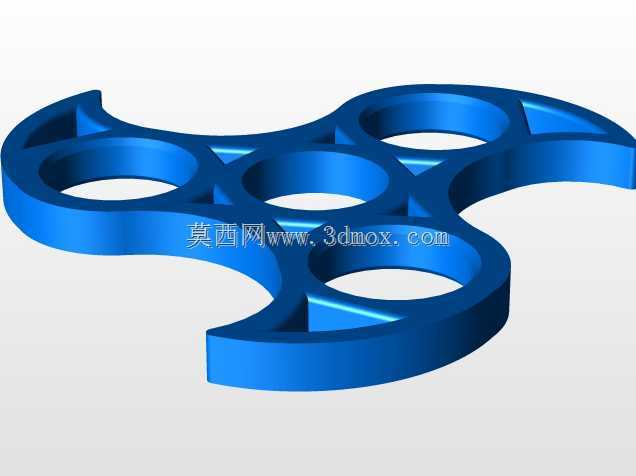

外形尺寸方面,这类三叶底座的外接圆直径通常适配成年人单手握持的范围,整体厚度和标准轴承的宽度匹配,装配完成后轴承两端面和底座表面基本齐平,手指捏住中心轴承两侧时不会被框架剐蹭。臂端的外轮廓做成月牙形凹弧,一方面是造型辨识度更高,另一方面转动时弧面会形成连续的视觉残影,动态观感比直边结构更流畅。结构校核时需要重点关注臂部的刚性:虽然做了镂空,但臂身横截面保留了足够的宽度和厚度,配重轴承压入以及高速旋转产生的离心载荷作用下,臂端不会出现向外的挠曲变形,也就不会发生配重轴承蹭到手指或者外壳的情况。中心圆盘区域做了局部加厚处理,用来承担主轴承压装时的轴向压力,压装过程中整个底座放置在平面上,受力不会让中心区域发生凹陷变形。
实际量产或者自制加工时,这个结构的建模逻辑也很清晰:先绘制中心对称的草图,定位四个轴承孔的中心,再绘制外轮廓和内部镂空槽,拉伸统一厚度后对所有锐边做倒圆角,最后对孔位进行配合尺寸校验。不需要额外设计卡扣、螺纹等连接结构,零件本身就是完整的承载框架,压入对应规格的轴承之后即可组成完整的指尖陀螺组件,拆装维护也很方便,轴承磨损后可以从孔内顶出更换,底座本体可以重复使用。这类对称旋转件的设计思路同样可以延伸到其他多叶离心配重结构上,核心就是保证质心重合、配重均布、刚性足够,同时通过镂空优化重量分布,兼顾转动性能和成型工艺性。
