模块化智能手机ARA中框骨架结构

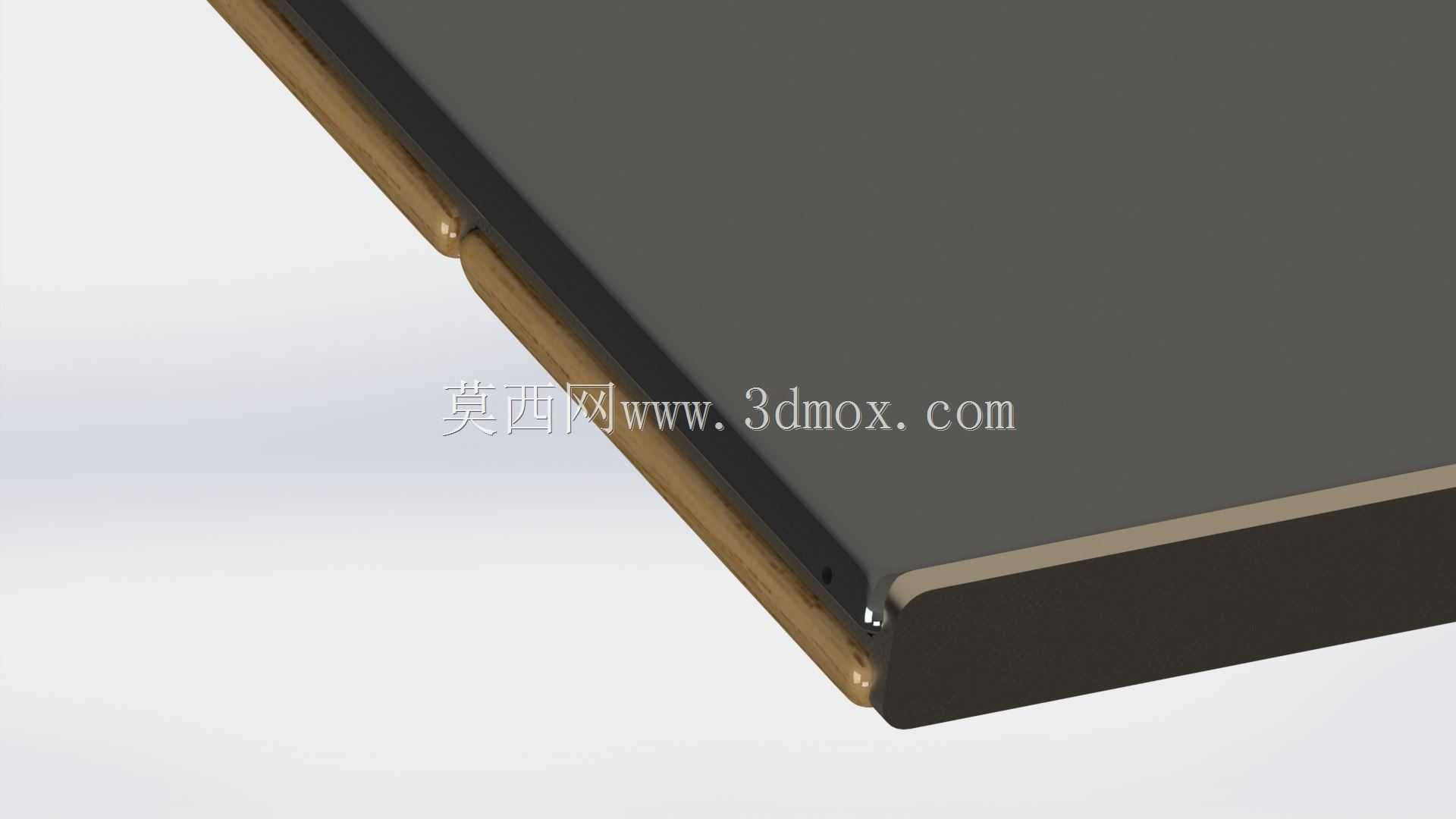

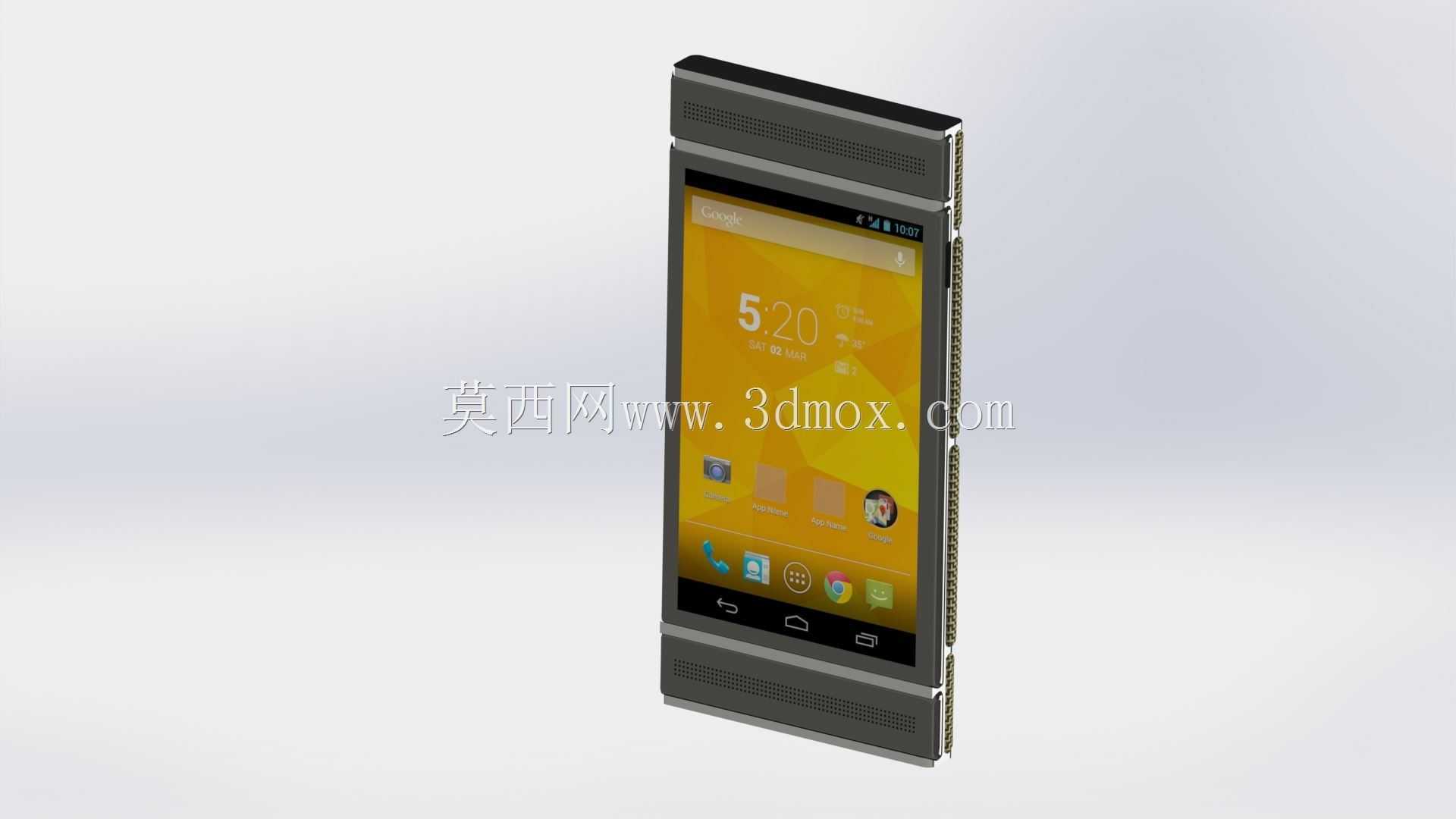

　　这套三维结构围绕模块化移动终端的中框承载骨架展开，核心呈现Medium Endo Skeleton架构下各功能模块在机身内的排布逻辑，面向消费电子结构验证、模块化终端方案预研场景使用，可直接用于模块插拔配合校核、内部堆叠干涉检查以及外观渲染方案评审。整机以长条形金属中框作为主承力基体，骨架侧边预留连续的模块锁止卡位，所有外接功能单元均沿骨架长度方向依次嵌入，不需要额外粘接固定，依靠侧边卡扣与端面压块实现模块定位，后期更换单个功能件时只需松开对应卡位即可完成拆装，维护过程不会牵连相邻模块。从当前堆叠状态来看，骨架上部集成热成像相机模组，该模组镜头端朝向机身背面，采集面与后盖保持齐平，避免突出镜头在平放时产生支点磨损；

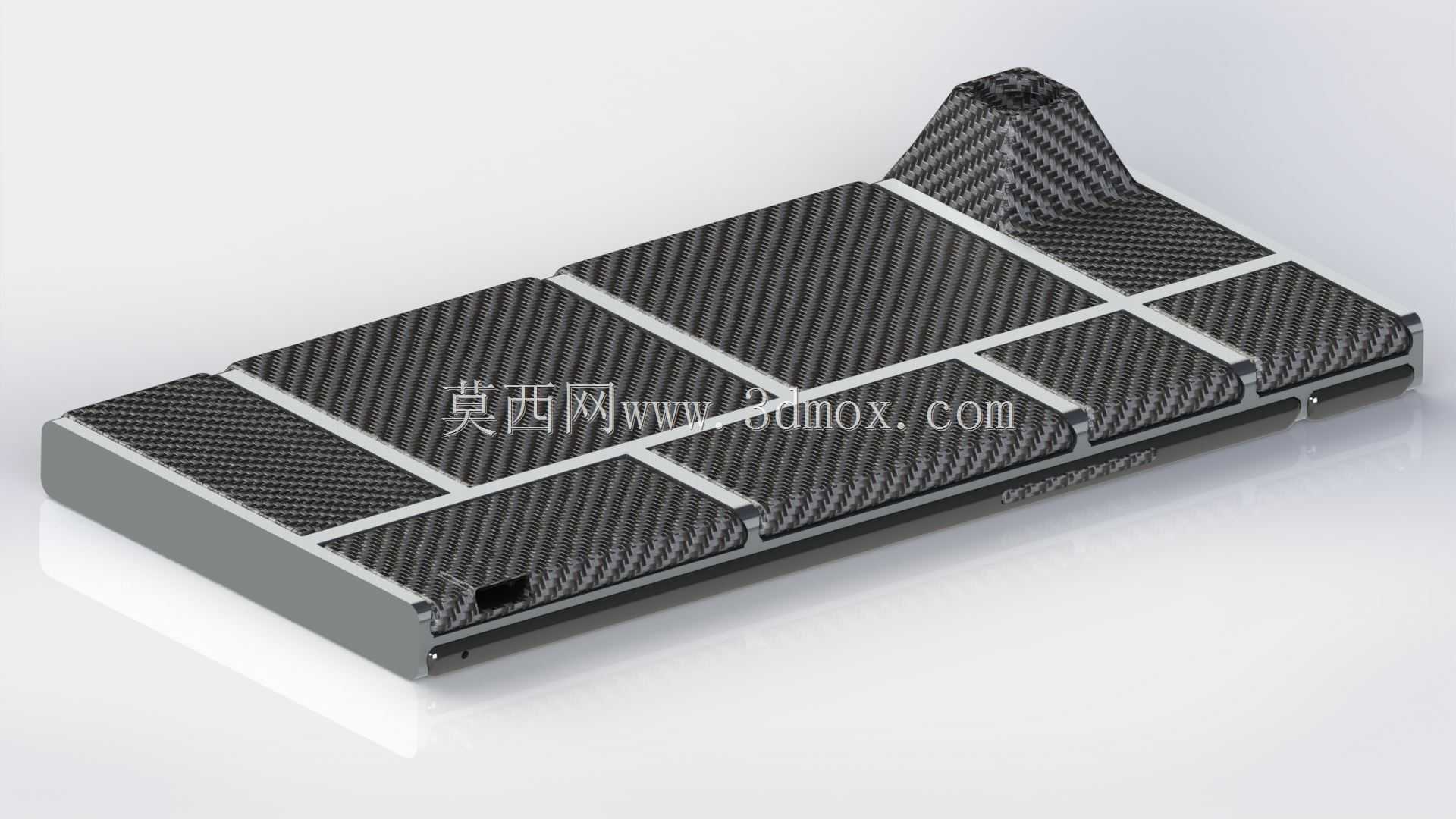

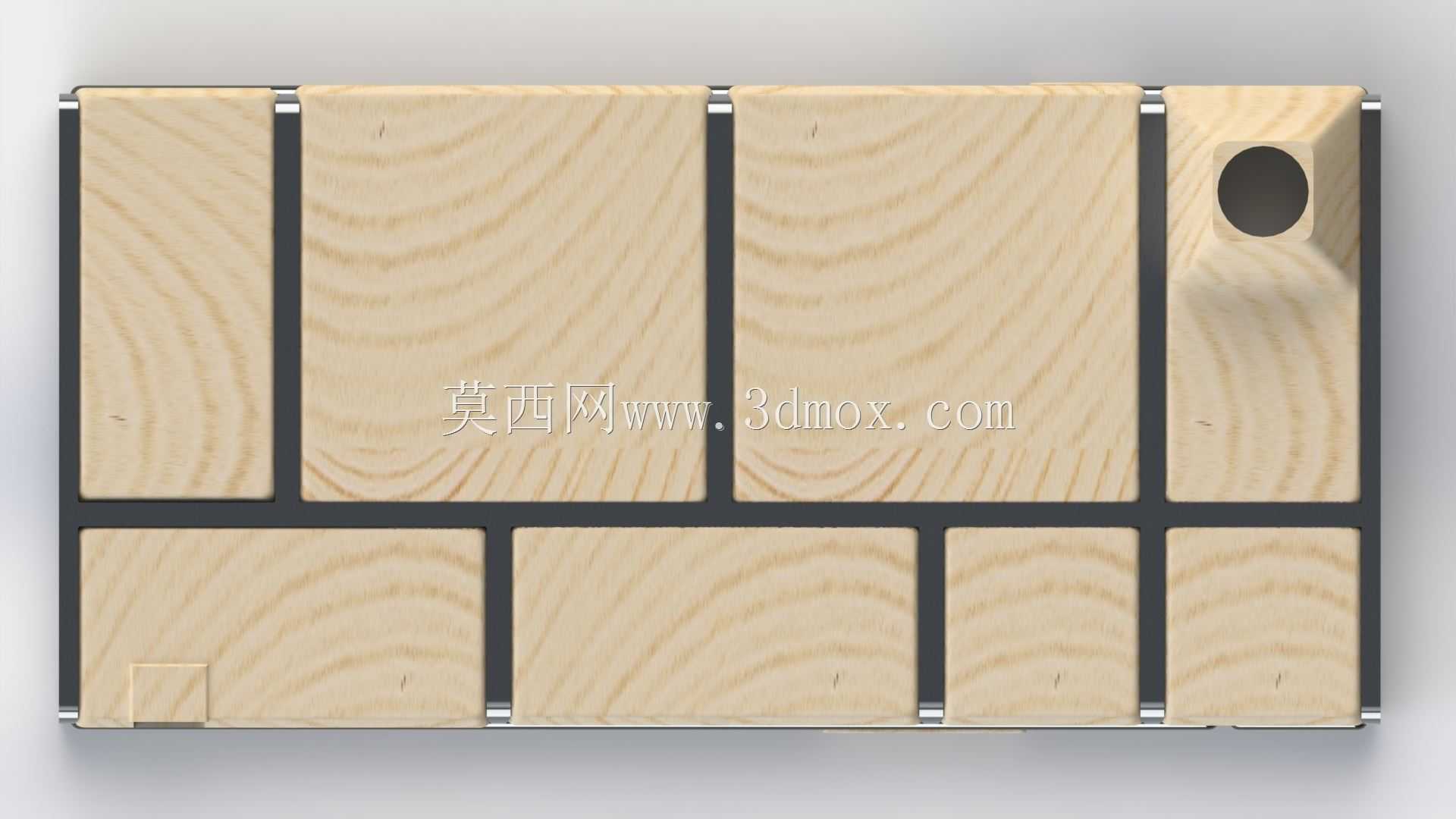

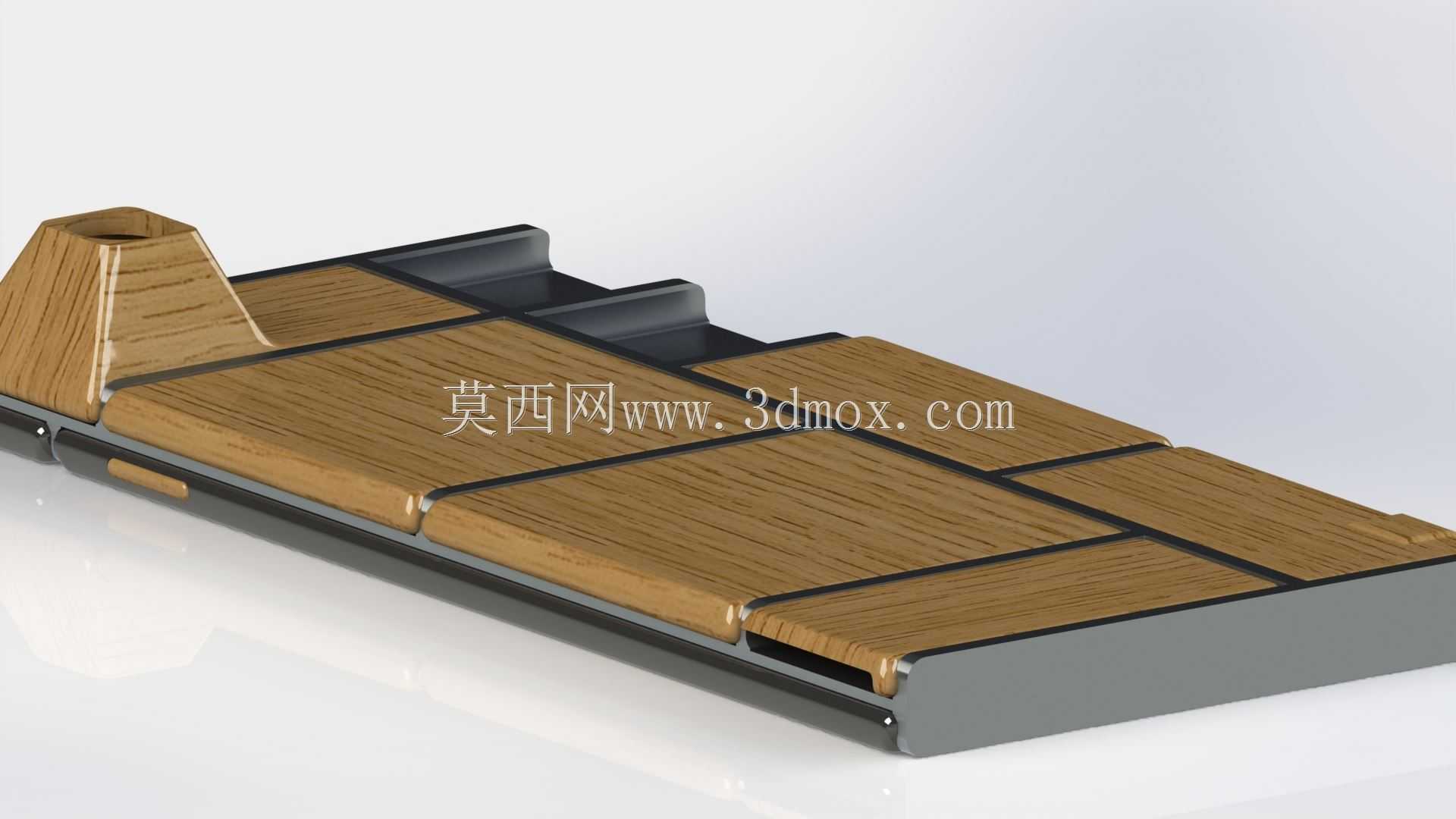

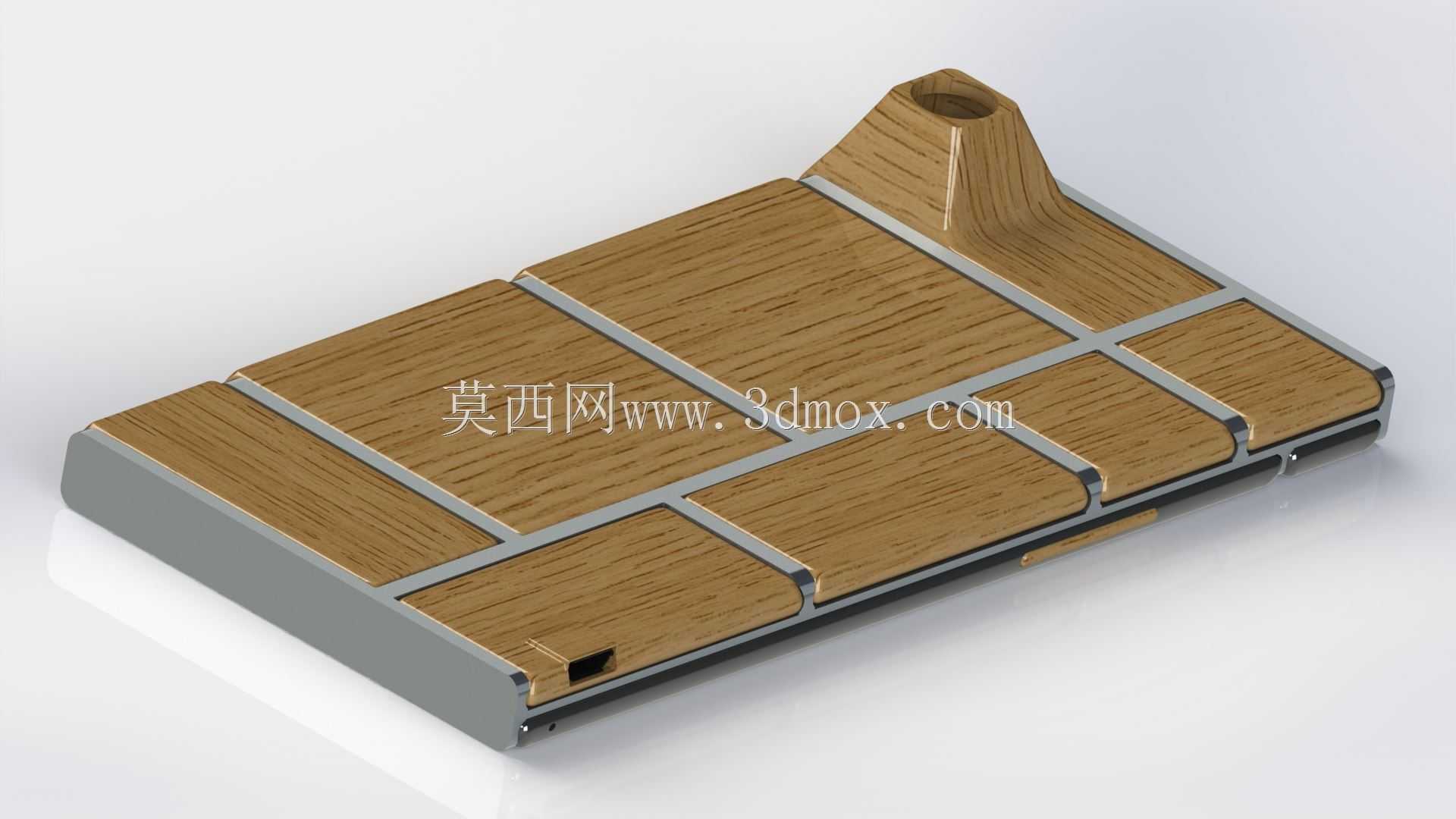

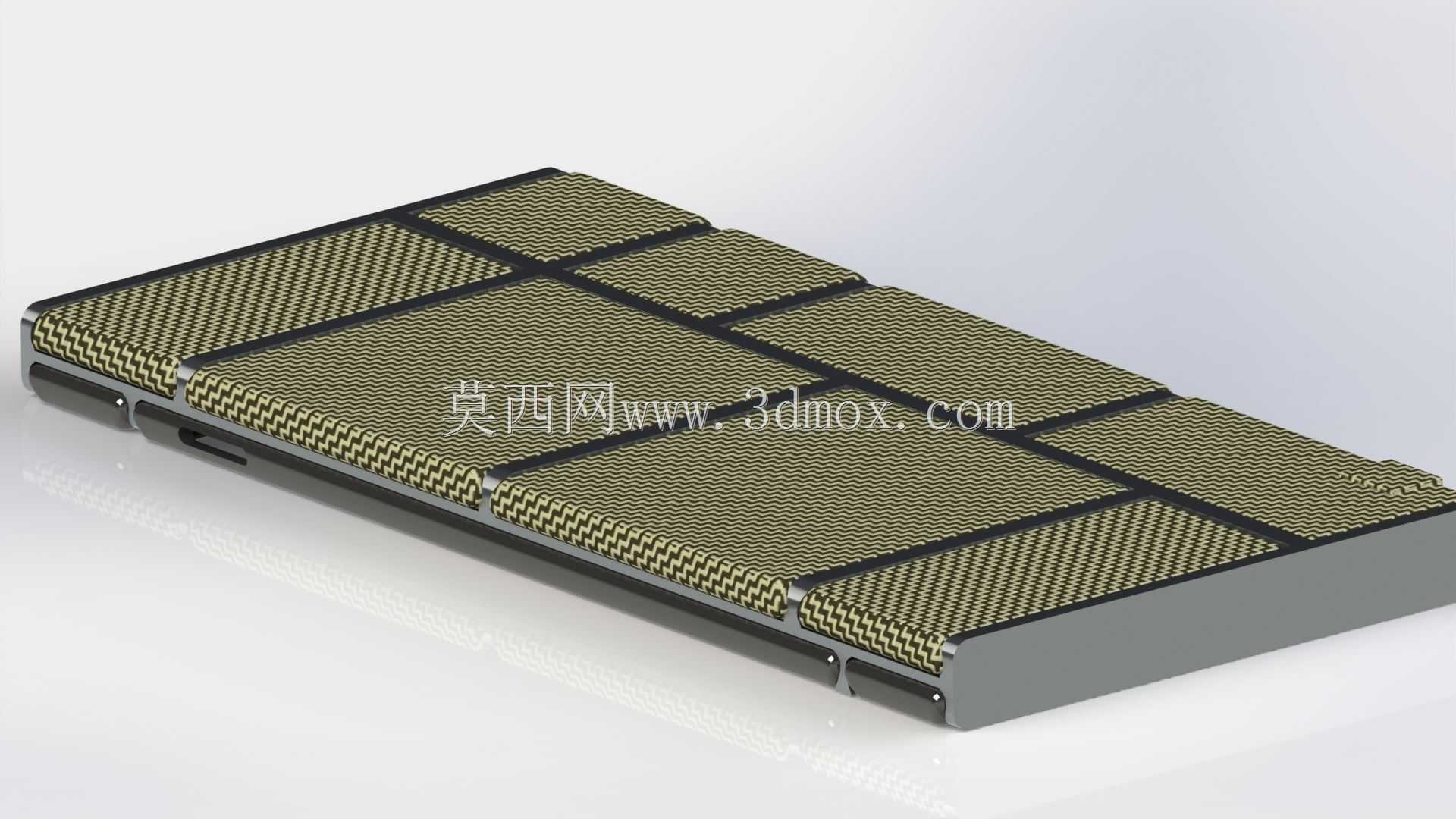

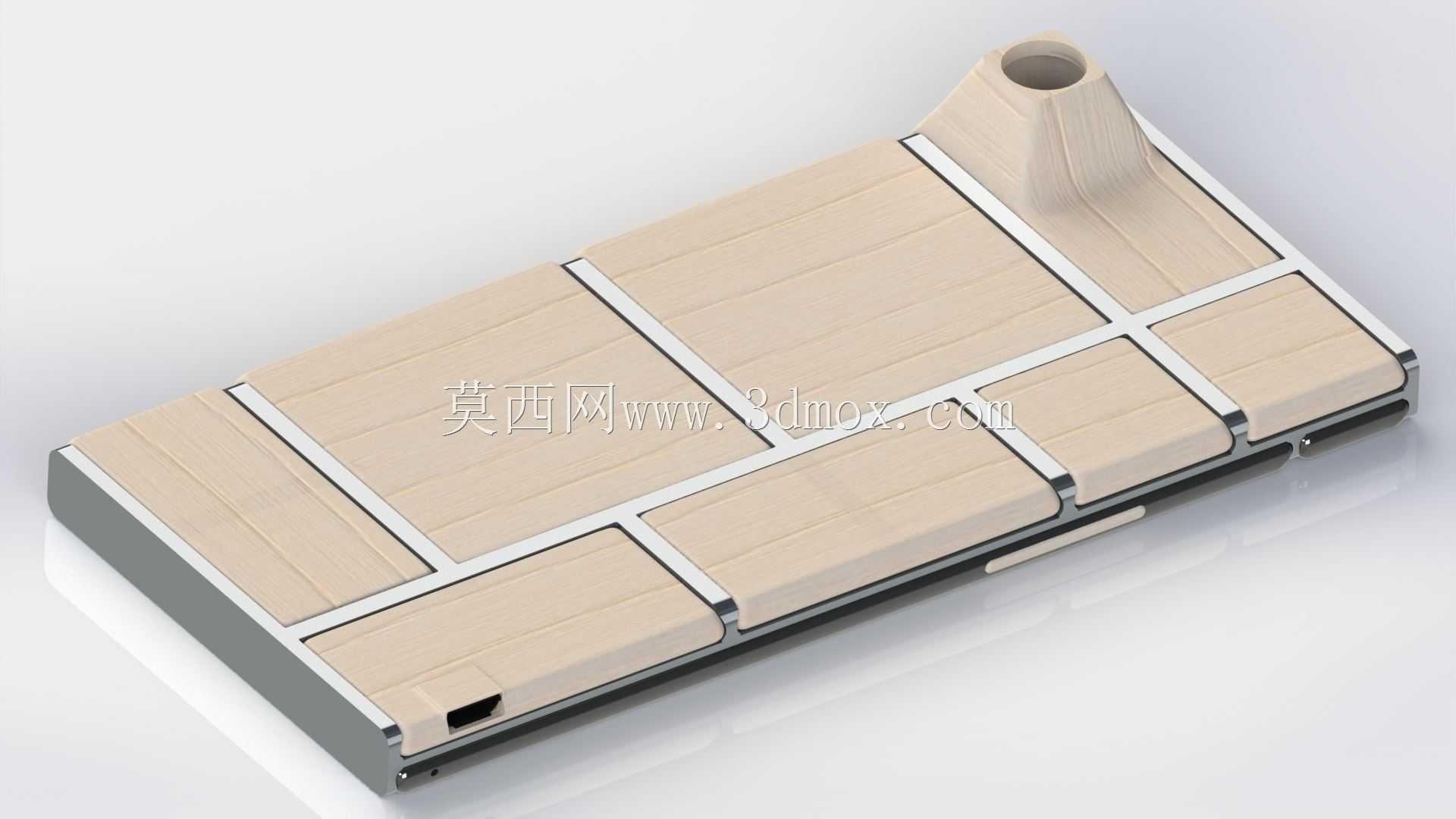

　　热成像模块下方连续布置两块独立电池模块，两块电池之间预留绝缘隔片间隙，供电触点统一朝向骨架内侧的汇流排位置，拆装时模块沿骨架法线方向推入即可完成触点对接，不需要额外接线。机身下端布置微型USB端口模块，端口开口正对骨架底端面的避让槽，数据线插拔行程内无其他结构遮挡，端口模块周边保留加强筋位，抵消反复插拔产生的侧向力矩。除已装填的功能模块外，骨架剩余槽位为空白扩展位，预留槽的卡扣间距、触点安装位与已装模块完全统一，后续可按需替换为音频模块、存储扩展模块或者传感器模块，不同功能模块的外轮廓尺寸遵循统一边界规范，互换时不需要修改中框主体结构。骨架外侧的服务器材质外观层做了分段式设计，每一段外观盖板对应一个内部模块，

　　盖板通过卡扣固定在模块外侧，更换模块时可同步替换对应外观片，实现整机外观风格的自定义调整。设计过程中首先确定中框的整体长宽边界，以常规单手握持的机身宽度为基准，骨架两侧边保留防滑结构的安装空间，所有模块的厚度方向叠加后总厚度控制在手持终端允许的轻薄区间内，屏幕模组贴合在骨架正面的台阶面上，屏幕FPC穿过骨架中部的走线槽连接至主板区域，背面模块的走线全部汇集到骨架内侧的纵向走线腔，避免不同模块线束交叉缠绕。模块锁止结构的卡位深度经过匹配，既保证模块在日常跌落工况下不会松脱，又能让用户借助简易拨片完成模块拆卸，骨架的受力薄弱位置在卡槽与主框的连接根部，这些位置做了局部加厚处理，抵消模块插拔时的集中应力。

　　热成像模块的安装位单独设置散热接触面，工作产生的热量可通过接触面传导至金属中框散出，避免热量在密闭模块腔内积聚；双电池模块之间的隔离间隙同时作为散热通道，充放电过程中电芯产生的热量可沿间隙排出，降低相邻模块的热影响。底部USB端口模块的外围设置防尘挡边，日常携带时可减少灰尘进入端口内部，空白扩展位内部预装触点保护胶塞，未安装模块时可保护内部连接触点不被氧化。整套结构完整还原了模块化手机从骨架承载、模块固定到接口扩展的全部设计细节，各部件的安装边界清晰，配合关系明确，能够为模块化消费电子的结构设计、模块标准化制定以及装配工艺验证提供直观的三维参照，也可用于展示模块化终端在功能自定义、部件可更换方面的结构实现路径。
