贴片式GNSS定位接收模组三维结构

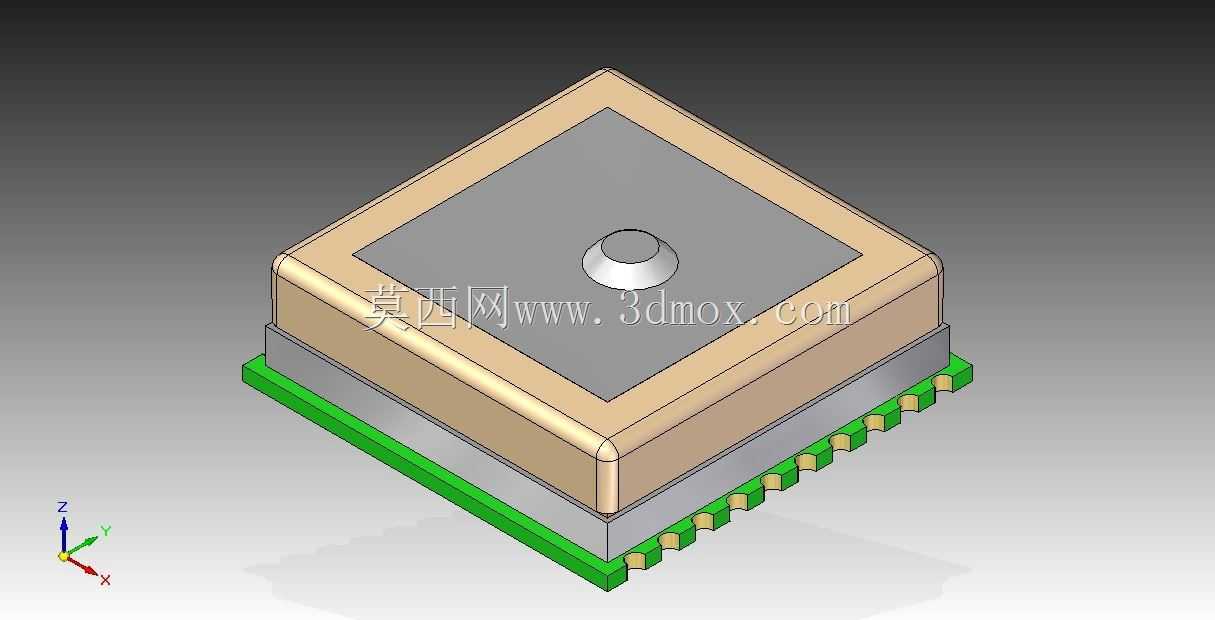

　　该模组属于面向嵌入式定位场景的板载GNSS接收单元，整体采用方形贴片式封装思路，正面预留陶瓷天线安装区域，中心设置馈电接触点位，侧面沿长边排布半孔焊盘，可直接回流焊接在主控电路板表面，不需要额外外接天线支架与连接线缆，在无人机飞控、车载便携终端、户外测绘手持机、农业机械自动导航、资产追踪标签等空间受限的设备中使用较多。

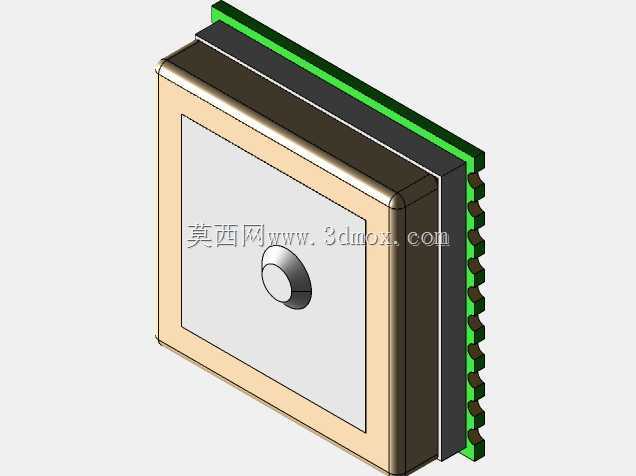

　　从实际装配边界看，模组本体为薄型方块结构，厚度方向叠层清晰：最上层为陶瓷天线介质层，边缘可见绿色阻焊层与黑色屏蔽封边，中层为金属屏蔽罩，既约束天线辐射方向，也抑制板上数字电路对射频前端的串扰，底层为PCB基材，侧边 castellated 半孔焊盘沿整边等距分布，焊接后同时完成电气连接与机械固定，不需要额外开设定位柱孔，在高密度贴装产线中可随标准SMT流程一次完成上料、印刷、回流与检测。

　　结构设计上优先处理了射频与安装的矛盾：陶瓷天线占据模组正面绝大部分面积，保证上半球卫星信号接收增益，天线下方的接收电路、低噪声放大与基带处理芯片全部收纳在金属屏蔽腔体内，馈点从天线中心垂直过渡到射频前端，走线长度压到最短，减少插损；侧边焊盘顺序按照电源、地、串口收发、复位、备份电源分组排布，地焊盘在信号引脚之间穿插，既降低引脚间串扰，也让焊接后模组与主板地平面形成低阻抗搭接，提升抗干扰能力。

　　选型与结构校核时需要重点关注几个工程细节：一是模组正上方不能有金属壳体遮挡，若设备外壳为金属材质，需在天线对应区域开窗并改用非金属透波盖板，塑料外壳也要避免在该区域喷涂含金属粉末的导电漆，否则会大幅衰减卫星信号；二是主板布局时模组下方尽量铺完整地平面，不要在天线投影区走高速数字信号线，防止基带噪声耦合进射频通道；三是焊接周边要预留返修热风操作空间，模组厚度方向与周边最高元件之间保留足够落差，避免屏蔽罩与外壳内壁硬接触产生应力，同时在结构限位上可在主板四角设置丝印框，贴装时快速核对模组方位，防止天线朝向装反导致接收性能劣化。

　　模组的供电与通讯接口采用通用串口逻辑，硬件对接时只需要连接主电源、串口发送接收与接地即可输出标准定位报文，备份电源引脚可外接小容量纽扣电池或超级电容，设备主电源断电后维持星历与时钟数据，下次冷启动时能大幅缩短首次定位时间，适合移动设备频繁开关机的使用工况。结构建模过程中需要完整还原陶瓷天线的分层厚度、屏蔽罩的折弯圆角、侧边半孔的圆弧轮廓以及引脚间距，在整机干涉检查时才能准确评估模组与外壳、相邻连接器、电池仓的间隙，尤其是薄型手持终端内部堆叠紧张，半孔焊盘外侧与主板边缘的距离、屏蔽罩侧壁到周边元件的安全间隙都需要在三维装配中逐一核对，避免量产贴装时出现连锡、元件顶壳或者天线区域被结构件遮挡的问题。

　　针对振动工况较强的车载或无人机场景，该全贴片焊接结构相比插接式模块有明显优势，没有连接器接触松脱的风险，模组整体与主板刚性结合，耐冲击振动能力更强；结构设计时也可在模组屏蔽罩顶面预留薄泡棉缓冲空间，既不压迫天线区域，又能在整机受冲击时限制模组相对主板的挠曲变形，长期使用可靠性更高。
