直线导轨开式滑块轴承座结构

　　该结构对应直线导向系统中的开式滑块轴承座，主要用于圆柱光轴导轨上的直线运动支承。与封闭型直线轴承不同，开式结构在轴承套上方保留缺口，可从导轨侧向或下方装入，特别适合长导轨、多滑块排布以及后期维护空间受限的设备。滑块座体采用方块式外形，内部容纳直线轴承，侧面和端面预留安装孔位，能够把运动部件的载荷传递到光轴上，并在往复移动过程中保持较低摩擦和较稳定的导向精度。

　　在自动化设备中，这类部件常见于水平或垂直布置的滑动平台、推料机构、调节机构、包装设备导杆、工装夹具升降架以及小型专用设备的直线运动单元。实际选型时，不能只看轴承内径，还要结合光轴直径、座体宽度、安装孔位置、滑块高度、载荷方向和行程边界进行校核。开式滑块对安装基面的平行度较敏感，若两根导轨或同一导轨上的多个座体不同轴，容易造成轴承局部受力、滑动阻力增大甚至卡滞。因此，在三维布局阶段应把座体外形、轴承内孔、开口方向、紧固孔和周边干涉区域一并建出，而不是仅放置一根简化导杆。

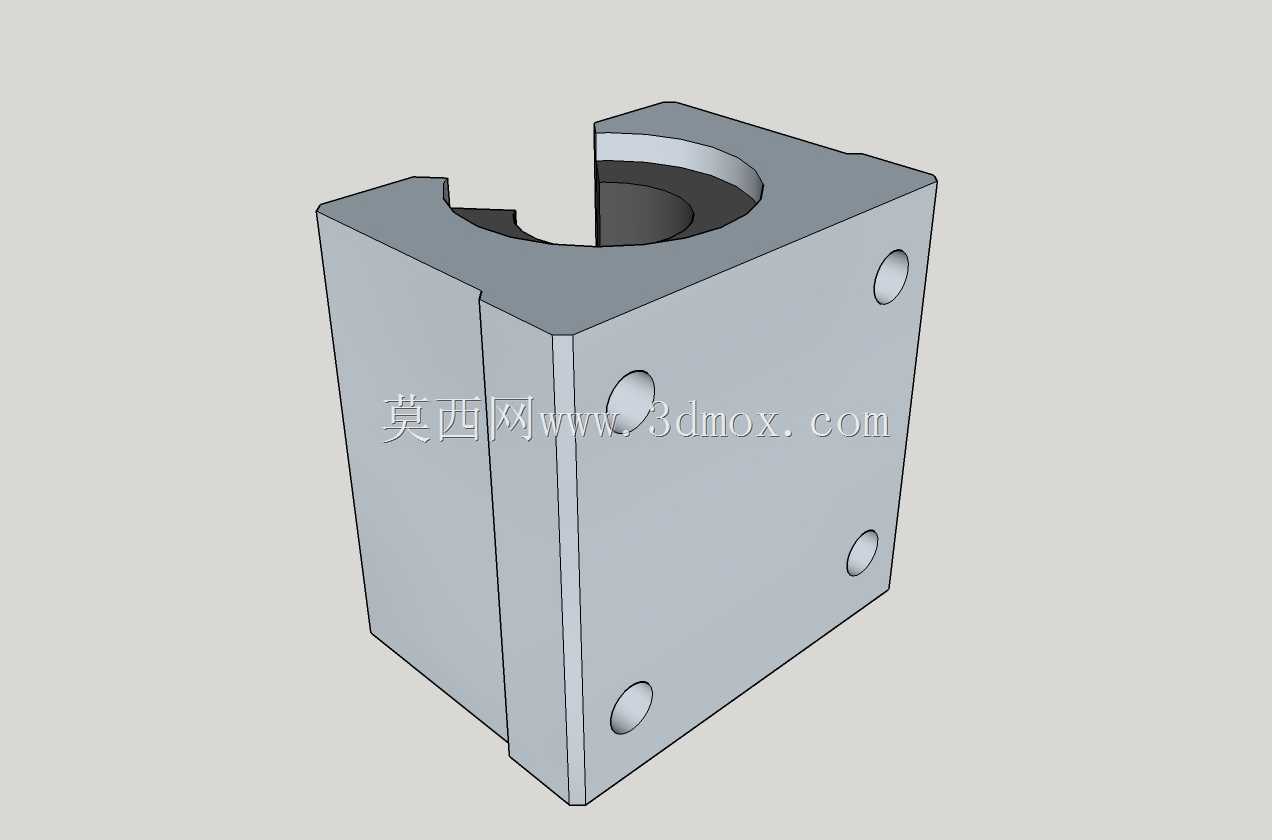

　　从模型表达来看，座体主体为近似矩形块状结构，上部设有容纳圆柱轴承的通孔，孔壁上方开设贯通缺口，使轴承具备开放式装配特征。座体一侧可见多个圆形安装孔，用于与移动平台或连接板固定；前侧竖向分型面体现了轴承座夹持、装配或加工时的结构分界。顶部开口区域并非单纯减重，而是为开式直线轴承提供安装和弹性压紧空间，装配后可通过座体结构或外接压块约束轴承外圈，使其在承受径向载荷时不发生转动或轴向窜动。

　　设计思路上，这类滑块座优先保证导向孔与安装基准之间的几何关系。轴承孔轴线应与安装底面保持设计所需的平行或等高关系，端面连接孔的位置要兼顾标准滑块替换和平台板件加工。若用于两根平行光轴，建议在装配中明确固定侧与支撑侧的约束方式，避免过定位；若用于单根导轨，则要考虑附加防转结构，防止工作台绕光轴旋转。座体边角可保留适当倒角，既减少装配磕碰，也便于铸件或机加工件去毛刺。孔位周围应留出扳手空间和螺钉沉入空间，模型中虽然未展开全部紧固件，但在工程布置时必须复核螺钉头、垫圈、压块与导轨之间的最小间隙。

　　外形尺寸方面，该规格面向16毫米量级圆柱导轨应用，座体高度、宽度和长度决定了平台安装面到导轨轴线的距离，也影响运动部件的整体重心。安装边界不能只按静态外形判断，还要检查滑块全程移动时与机架、拖链、传感器、气缸、线槽和防护罩的相对位置。开式缺口朝向应根据受力方向确定，通常让主要载荷方向有利于轴承接触面承载，避免让开口侧直接承受较大的拉脱力。若设备存在冲击、振动或频繁启停，应增加限位、缓冲和锁紧设计，并在轴承座与平台之间设置定位销或可靠止口，减少仅靠螺钉承受剪切的风险。

　　建模时可将座体、内孔轴承区域、安装孔和开口特征分层表达，便于后续生成工程图、剖切视图和装配干涉检查。对于需要采购或加工的人员，该三维结构可用于核对安装姿态、预留维护空间、确认导轨跨度以及设计连接板；对于结构工程师，则可在此基础上补充公差、表面处理、轴承固定方式和润滑维护细节，使概念模型转化为可制造、可装配的直线导向组件。
