FPV穿越机Ratel2摄像头可调固定支架

　　这套结构针对竞速穿越机、花飞航拍小机以及室内FPV载机的前端视觉模块安装需求开发，核心适配CADDX Ratel 2 2.1mm规格摄像头，同时兼容市面同外形尺寸、同安装孔位的主流FPV相机。在实际飞行场景里，飞手需要根据飞行风格调整镜头俯仰角度：竞速飞行时镜头会下压较大角度来匹配高速前飞的视线，花飞特技时角度居中兼顾前后视野，慢速航拍取景时则抬升镜头获得更远的前方画面，这款支架的双侧转轴耳轴结构正是为了实现镜头角度无级调整、锁紧后不松晃的使用需求。

　　从整机装配边界来看，支架适配机架前端预留M3安装孔位的标准FPV机架，两个安装孔中心间距严格控制在32.5mm，支架整体竖向高度为30mm，这个尺寸是大量五寸竞速机架、三寸花飞机架前端相机舱的通用预留空间，安装后支架两侧不会超出机架前板宽度，镜头正面也不会突出机架防撞圈过多，炸机时首先接触障碍物的是机架前端的碳板护臂或者3D打印防撞件，尽可能避免镜头直接受冲击。

　　结构设计上提供了两种安装变体，第一种采用旋入式塑料孔方案：支架两侧的转轴座直接预留带自攻导向的光孔，用户组装时直接将塑料锁紧螺丝拧入孔位，依靠塑料件自身的咬合摩擦力固定转轴角度，不需要额外预埋金属件，整体零件数量少、装配步骤快，适合批量打印或者小批量注塑生产，重量可以控制到极低水平，对追求极致减重的竞速机型非常友好；第二种变体在转轴锁紧位置预留了M3热熔铜螺母的嵌入空间，组装时先将铜热插螺母加热压入支架预设的沉孔内，后续使用标准M3螺丝锁紧转轴，反复调整角度、拆装多次也不会出现塑料孔滑牙、锁不紧的问题，耐用性大幅提升，适合经常需要调整镜头角度、频繁炸机维修的日常训练场景。

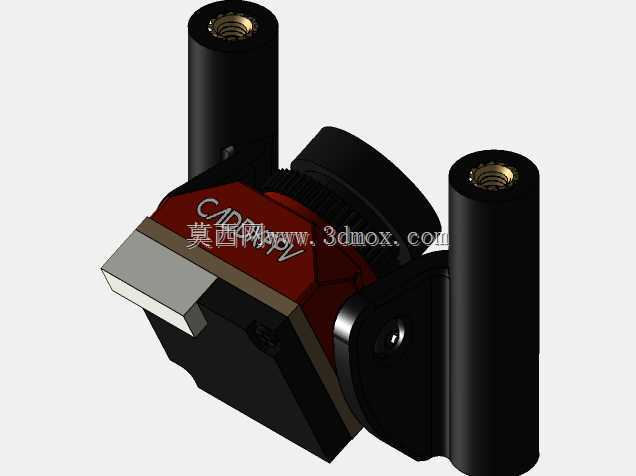

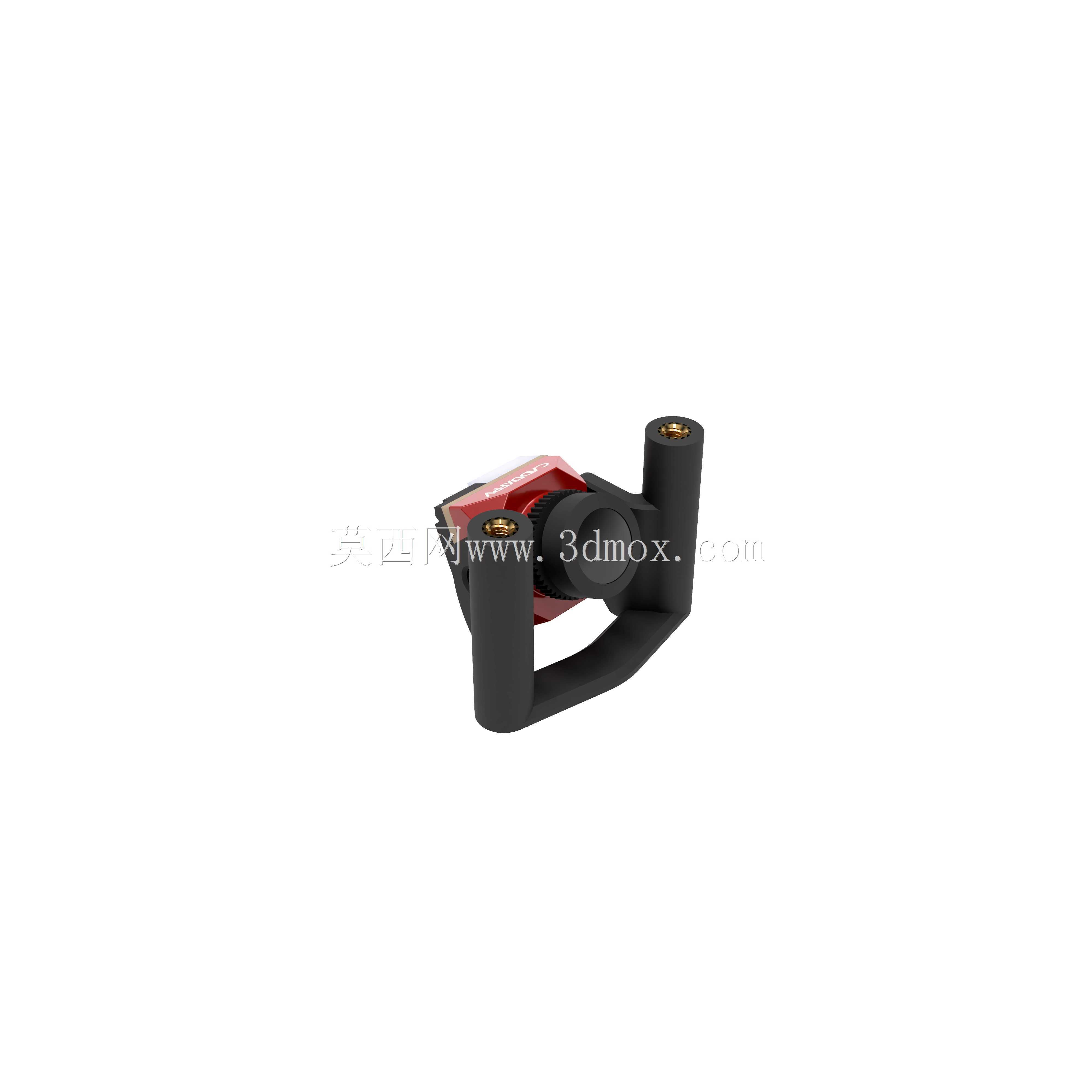

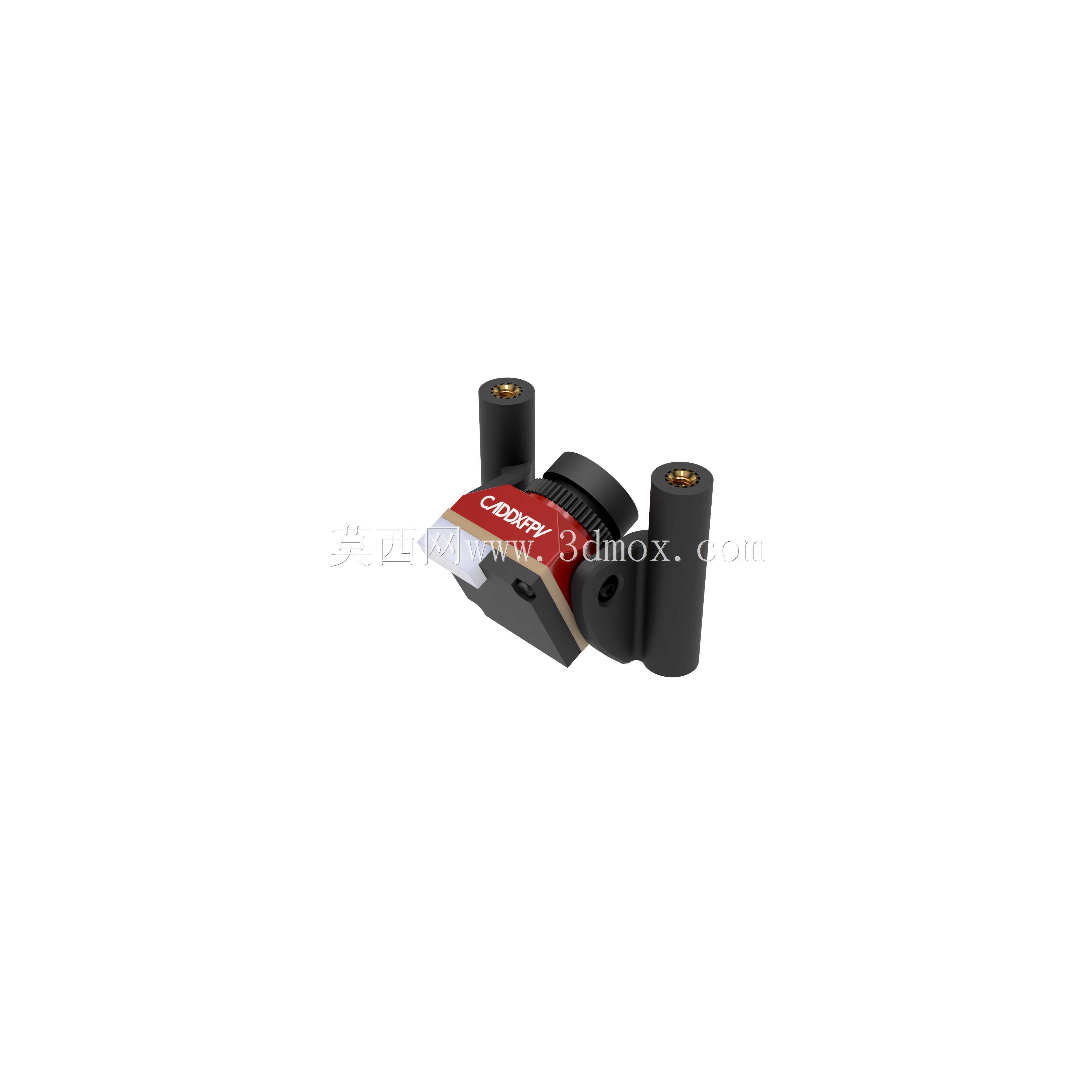

　　支架主体采用U型环抱式布局，底部横向连接梁贴合机架前安装板，两侧向上延伸出对称的转轴支撑臂，摄像头整体卡在两个支撑臂之间，左右两侧的转轴凸台分别卡入支撑臂的轴孔内，转动阻尼完全由两侧锁紧螺丝的预紧力控制：螺丝松开时镜头可以顺畅绕横轴转动调整俯仰，拧紧后支撑臂轻微向内形变夹紧摄像头两侧转轴，飞行过程中遇到急刹、翻滚、硬着陆冲击都不会出现镜头角度移位。支撑臂顶端做了加厚凸台处理，锁紧螺丝的压紧力全部作用在凸台端面，不会让薄壁臂出现应力发白、断裂的问题；底部安装梁的两个孔位周边做了局部加厚沉台，螺丝锁紧时压力均匀分散到整个安装面，不会出现安装柱被拉裂的情况。

　　细节设计上，支架内侧避让开了摄像头尾部的接线空间，摄像头的视频线、电源线可以从U型支架的中空区域顺畅引出，不会被支架夹线、也不会和转动的镜头部分发生摩擦；支架边缘全部做了圆角过渡，没有尖锐棱角，既避免组装时划伤飞手的手或者线材，也减少了3D打印或者注塑生产时的应力集中点。镜头前方的框体内径完全避让开摄像头2.1mm镜头的最大视场角，飞行拍摄时画面四周不会出现支架暗角，不会影响航拍录制或者飞手的实时图传视野。

　　在实际装机调试时，用户只需要先把摄像头放入U型卡槽内，穿好两侧转轴螺丝，先不锁紧，将支架整体通过底部两个M3孔固定到机架前端，通电打开图传观察画面水平线，调整镜头俯仰角度直到画面地平线处于合适位置，再锁紧两侧的转轴螺丝即可完成安装。两种安装方案可以覆盖不同用户的使用习惯：追求极致轻量化、一次性装机不频繁调整的用户可以选择直接旋入塑料孔的版本，维护频率高、经常更换摄像头或者调整角度的用户则可以选择带热熔螺母预埋的版本，两类结构都经过装机干涉校验，和主流同尺寸FPV摄像头、标准孔位机架完全匹配，不需要二次打磨修配就能直接装配使用。
