低成本回收件搭建的龙门式熔融沉积3D打印机

　　这套设备的结构方案完全围绕小工作室、创客工坊的自制增材制造需求展开，核心定位是用手边可回收的闲置五金、旧木工构件、拆机传动件快速组装出可用的熔融沉积成型设备，不需要采购整套昂贵的工业级打印机架，适配个人试制小型功能件、手板样件、非标小零件的场景，也能作为机械专业学生学习笛卡尔坐标系运动机构、3D打印传动逻辑的实操参考结构。

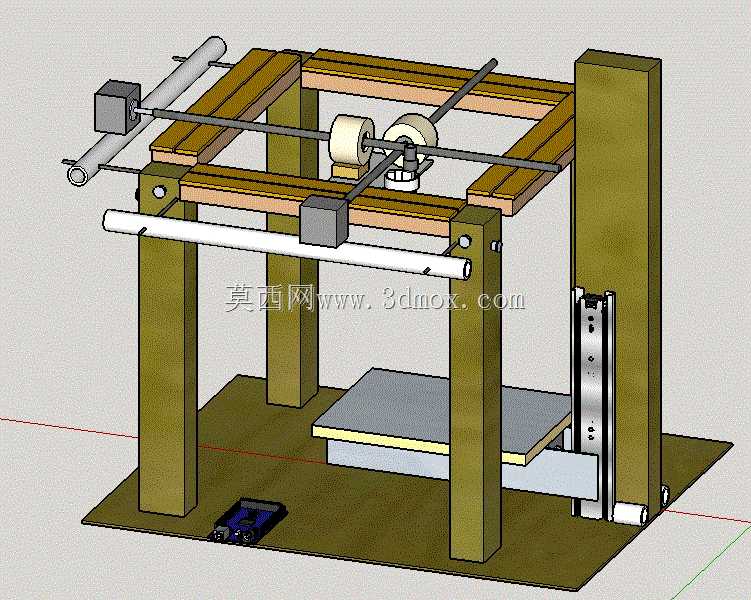

　　从整机布局来看，它采用经典的龙门双立柱框架形式，底部为整块平整的安装底板作为整机基准，四根立式方柱分别布置在底板四角区域，顶部和中层铺设多根平行的木质横梁作为X轴、Y轴运动模组的安装载体，Z轴升降组件独立布置在右侧立柱旁，成型平台固定在Z轴滑台上完成竖直方向的进给，挤出喷头组件挂载在顶部XY运动的十字滑座上，整体运动逻辑完全遵循笛卡尔坐标3D打印机的运动规则：XY轴负责喷头在水平面的轨迹移动，Z轴负责平台逐层抬升匹配打印层高。

　　设计思路上没有追求高精度的铝型材一体化机架，反而刻意选用回收的实木方料作为主横梁，一方面木材本身切削加工难度极低，只用普通手持电锯、手电钻就能完成开孔、裁切、找平，不需要铣床、台钻等重型加工设备，非常适合在家庭工坊、简易DIY场景下完成制作；另一方面木质构件的阻尼特性优于薄壁铝型材，能小幅吸收传动过程中产生的振动，降低高速移动时喷头的共振抖纹。所有横梁和立柱的连接位置都采用钻孔穿螺栓的锁紧方式，没有设计复杂的一体铸造或焊接节点，装配时可以随时松开螺栓调整横梁的平行度、立柱的垂直度，后期如果某根木料出现变形、损坏，也可以直接替换同规格回收木料，维护成本几乎可以忽略。

　　传动部分的选型完全贴合低成本自制的定位：X轴和Y轴的导向直接采用回收的光滑光轴，配合直线轴承完成滑座的水平导向，传动端用普通丝杆或者同步带搭配拆机步进电机驱动，图中可以看到横梁上布置的两根平行长光轴，滑座通过抱箍固定在光轴的滑动座上，走线和送料路径沿着横梁侧面排布，避免管线在运动过程中发生拖拽干涉。Z轴部分采用独立的立式直线导轨搭配丝杆传动，导轨直接固定在右侧加厚立柱的侧表面，滑台和下方的成型平台连接，平台由平板基材加上加热床组成，平台的水平度可以通过底部四个调节螺栓手动校准，不需要额外的自动调平机构就能完成基础打印作业。挤出机部分采用常见的远端或近程进料结构，丝料从机架侧方的料架牵引至喷头，图中顶部横梁上的两个滚轮构件就是丝料料架的支撑轴，可以直接挂载标准1kg装的PLA、ABS丝料卷，送料路径短且阻力小。

　　安装边界方面，整机的占地尺寸由底部底板决定，底板长宽预留出超出立柱 footprint 约100mm的余量，用来放置电源、主控板、操作开关等附属元件，图中底板左下角的小尺寸模块就是主控与电源的安装位，不需要额外额外布置电控柜，所有电气元件都可以平铺固定在底板空余区域。机架的总高度由Z轴最大行程决定，立柱高度要比成型平台的最大抬升高度高出200mm左右，给顶部XY运动模组和喷头留出足够的避让空间，避免平台抬升到最高位置时和喷头横梁发生碰撞。装配过程中需要先把底部底板在水平工作台上调平，再依次固定四根立式立柱，保证立柱和底板的垂直度误差控制在0.5mm以内，之后再逐层安装中层和顶部的木质横梁，通过塞尺调整两根平行导向光轴的同轴度和平行度，避免滑座移动时出现卡滞。

　　实际使用场景中，这套设备可以完成边长200mm以内的中小型塑料零件打印，适合非标工装的辅助垫块、结构验证手板、创意模型的快速制作，由于大部分构件来自回收旧料，整机的物料成本远低于市售同尺寸商用3D打印机，同时开放式的框架结构没有安装全封闭防护门，操作人员可以随时观察喷头出料状态、平台调平情况，调整参数和更换配件的操作空间非常充裕，很适合想要理解FDM打印机完整结构的从业者从0到1完成组装调试，在搭建过程中可以灵活根据手边现有零件的尺寸修改横梁长度、立柱高度，不需要严格遵循固定的加工图纸，即兴适配现有物料的特性也正是这类RepStrap自制设备的核心优势。
