多工位转塔式3D打印挤出切换机头

　　这套转塔式挤出切换机头，主要面向桌面级FDM熔融沉积成型设备的多材料、多颜色打印工况，解决常规单喷头打印换色频繁堵头、多喷头并排安装干涉、不同耗材切换需要人工拆装喷嘴的痛点。在日常小批量手板制作、教学实训、多色文创模型打印场景里，操作人员不需要反复停机拆卸喉管，仅通过转盘分度切换，就能让对应工位的挤出喷嘴对准打印平台中心，完成不同耗材的出料动作。

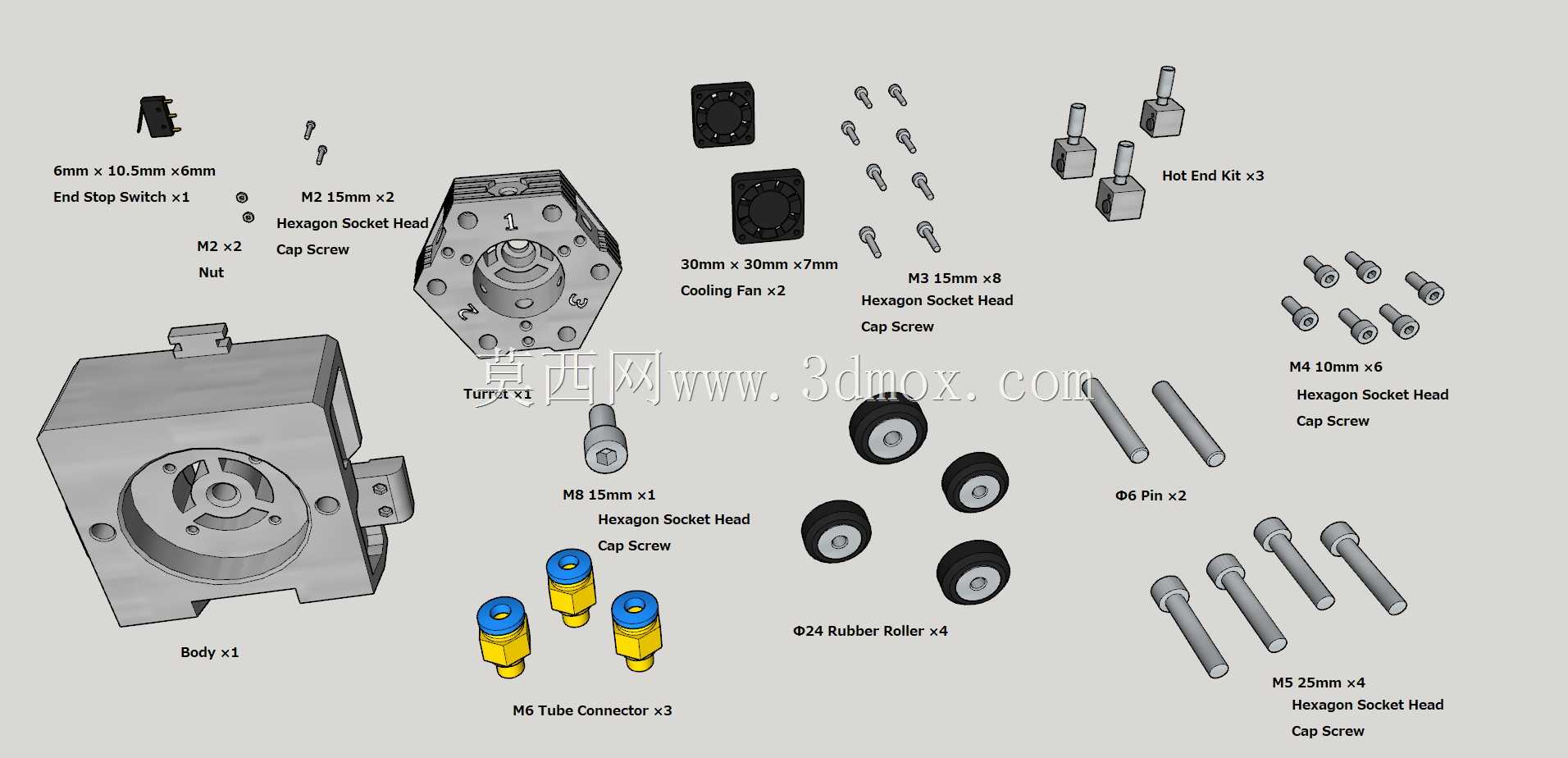

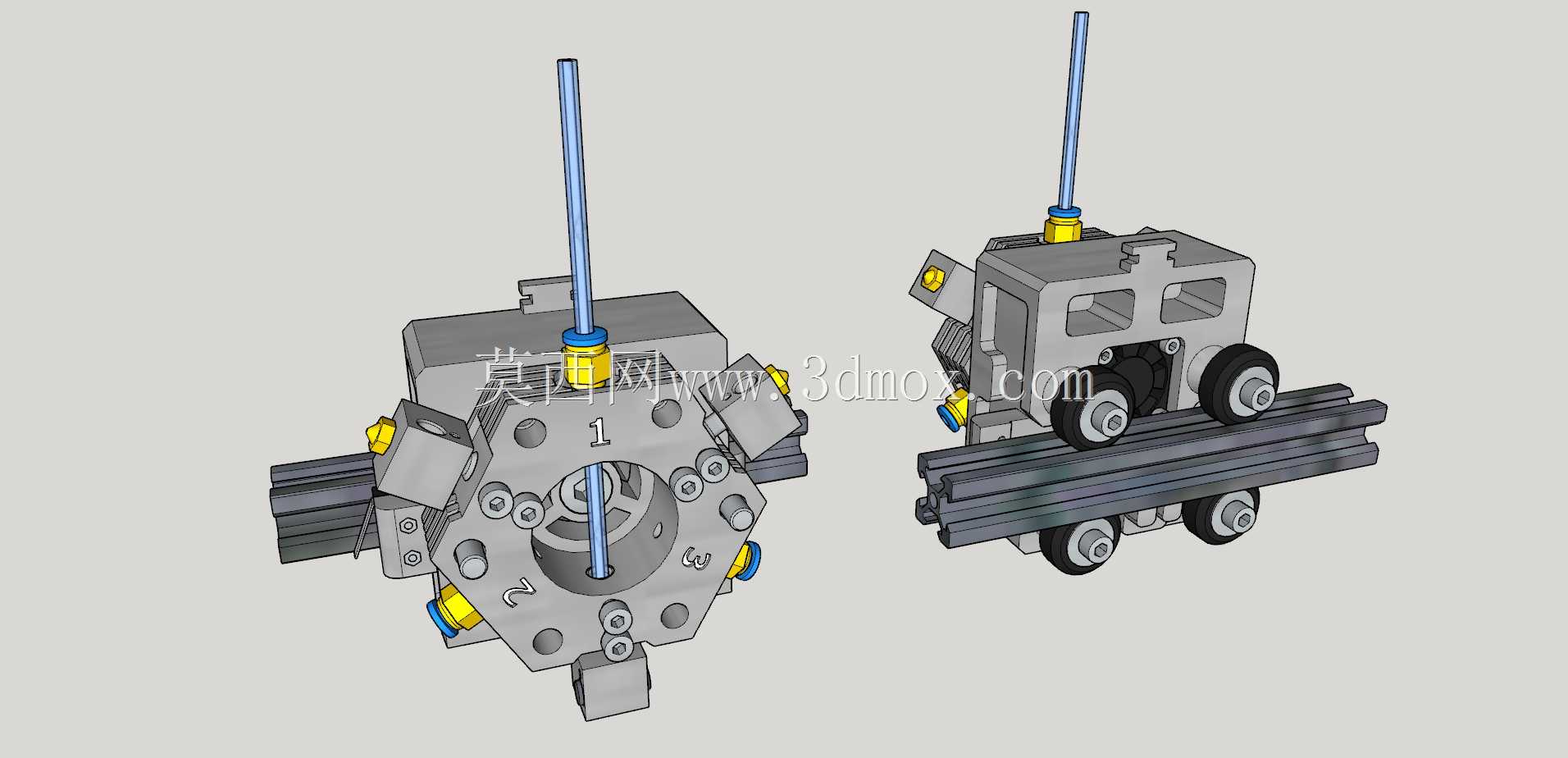

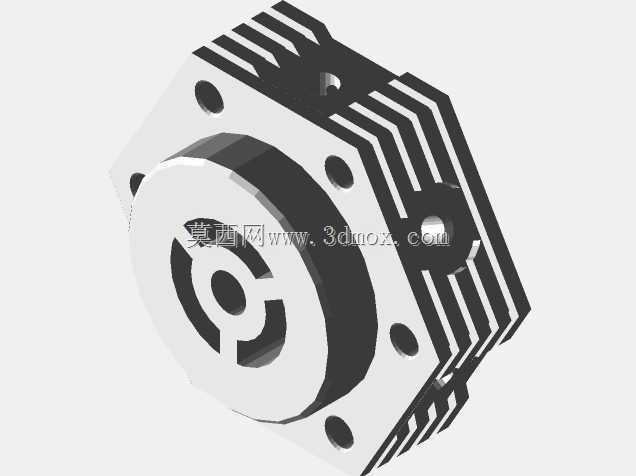

　　从结构布局来看，核心承载件为多边形分度转盘，转盘周向均匀布置多个挤出机安装位，每个工位都预留了挤出机固定孔、送料齿轮避让空间、散热筋安装槽以及喉管穿装孔位。转盘中心穿装导向主轴，主轴上下两端设置限位轴套，保证转盘旋转过程中径向跳动控制在极小范围，避免喷嘴切换后对位偏移。转盘侧面加工有分度定位凹点，配合钢珠弹簧定位销，每旋转一个工位都能获得清晰的到位反馈，定位重复精度可以满足0.4mm喷嘴的打印对位要求，不会出现切换后喷嘴偏移导致模型错层的问题。

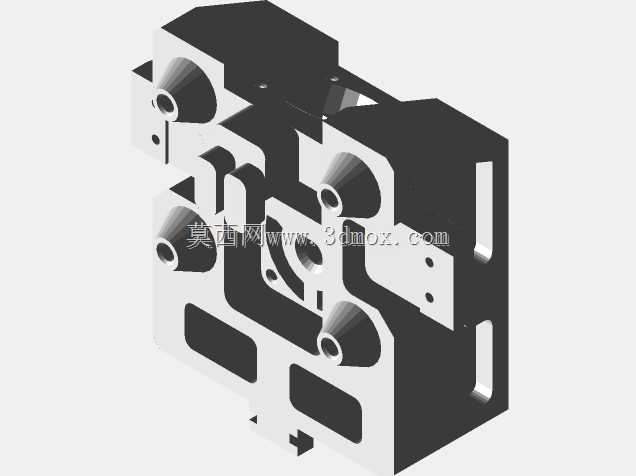

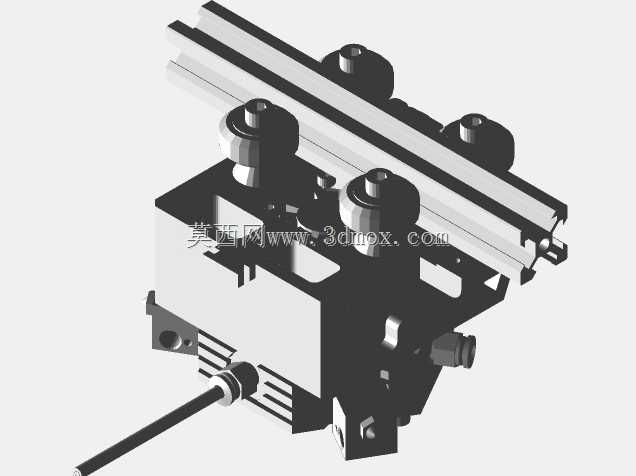

　　转盘左侧延伸出直线导轨安装座，可直接挂载在桌面3D打印机的X轴滑台上，安装座的槽口适配市面上主流的2020、2040铝型材横梁，锁紧螺丝孔位间距按照通用桌面机X轴滑块尺寸设计，不需要二次改装打孔就能完成固定。机头后侧预留了散热风扇安装位，每个挤出工位的散热段都对应独立的风冷通道，避免PLA、PETG这类低温耗材在喉管上段提前软化堵料。转盘上还布置了多个走线固定孔，所有挤出机的加热棒、热敏电阻、送料电机线束都可以沿转盘侧边理线，通过扎带固定后随转盘同步转动，不会出现线束缠绕拉扯的情况。

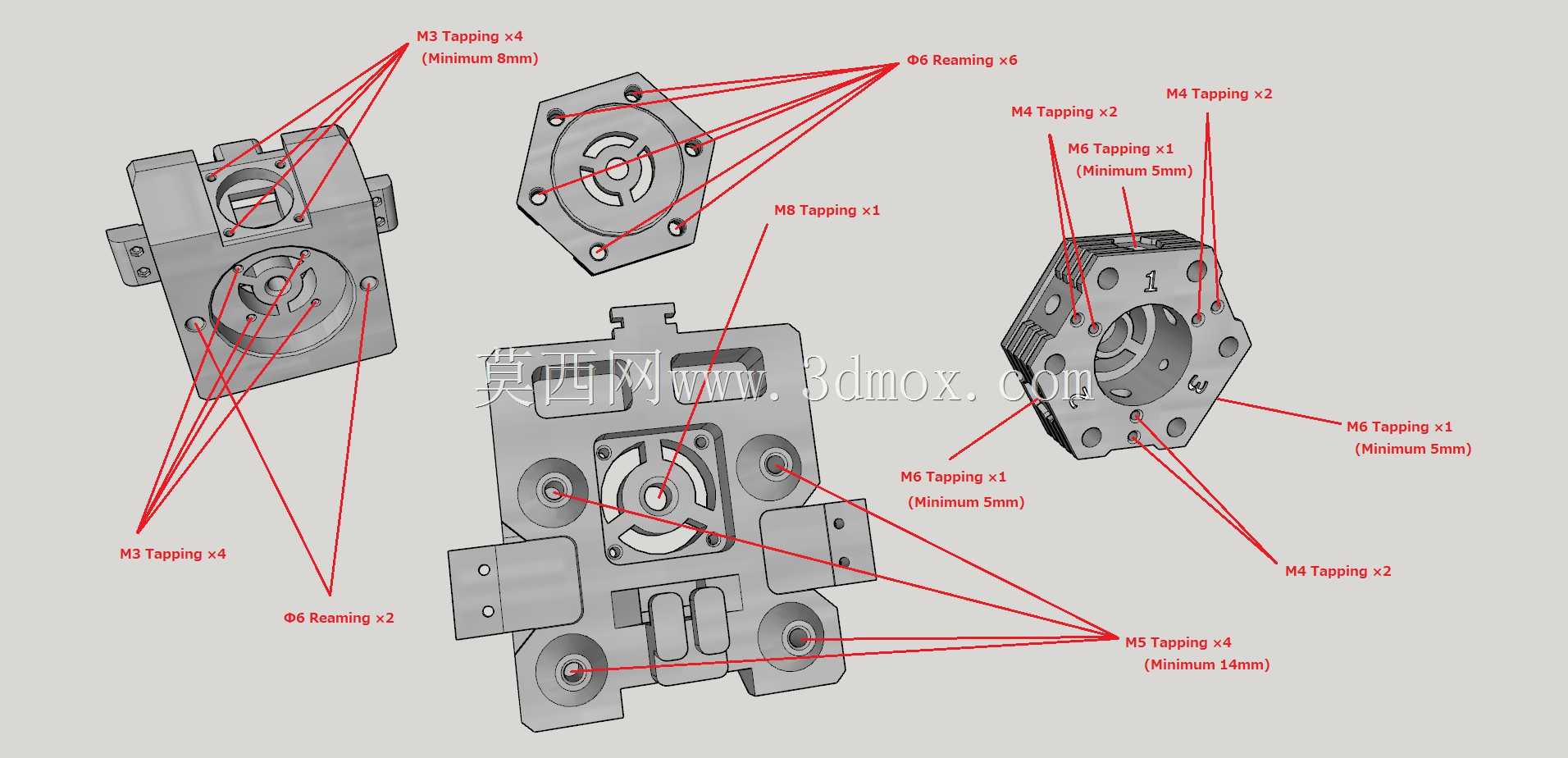

　　设计过程中优先考虑了工位切换的操作便捷性，转盘外缘做了防滑切边，手动拨动即可完成工位旋转，不需要额外配置复杂的伺服分度机构，在降低整机成本的同时，减少了电控故障点。每个挤出工位的安装面都做了铣平加工，保证挤出机装配后喷嘴端面与打印平台的平行度一致，切换工位后不需要重新对平台调平。机头顶部的主轴锁紧螺母可以调整转盘的旋转阻尼，既可以保证拨动时转动顺畅，又能在打印过程中避免转盘因设备振动发生自行移位。

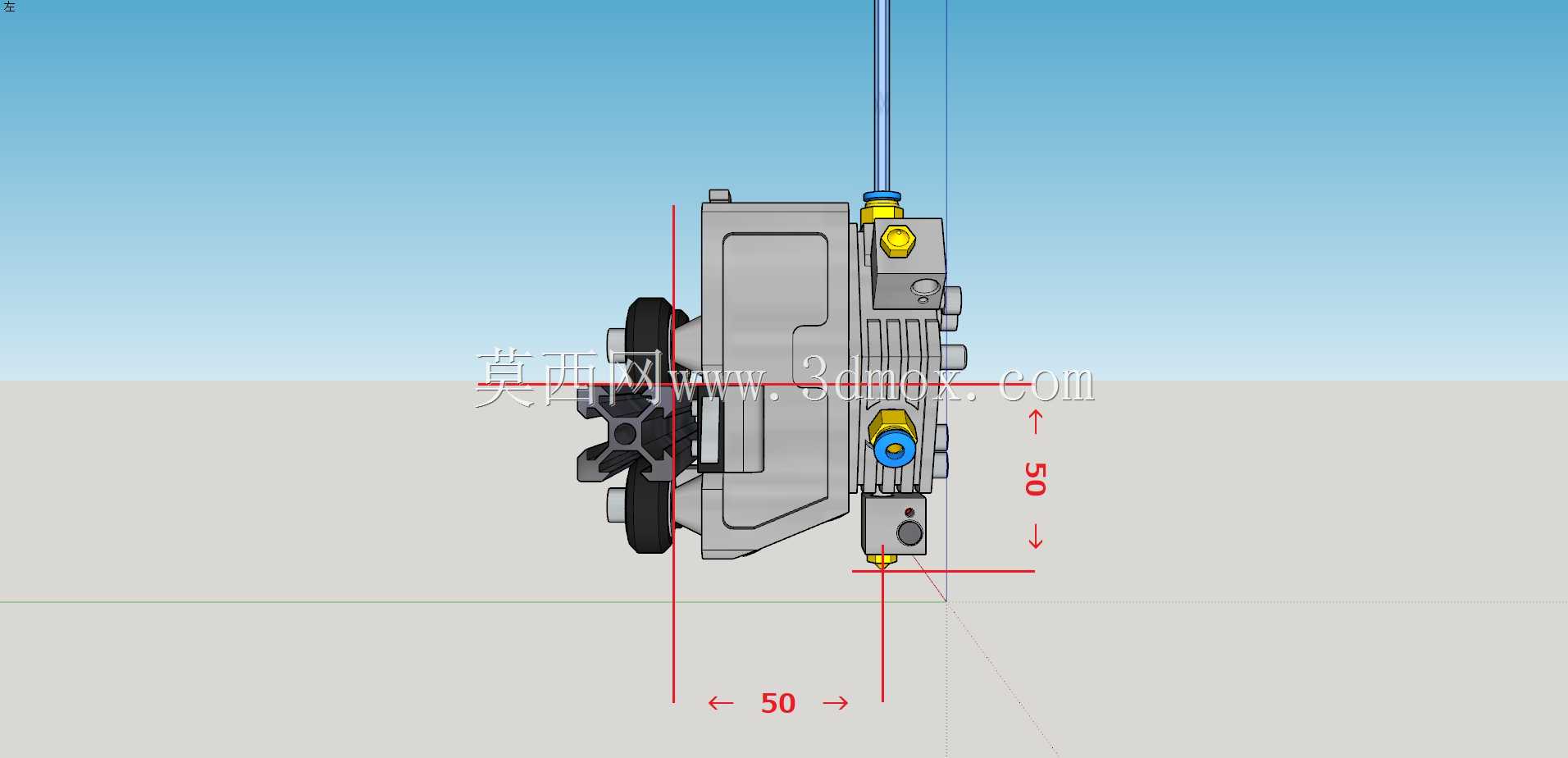

　　安装边界方面，整套机头横向最大宽度适配常规200mm以上成型尺寸的桌面打印机，纵向厚度不会超出X轴滑台的运动行程，Z轴方向主轴顶端预留的行程余量可以保证打印最大高度模型时，主轴不会触碰打印机上横梁。各个工位的喷嘴在切换到工作位时，其尖端的同轴度误差经过结构约束控制在0.1mm以内，非工作工位的喷嘴会随转盘旋转抬升偏离打印平面，不会在打印过程中剐蹭已经成型的模型表面。送料机构的安装位兼容近程挤出的齿轮送料组件，耗材从挤出机上方送入，经过送料齿轮、喉管到达喷嘴，流道长度短，回料响应速度快，非常适合TPU这类柔性耗材的打印切换。整体结构没有复杂的异形曲面，所有零部件都可以通过FDM打印或者常规机加工制作，维护时单独拆卸某一个工位的挤出机即可，不需要拆解整个转盘机构，日常更换喷嘴、清理喉管的操作空间充足，设备运维效率远高于传统并排多喷头结构。
